手持式激光测径仪使用说明书

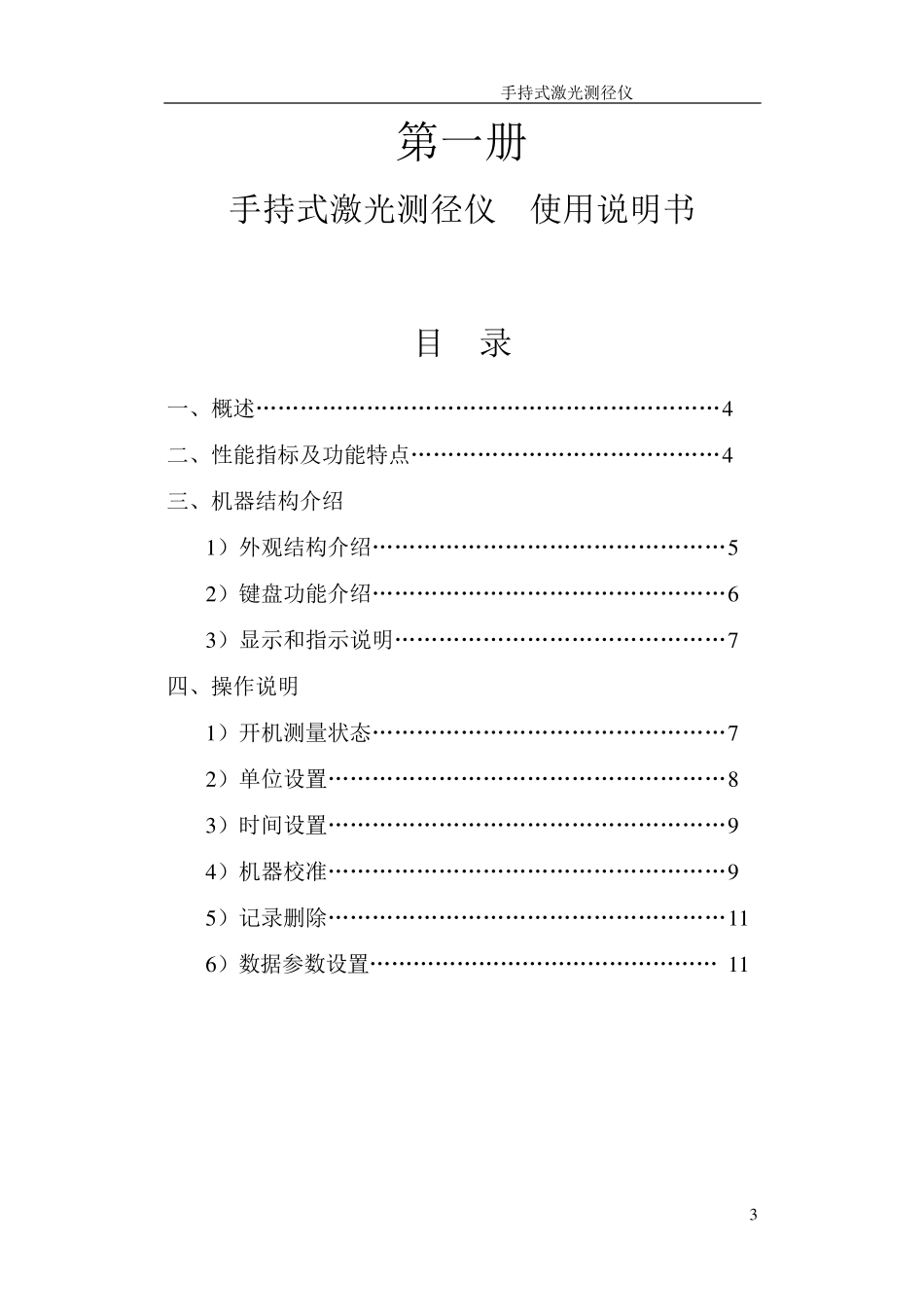

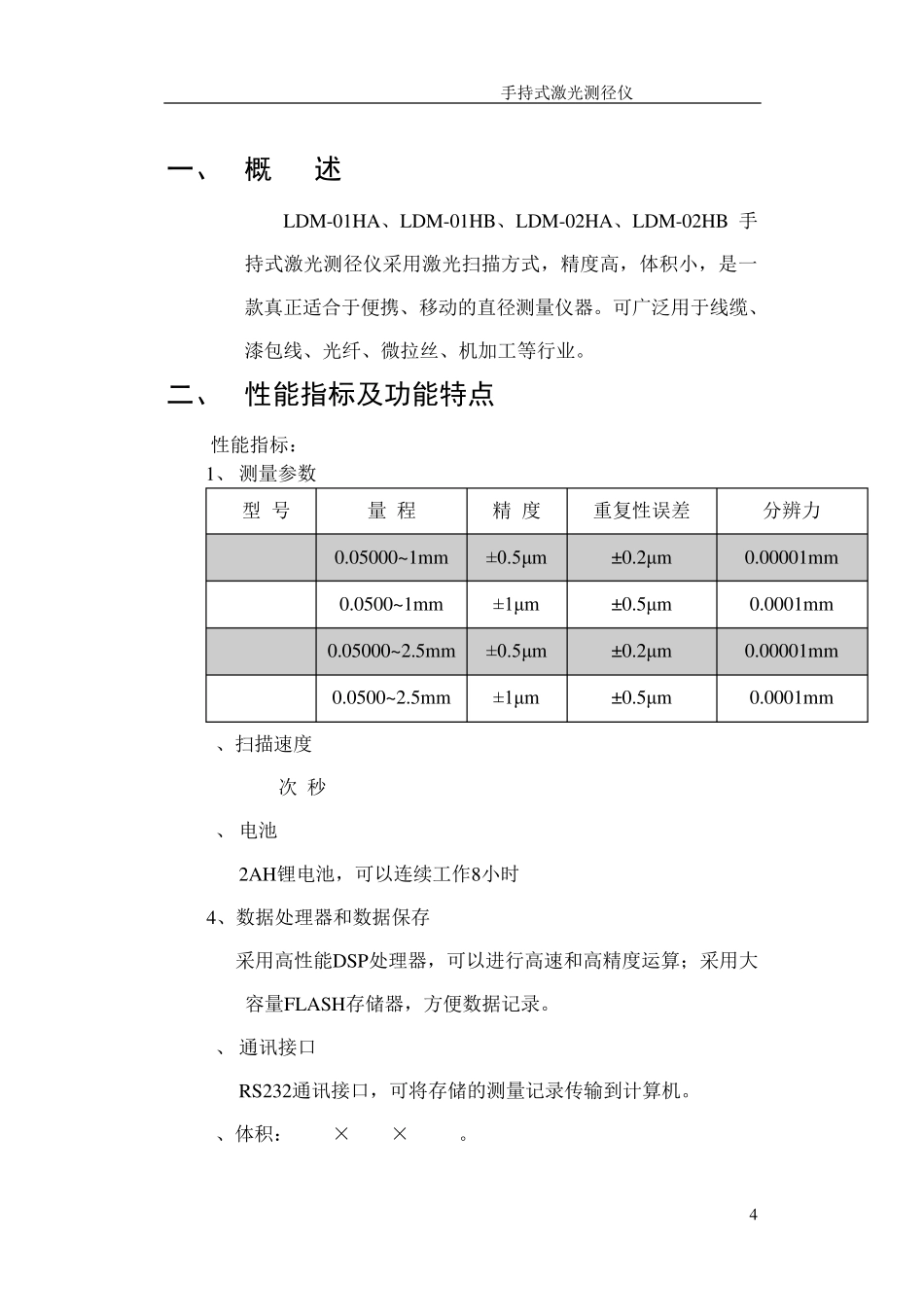

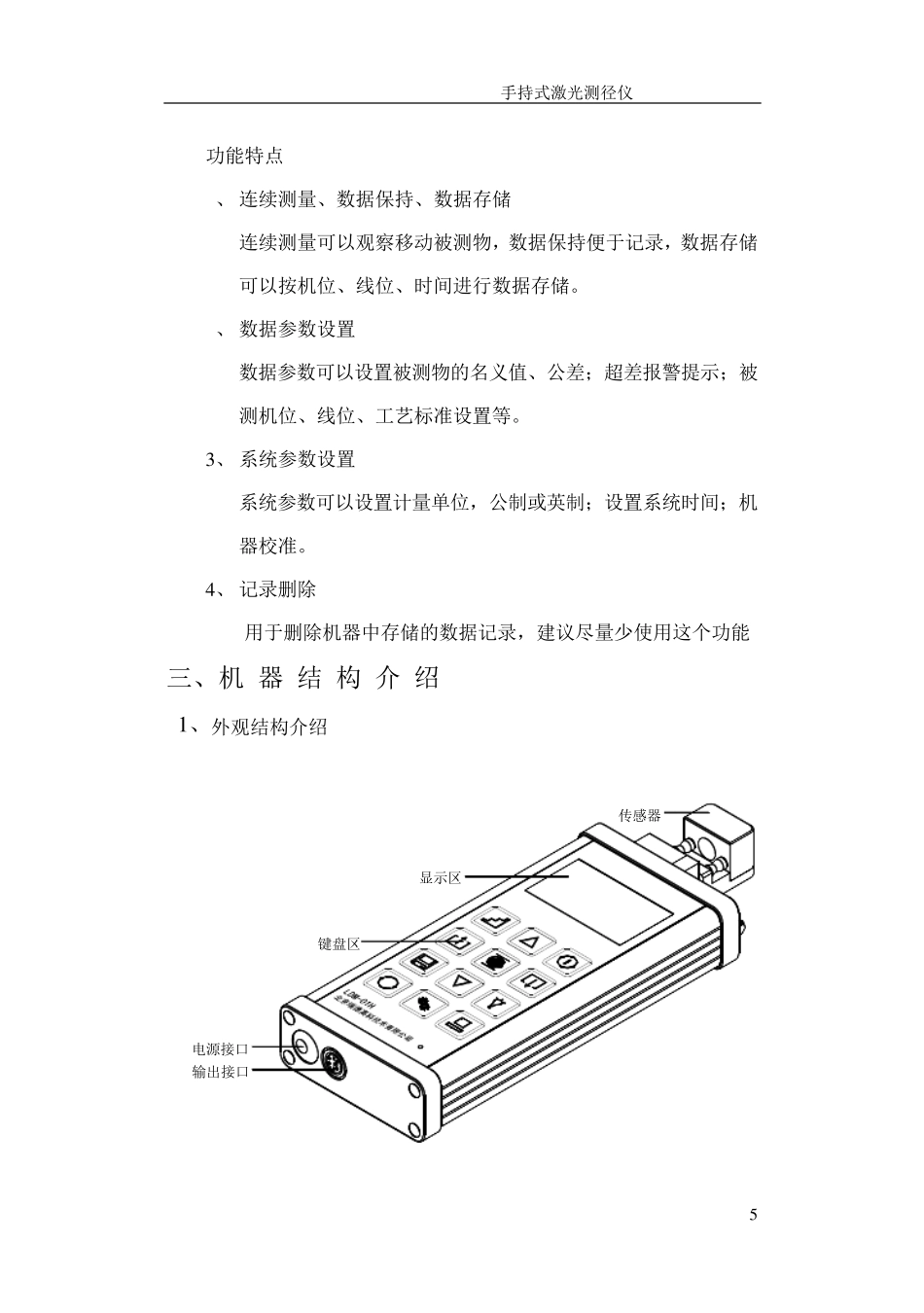

手持式激光测径仪 3 第一册 手持式激光测径仪 使用说明书 目 录 一、概述………………………………………………………4 二、性能指标及功能特点……………………………………4 三、机器结构介绍 1 ）外观结构介绍…………………………………………5 2 ）键盘功能介绍…………………………………………6 3 ）显示和指示说明………………………………………7 四、操作说明 1 ）开机测量状态…………………………………………7 2 ）单位设置………………………………………………8 3 ）时间设置………………………………………………9 4 ）机器校准………………………………………………9 5 ）记录删除………………………………………………1 1 6 ）数据参数设置………………………………………… 1 1 手持式激光测径仪 4 一、 概 述 LDM-01HA、LDM-01HB、LDM-02HA、LDM-02HB 手持式激光测径仪采用激光扫描方式，精度高，体积小，是一款真正适合于便携、移动的直径测量仪器。可广泛用于线缆、漆包线、光纤、微拉丝、机加工等行业。 二、 性能指标及功能特点 性能指标： 1、 测量参数 型 号 量 程 精 度 重复性误差 分辨力 LDM-01HA 0.05000~1mm ±0.5μm ±0.2μm 0.00001mm LDM-01HB 0.0500~1mm ±1μm ±0.5μm 0.0001mm LDM-02HA 0.05000~2.5mm ±0.5μm ±0.2μm 0.00001mm LDM-02HB 0.0500~2.5mm ±1μm ±0.5μm 0.0001mm 2、扫描速度 1800次/秒 3、 电池 2AH锂电池，可以连续工作8小时 4、数据处理器和数据保存 采用高性能DSP处理器，可以进行高速和高精度运算；采用大容量FLASH存储器，方便数据记录。 5、 通讯接口 RS232通讯接口，可将存储的测量记录传输到计算机。 6、体积：80mm×30mm×220mm。 手持式激光测径仪 5 功能特点 1、 连续测量、数据保持、数据存储 连续测量可以观察移动被测物，数据保持便于记录，数据存储可以按机位、线位、时间进行数据存储。 2、 数据参数设置 数据参数可以设置被测物的名义值、公差；超差报警提示；被测机位、线位、工艺标准设置等。 3 、 系统参数设置 系统参数可以设置计量单位，公制或英制；设置系统时间；机器校准。 4 、 记录删除 用于删除机器中存储的数据记录，建议尽量少使用这个功能 三、机 器 结 构 介 绍 1 、外观结构介绍 传感器显示区键盘区电源接口输出接口 手持式激光测径...
