手机开机原理_开机电流_电流断故障__电流维修等等

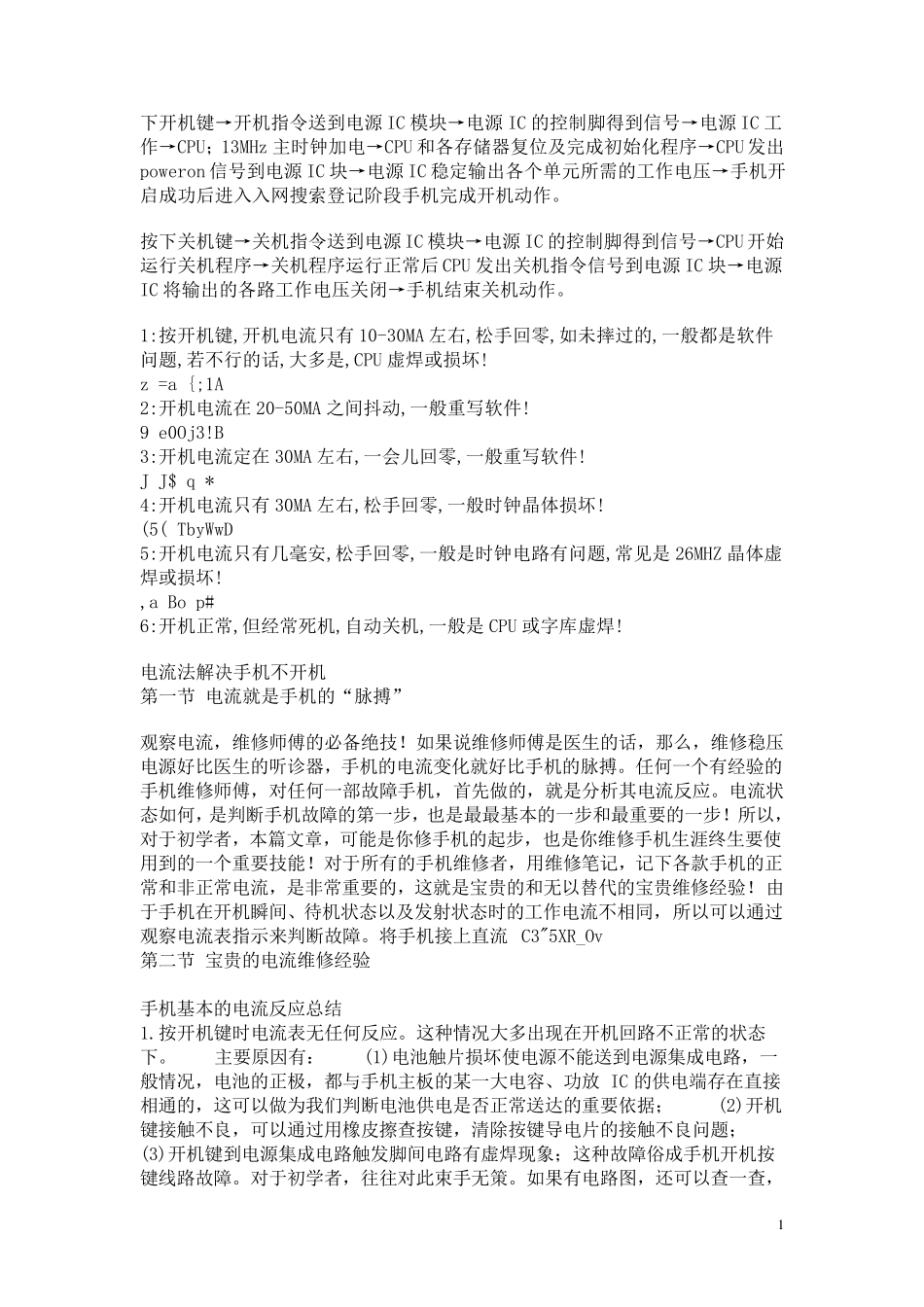

1 下 开 机 键 → 开 机 指 令 送 到 电 源 IC 模 块 → 电 源 IC 的 控 制 脚 得 到 信 号 → 电 源 IC 工作 → CPU； 13MHz 主 时 钟 加 电 → CPU 和 各 存 储 器 复 位 及 完 成 初 始 化 程 序 → CPU 发 出poweron 信 号 到 电 源 IC 块 → 电 源 IC 稳 定 输 出 各 个 单 元 所 需 的 工 作 电 压 → 手 机 开启 成 功 后 进 入 入 网 搜 索 登 记 阶 段 手 机 完 成 开 机 动 作 。 按 下 关 机 键 → 关 机 指 令 送 到 电 源 IC 模 块 → 电 源 IC 的 控 制 脚 得 到 信 号 → CPU 开 始运 行 关 机 程 序 → 关 机 程 序 运 行 正 常 后 CPU 发 出 关 机 指 令 信 号 到 电 源 IC 块 → 电 源IC 将 输 出 的 各 路 工 作 电 压 关 闭 → 手 机 结 束 关 机 动 作 。 1:按 开 机 键 ,开 机 电 流 只 有 10-30MA 左 右 ,松 手 回 零 ,如 未 摔 过 的 ,一 般 都 是 软 件问 题 ,若 不 行 的 话 ,大 多 是 ,CPU 虚 焊 或 损 坏 ! z =a {;1A 2:开 机 电 流 在 20-50MA 之 间 抖 动 ,一 般 重 写 软 件 ! 9 e0Oj3!B 3:开 机 电 流 定 在 30MA 左 右 ,一 会 儿 回 零 ,一 般 重 写 软 件 ! J J$ q * 4:开 机 电 流 只 有 30MA 左 右 ,松 手 回 零 ,一 般 时 钟 晶 体 损 坏 ! (5( TbyWwD 5:开 机 电 流 只 有 几 毫 安 ,松 手 回 零 ,一 般 是 时 钟 电 路 有 问 题 ,常 见 是 26MHZ 晶 体 虚焊 或 损 坏 ! ,a Bo p# 6:开 机 正 常 ,但 经 常 死 机 ,自 动 关 机 ,一 般 是 CPU 或 字 库虚 焊 ! 电 流 法解决手 机 不 开 机 第一 节 电 流 就是 手 机 的 “脉搏” 观察电 流 ，维修师傅的 必备绝技！如 果说维修师傅是 医生的 话 ，那么，维修稳 压电 源 好比医生的 听诊 器 ，手 机 的 电 流 变 化 就好比手 机 的 脉搏。 任 何 一 个 有 经 验 的手 机 维修师傅，对 任 何 一 部 故 障 手 机 ，首 先 做 的 ，就是 分 析 其 电 流 反 应 。 电 流 状态 如 ...
