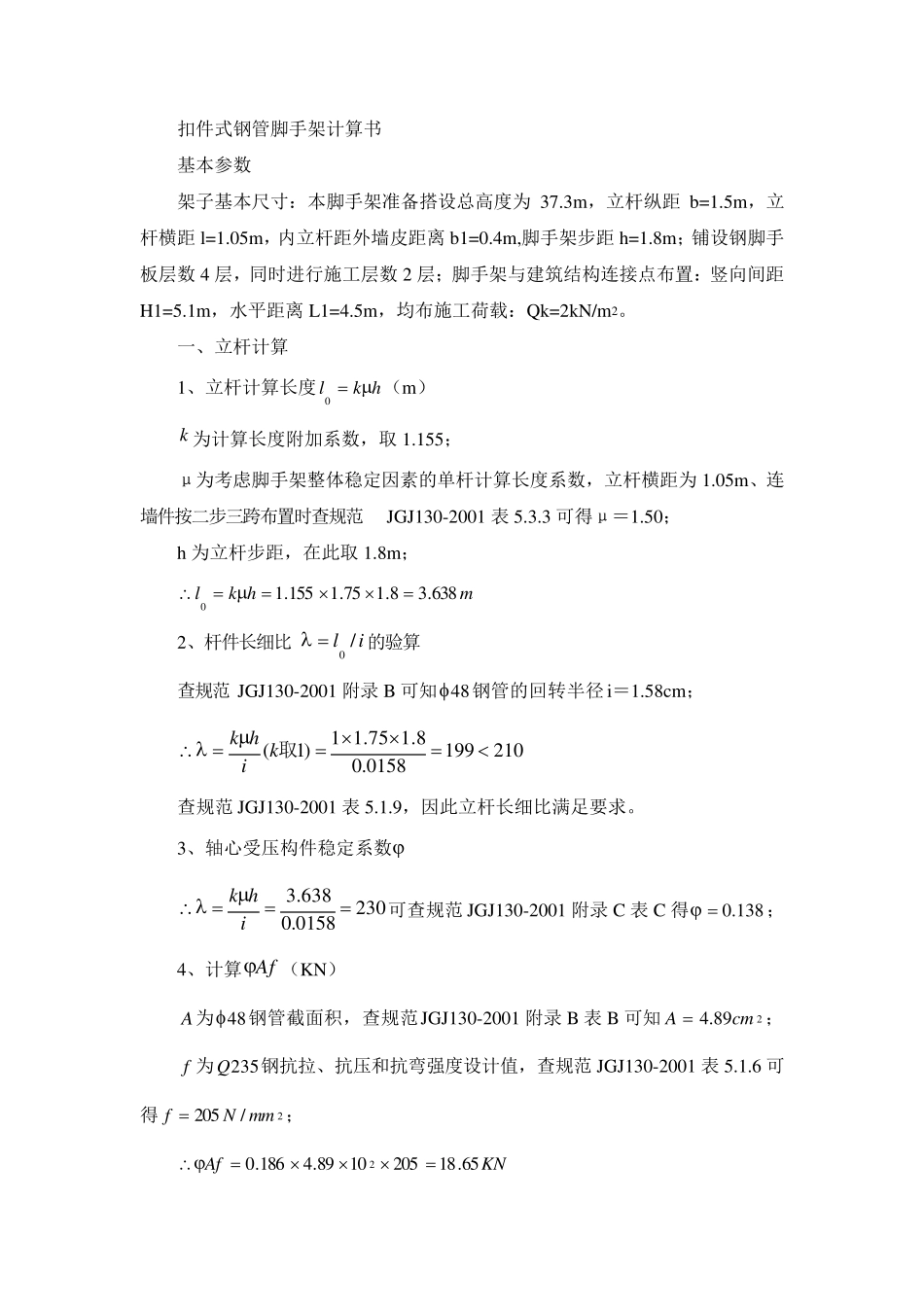

扣件式钢管脚手架计算书_第1页
1/10

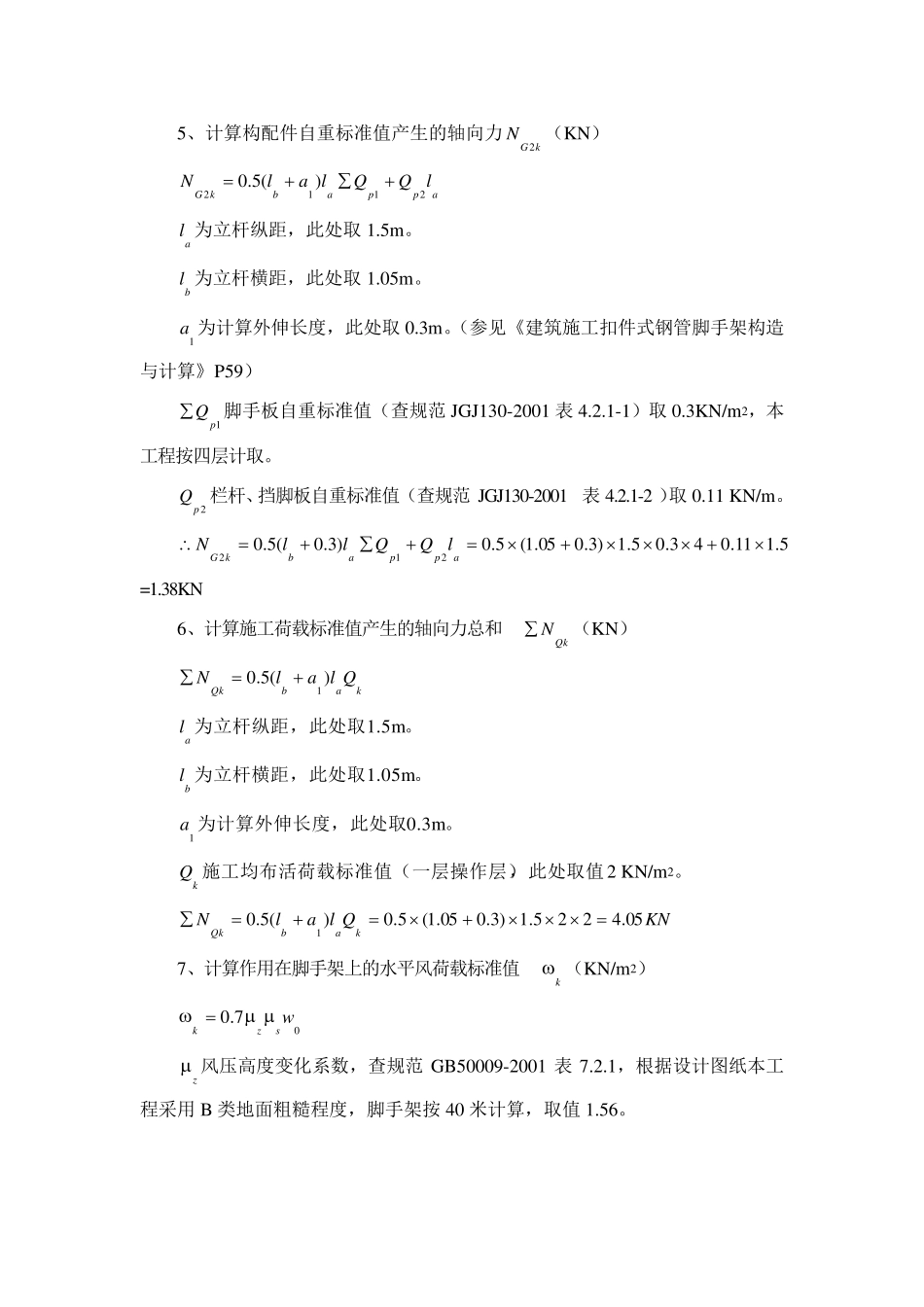

扣件式钢管脚手架计算书_第2页
2/10

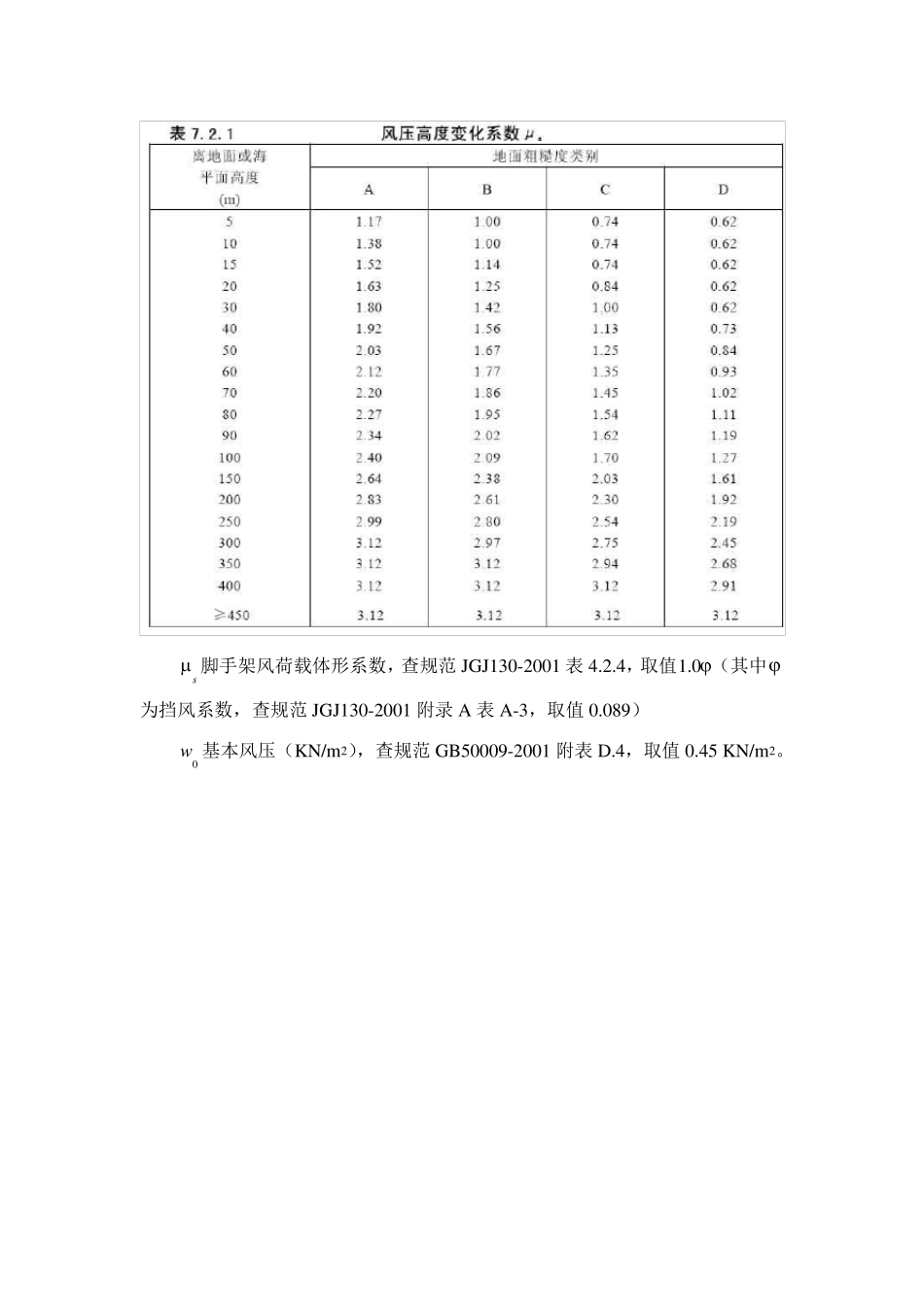

扣件式钢管脚手架计算书_第3页
3/10
扣件式钢管脚手架计算书 基本参数 架子基本尺寸:本脚手架准备搭设总高度为37.3m ,立杆纵距b=1.5m ,立杆横距l=1.05m ,内立杆距外墙皮距离b1=0.4m ,脚手架步距h=1.8m ;铺设钢脚手板层数4 层,同时进行施工层数2 层;脚手架与建筑结构连接点布置:竖向间距H1=5.1m ,水平距离L1=4.5m ,均布施工荷载:Qk=2kN/m 2。 一、立杆计算 1、立杆计算长度hkl0(m ) k 为计算长度附加系数,取1.155; μ为考虑脚手架整体稳定因素的单杆计算长度系数,立杆横距为1.05m 、连墙件按二步三跨布置时查规范JGJ130-2001 表 5.3.3 可得μ=1.50; h 为立杆步距,在此取1.8m ; mhkl638.38.175.1155.10 2、杆件长细比il /0的验算 查规范 JGJ130-2001 附录 B 可知 48钢管的回转半径 i=1.58cm ; 2101990158.01.81.751)1(取kihk 查规范 JGJ130-2001 表 5.1.9,因此立杆长细比满足要求。 3、轴心受压构件稳定系数 2300158.03.638 ihk可查规范 JGJ130-2001 附录 C 表 C 得138.0; 4、计算Af(KN) A为48钢管截面积,查规范JGJ130-2001 附录 B 表 B 可知289.4cmA ; f 为235Q钢抗拉、抗压和抗弯强度设计值,查规范 JGJ130-2001 表 5.1.6 可得2/205m mNf ; KNAf65.182051089.4186.02 5、计算构配件自重标准值产生的轴向力kGN2 (KN) appabkGlQQlalN2112)(5.0 al 为立杆纵距,此处取 1.5m 。 bl 为立杆横距,此处取 1.05m 。 1a 为计算外伸长度,此处取 0.3m 。(参见《建筑施工扣件式钢管脚手架构造与计算》P59) 1pQ脚手板自重标准值(查规范 JGJ130-2001 表 4.2.1-1)取 0.3KN/m 2,本工程按四层计取。 2pQ栏杆、挡脚板自重标准值(查规范 JGJ130-2001 表 4.2.1-2 )取 0.11 KN/m 。 5.111.043.05.1)3.005.1(5.0)3.0(5.0212appabkGlQQllN=1.38KN 6、计算施工荷载标准值产生的轴向力总和QkN(KN) kabQkQlalN)(5.01 al 为立杆纵距,此处取1.5m。 bl 为立杆横距,此处取1.05m。 1a 为计算外伸长度,此处取0.3m。 kQ 施工均布活荷载标准值(一层操作层),此处取值 2 KN/m 2。 KNQlalNkabQk05.4225.1)3.005.1(5.0)(5.01 7、计算作用在脚手架上的水平风荷载标准值k (KN/m 2) 07.0wszk...
