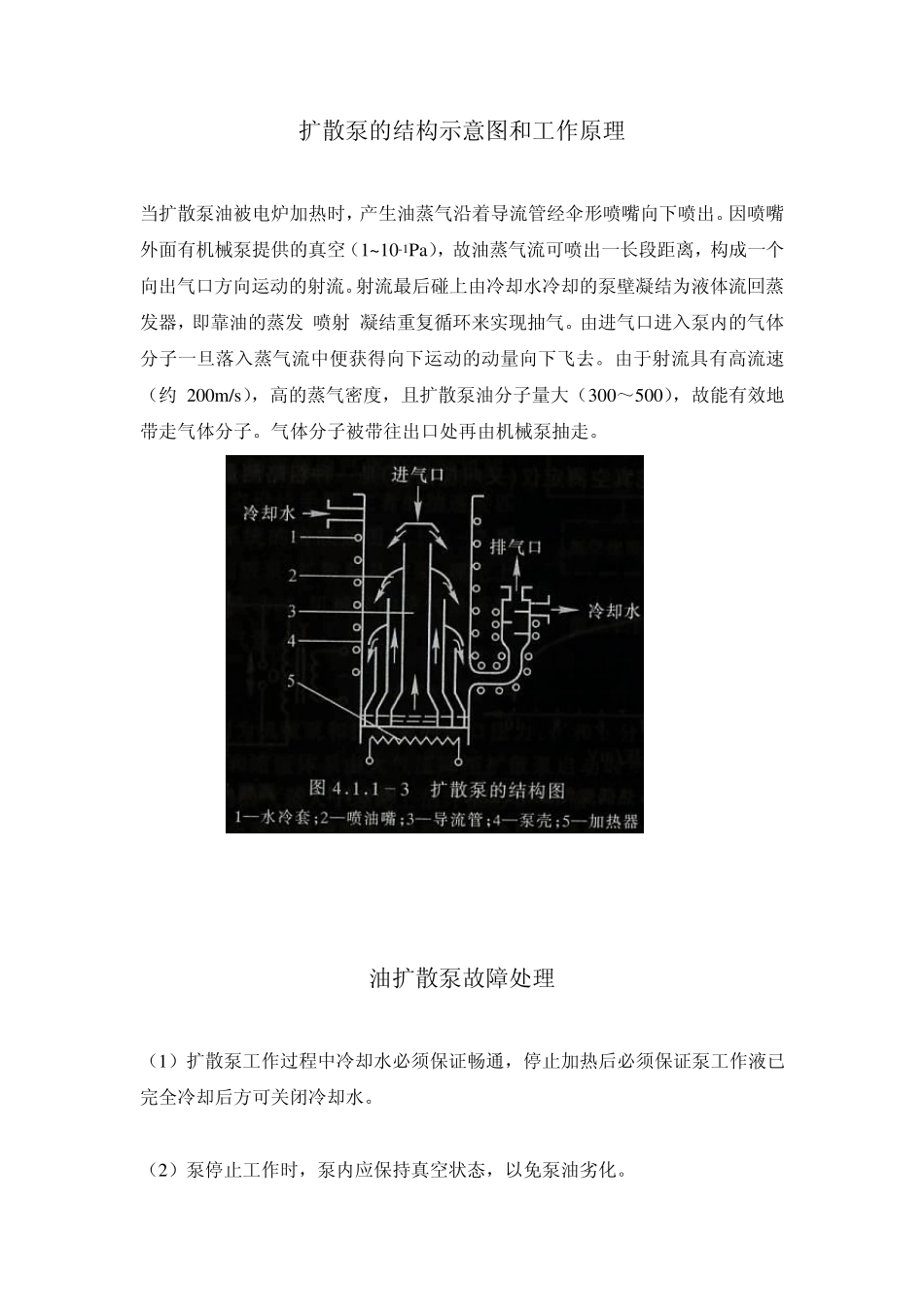

扩散泵的结构示意图和工作原理 当扩散泵油被电炉加热时，产生油蒸气沿着导流管经伞形喷嘴向下喷出。因喷嘴外面有机械泵提供的真空（1~ 10-1Pa），故油蒸气流可喷出一长段距离，构成一个向出气口方向运动的射流。射流最后碰上由冷却水冷却的泵壁凝结为液体流回蒸发器，即靠油的蒸发 喷射 凝结重复循环来实现抽气。由进气口进入泵内的气体分子一旦落入蒸气流中便获得向下运动的动量向下飞去。由于射流具有高流速（约 200m/s），高的蒸气密度，且扩散泵油分子量大（300～500），故能有效地带走气体分子。气体分子被带往出口处再由机械泵抽走。 油扩散泵故障处理 （1）扩散泵工作过程中冷却水必须保证畅通，停止加热后必须保证泵工作液已完全冷却后方可关闭冷却水。 （2）泵停止工作时，泵内应保持真空状态，以免泵油劣化。 （3）被抽气体应是干燥、无腐蚀、无灰尘的气体。 （4）泵如暂时不用，保管期间应保持真空状态，以免泵油污染和各零件腐蚀。并将冷却水套内的剩水吹净。保存场地的室温应在10℃～40℃之间。 （5）泵在正常运行时如突然出现性能变坏，应先检查加热器是否正常。 （6）泵在长期工作后，性能会逐渐变坏，应定期检修。 a. 泵油是否减少或氧化，按相应要求加油或更换处理。 b. 零件及泵腔先用航空汽油清洗，然后用丝绸蘸乙醚或丙酮进行擦洗，并置于 80℃～100℃温度下烘干或用电吹风吹干。 c. 处理完后，按顺序进行装配，保持泵芯与泵底垂直与泵腔同心，各级喷嘴间隙要按原要求调整好。 关于扩散泵返油问题 通过咨询和了解，结合我公司油扩散泵实际问题,关于扩散泵返油问题，得出如下几点： 咨询了爱得华售后服务中心，他们认为扩散泵返油与如下问题有关：a、冷却水；b、机器保养；c、油质等。扩散泵返油对抽气能力会有影响，与以前抽气能力作对比是否发生变化，前管压力是否与以前一致？如果确认这些都没有问题，则可判断没有返油。如果返油，在泵口也可以看到有残留油污。至于反油率，泵一生产出来就定了的，我们没有这个标准，也没有检测手段。 后来咨询了湘潭宏大真空设备有限公司黄总(我们的老交道)，他们也生产油扩散泵，他认为，首先检查冷却水温和流量是否正常，是否有冷阱。扩散泵返油可以通过观察发现：a、泵口周围（提升阀板压盖范围以外）有较多油污；b、扩散泵提升阀板背面有较多油污。如果泵口和阀板都没有油，则可以判断没有返油。目前我们还没有具体检测返油率的方法。 同时还咨询穗诚真空设备...
