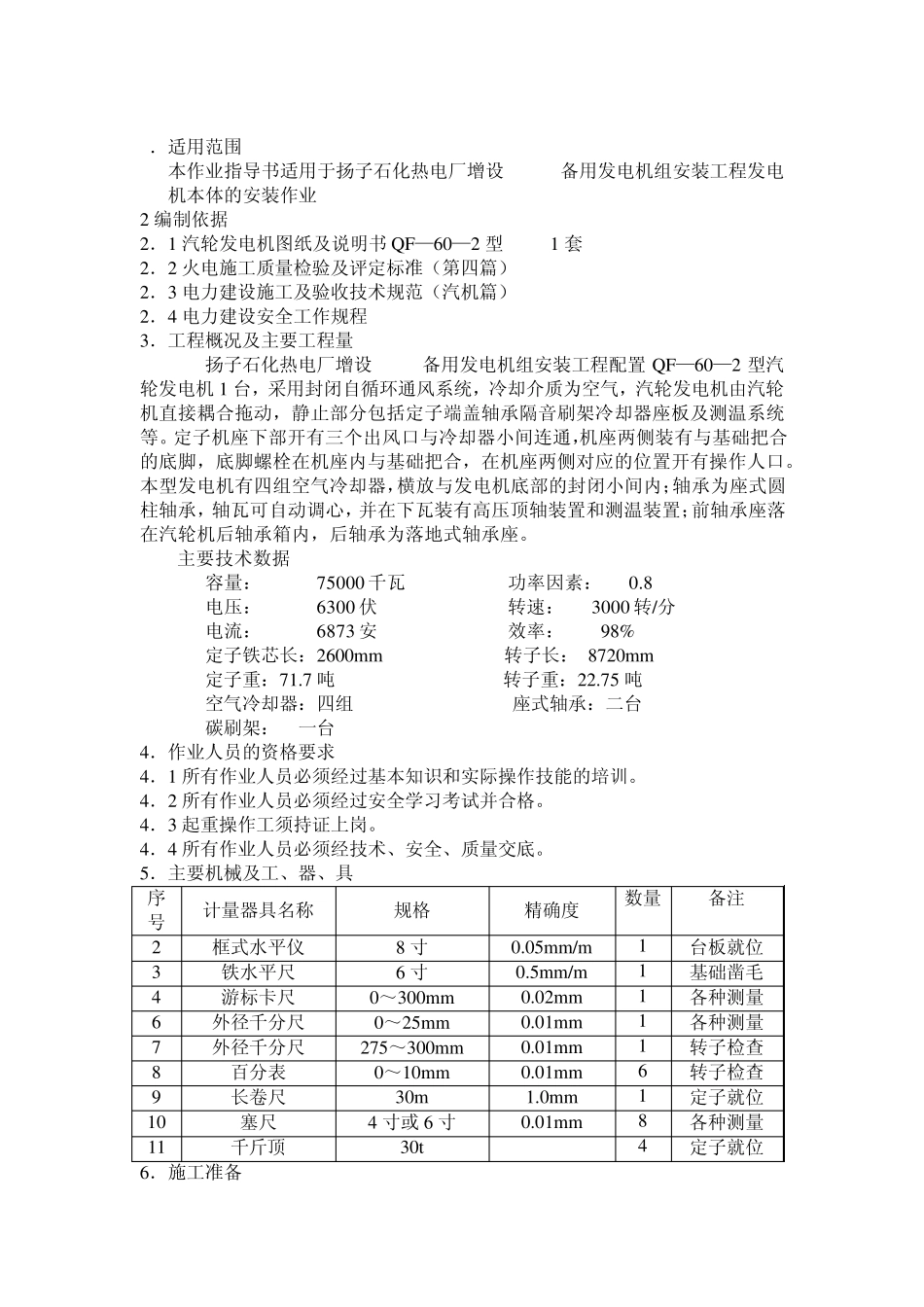

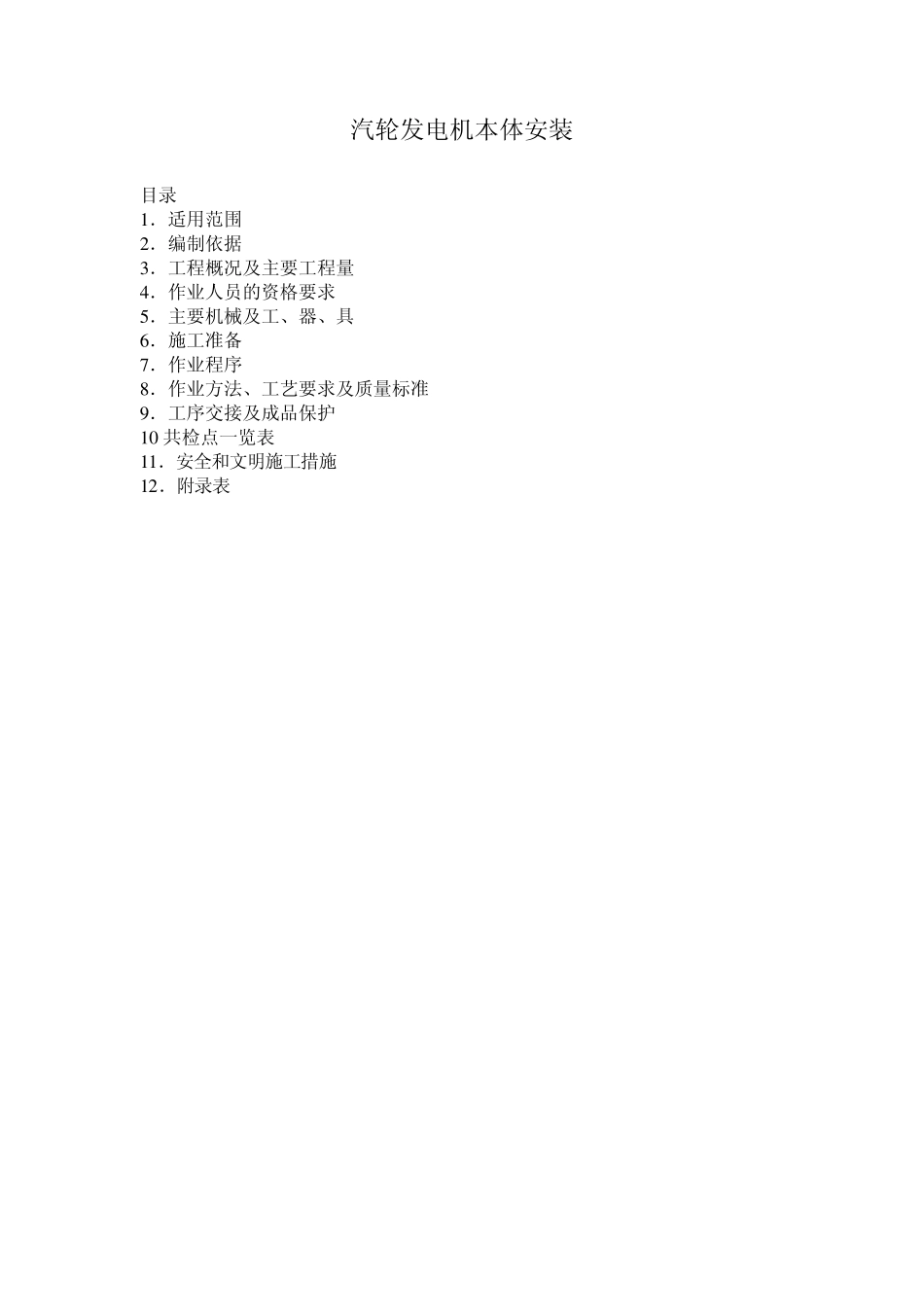

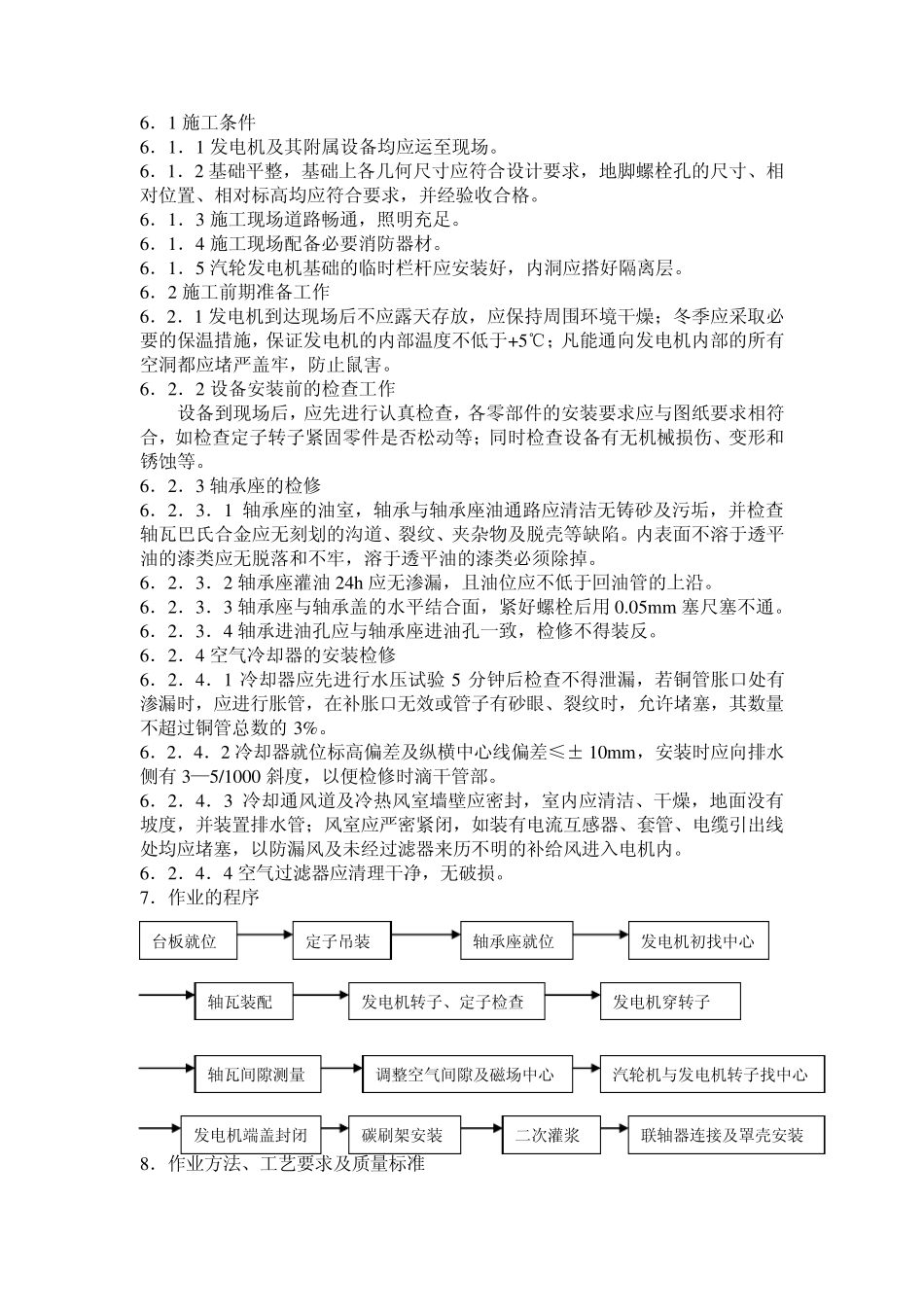

汽轮发电机本体安装 目录 1 ．适用范围 2 ．编制依据 3 ．工程概况及主要工程量 4 ．作业人员的资格要求 5 ．主要机械及工、器、具 6 ．施工准备 7 ．作业程序 8 ．作业方法、工艺要求及质量标准 9 ．工序交接及成品保护 1 0 共检点一览表 1 1 ．安全和文明施工措施 1 2 ．附录表 1．适用范围 本作业指导书适用于扬子石化热电厂增设60MW备用发电机组安装工程发电机本体的安装作业 2 编制依据 2．1 汽轮发电机图纸及说明书QF—60—2 型 1 套 2．2 火电施工质量检验及评定标准（第四篇） 2．3 电力建设施工及验收技术规范（汽机篇） 2．4 电力建设安全工作规程 3．工程概况及主要工程量 扬子石化热电厂增设60MW备用发电机组安装工程配置 QF—60—2 型汽轮发电机1 台，采用封闭自循环通风系统，冷却介质为空气，汽轮发电机由汽轮机直接耦合拖动，静止部分包括定子端盖轴承隔音刷架冷却器座板及测温系统等。定子机座下部开有三个出风口与冷却器小间连通，机座两侧装有与基础把合的底脚，底脚螺栓在机座内与基础把合，在机座两侧对应的位置开有操作人口。本型发电机有四组空气冷却器，横放与发电机底部的封闭小间内；轴承为座式圆柱轴承，轴瓦可自动调心，并在下瓦装有高压顶轴装置和测温装置；前轴承座落在汽轮机后轴承箱内，后轴承为落地式轴承座。 主要技术数据 容量： 75000 千瓦 功率因素： 0.8 电压： 6300 伏 转速： 3000 转/分 电流： 6873 安 效率： 98% 定子铁芯长：2600mm 转子长： 8720mm 定子重：71.7 吨 转子重：22.75 吨 空气冷却器：四组 座式轴承：二台 碳刷架： 一台 4．作业人员的资格要求 4．1 所有作业人员必须经过基本知识和实际操作技能的培训。 4．2 所有作业人员必须经过安全学习考试并合格。 4．3 起重操作工须持证上岗。 4．4 所有作业人员必须经技术、安全、质量交底。 5．主要机械及工、器、具 序号 计量器具名称 规格 精确度 数量 备注 2 框式水平仪 8 寸 0.05mm/m 1 台板就位 3 铁水平尺 6 寸 0.5mm/m 1 基础凿毛 4 游标卡尺 0～300mm 0.02mm 1 各种测量 6 外径千分尺 0～25mm 0.01mm 1 各种测量 7 外径千分尺 275～300mm 0.01mm 1 转子检查 8 百分表 0～10mm 0.01mm 6 转子检查 9 长卷尺 30m 1.0mm 1 定子就位 10 塞尺 4 寸或 6 寸 0.01mm 8 各种测量 11 千斤顶...
