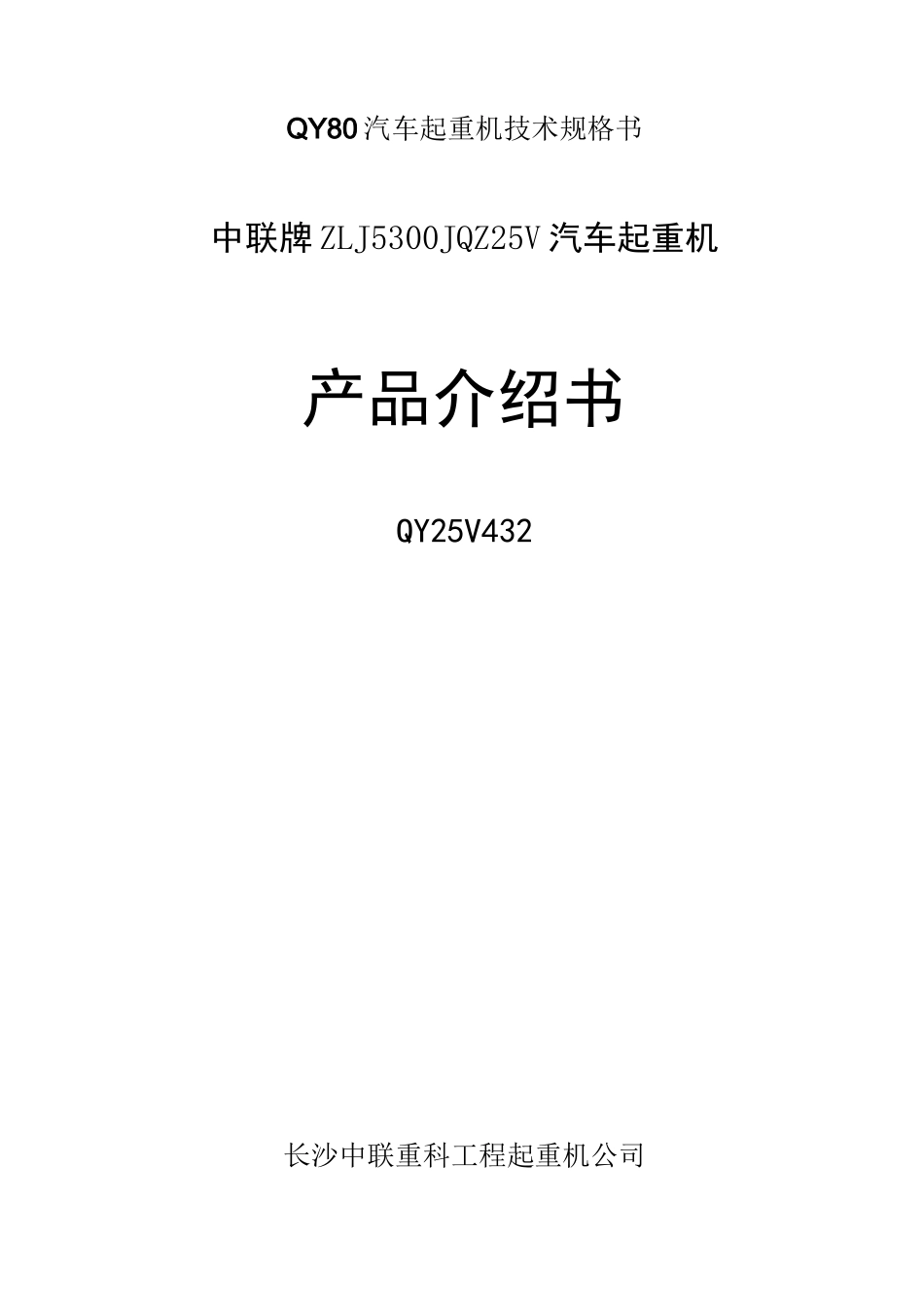

QY80汽车起重机技术规格书

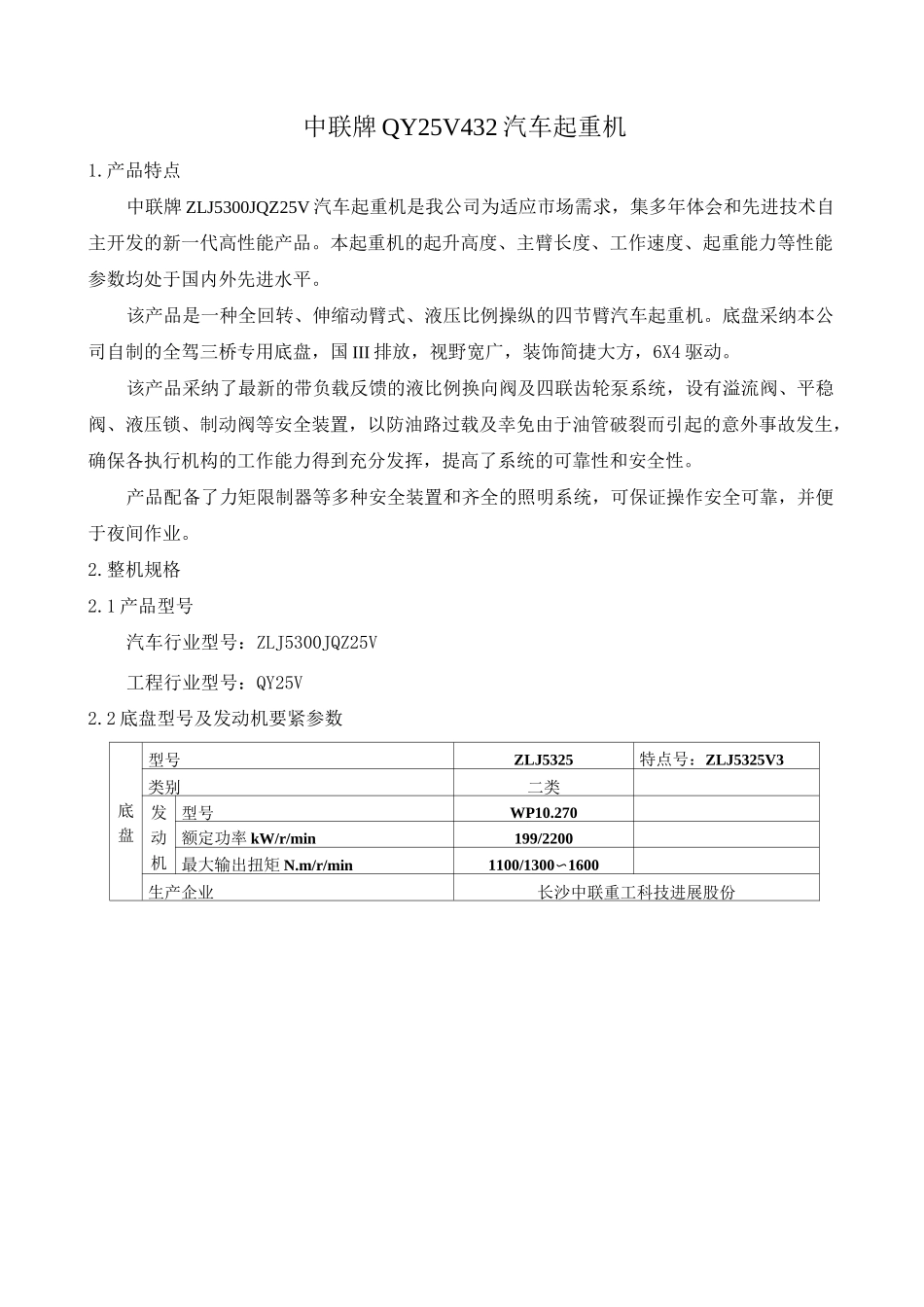

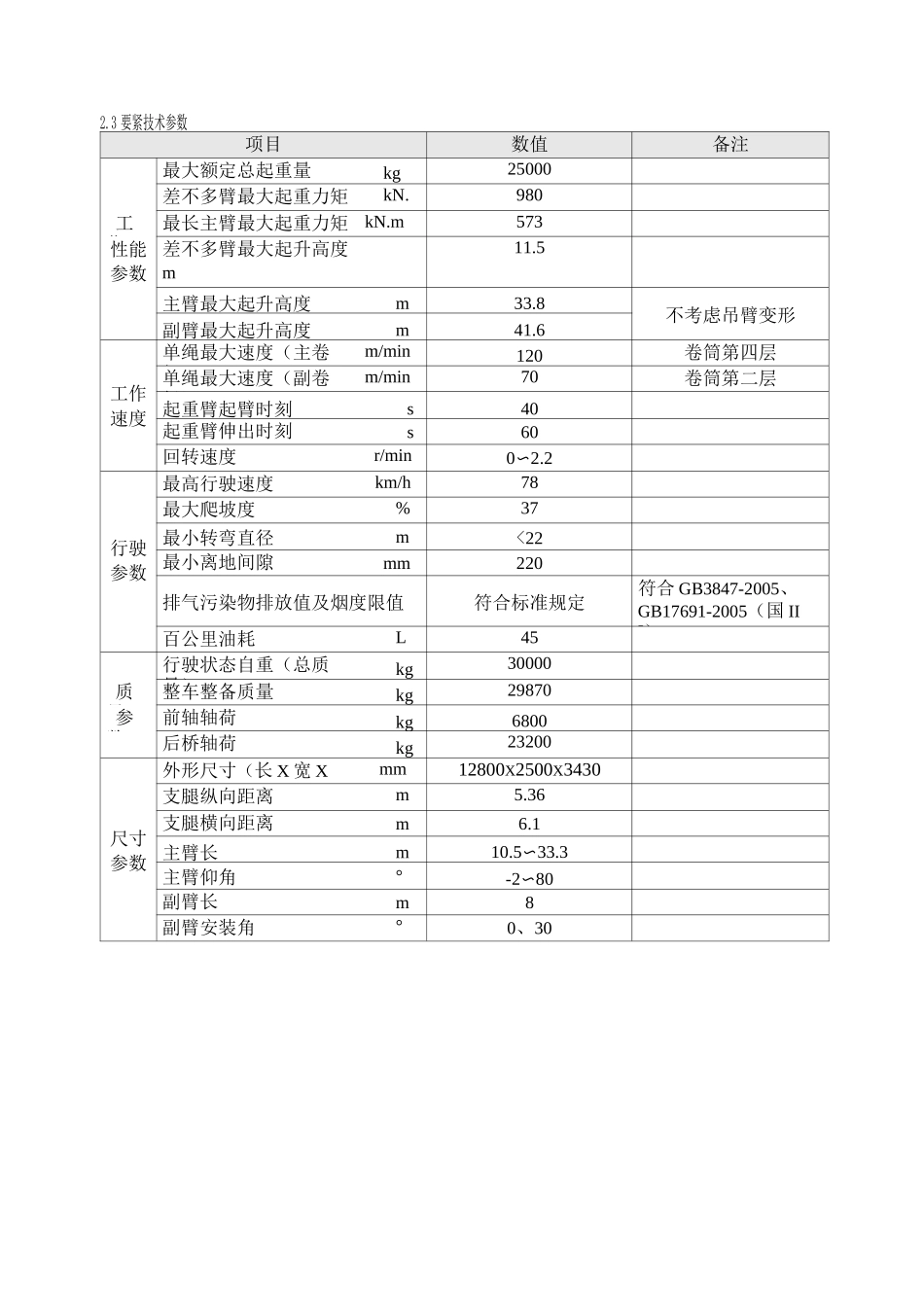

QY80 汽车起重机技术规格书中联牌 ZLJ5300JQZ25V 汽车起重机产品介绍书QY25V432长沙中联重科工程起重机公司中联牌 QY25V432 汽车起重机1.产品特点中联牌 ZLJ5300JQZ25V 汽车起重机是我公司为适应市场需求，集多年体会和先进技术自主开发的新一代高性能产品。本起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于国内外先进水平。该产品是一种全回转、伸缩动臂式、液压比例操纵的四节臂汽车起重机。底盘采纳本公司自制的全驾三桥专用底盘，国 III 排放，视野宽广，装饰简捷大方，6X4 驱动。该产品采纳了最新的带负载反馈的液比例换向阀及四联齿轮泵系统，设有溢流阀、平稳阀、液压锁、制动阀等安全装置，以防油路过载及幸免由于油管破裂而引起的意外事故发生，确保各执行机构的工作能力得到充分发挥，提高了系统的可靠性和安全性。产品配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。2.整机规格2.1 产品型号汽车行业型号：ZLJ5300JQZ25V工程行业型号：QY25V2.2 底盘型号及发动机要紧参数底盘型号ZLJ5325特点号：ZLJ5325V3类别二类发动机型号WP10.270额定功率 kW/r/min199/2200最大输出扭矩 N.m/r/min1100/1300〜1600生产企业长沙中联重工科技进展股份2.3 要紧技术参数项目数值备注最大额定总起重量kg25000差不多臂最大起重力矩kN.m980工作最长主臂最大起重力矩kN.m573性能参数差不多臂最大起升高度m11.5主臂最大起升高度m33.8不考虑吊臂变形副臂最大起升高度m41.6单绳最大速度（主卷扬）m/min120卷筒第四层工作速度单绳最大速度（副卷扬）m/min70卷筒第二层起重臂起臂时刻s40起重臂伸出时刻s60回转速度r/min0〜2.2最高行驶速度km/h78最大爬坡度%37行驶参数最小转弯直径m<22最小离地间隙mm220排气污染物排放值及烟度限值符合标准规定符合 GB3847-2005、GB17691-2005（国 III）百公里油耗L45行驶状态自重（总质量）kg30000质量整车整备质量kg29870参数前轴轴荷kg6800后桥轴荷kg23200外形尺寸（长 X 宽 X高）mm12800X2500X3430支腿纵向距离m5.36尺寸参数支腿横向距离m6.1主臂长m10.5〜33.3主臂仰角°-2〜80副臂长m8副臂安装角°0、302.4 产品要紧配套件序号部件名称型号规格生产厂家性能特点1发动机WP10.270维柴动力股份动力指标先进，达到国 III 排放标准2变速箱陕齿3前轴自制4后桥总成徐州美驰重庆大江5中桥总成徐州美驰重庆大江带轮边减速，贯穿式驱动桥，性能稳固，...
