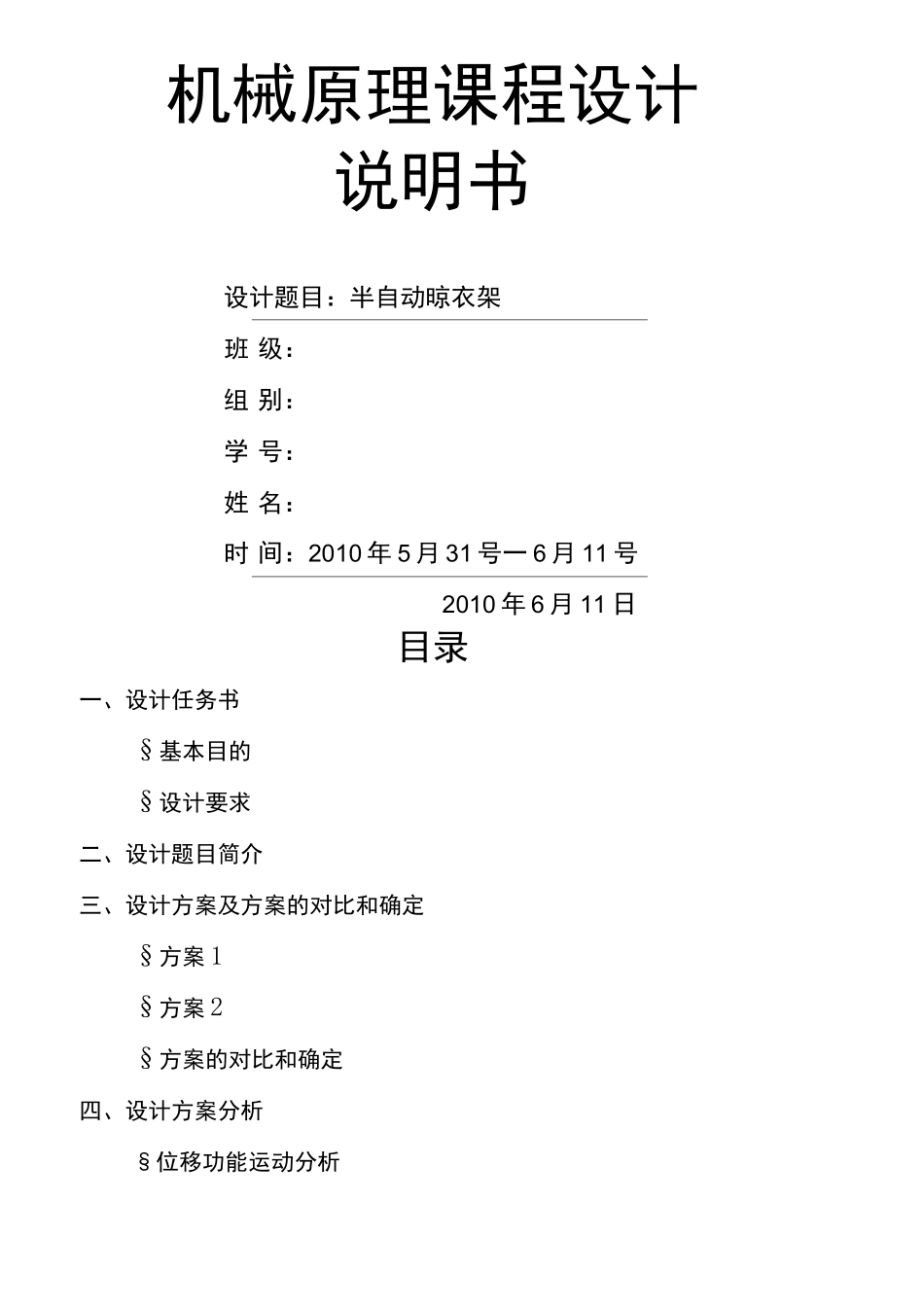

半自动晾衣架机械原理课程设计CompanyDocumentnumber:WUUT-WUUY-WBBGB-BWYTT-1982GT机械原理课程设计说明书设计题目：半自动晾衣架班 级：组 别：学 号：姓 名：时 间：2010 年 5 月 31 号一 6 月 11 号2010 年 6 月 11 日目录一、设计任务书§基本目的§设计要求二、设计题目简介三、设计方案及方案的对比和确定§方案 1§方案 2§方案的对比和确定四、设计方案分析§位移功能运动分析§受力分析§强度校核五、心得体会六、参考文献一、设计任务书§基本目的：1）使学生初步了解机械设计的全过程，得到根据功能需要拟定机械运动方案的训练，初步具备的机构选型、组合和确定运动方案的能力；2）以机械系统运动方案设计为切入点，把机械原理课程各章的理论和方法融会贯通起来，进一步巩固和加深所学的理论知识；3）使学生掌握机械运动方案设计的内容，方法，步骤，并对动力分析与设计有一个较完整的概念；4）进一步提高学生运算，绘图以及运用计算机和技术资料的能力；5）通过编写说明书，培养学生表达，归纳，总结的能力；6）培养学生综合运用所学知识，理论联系实际，独立思考与分析问题的能力和创新能力。§设计要求1）晾衣架能自动升降以缓解举手晾衣的麻烦；2）晾衣架能自动伸出和缩回，既充分利用了阳光，减少事故隐患又不影响整个小去区的总体美观；3）足够的承载力；4）操作方便，省力。二、设计题目简介晾晒衣服是生活中经常会遇到的活动，针对这一频繁而单调的工作，如果晾衣架是固定的，无疑增加了辛苦程度，而且还伴有危险。以前，晾衣架最简单的—种是一根竹竿固定或悬挂在屋顶板下、窗外等地方；现在的居民很多是在天花板下焊接一根铁管作为晾衣架的挂具，晾衣服时，必须将衣服一件一件地穿上衣架，再用杈子将衣服挂在铁管上，工作效率低，又不方便，时常将衣服掉地弄脏，而且还不能充分利用阳光。而目前市场上所卖的自动晾衣架只能满足单一的升降或单一的收缩功能，但升降功能只能解决挂衣服费力的问题却不能很好的利用阳光资源，而收缩功能刚好相反，只能解决充分利用阳光资源但不能解决费力这个问题。针对目前这种情况，我们小组通过这学期对《机械原理》的学习，设计一款实用的半自动晾衣架，希望能为所有的家庭主妇带来方便。三、设计方案及方案的对比和确定§方案 11、设计思路从既可以升降又可以收缩这一方向，我们首先想到的是四杆机构，如图 1 通过双摇杆机构（1）与（3）带动（2）由竖直位置转动到...
