伺服电机及选型

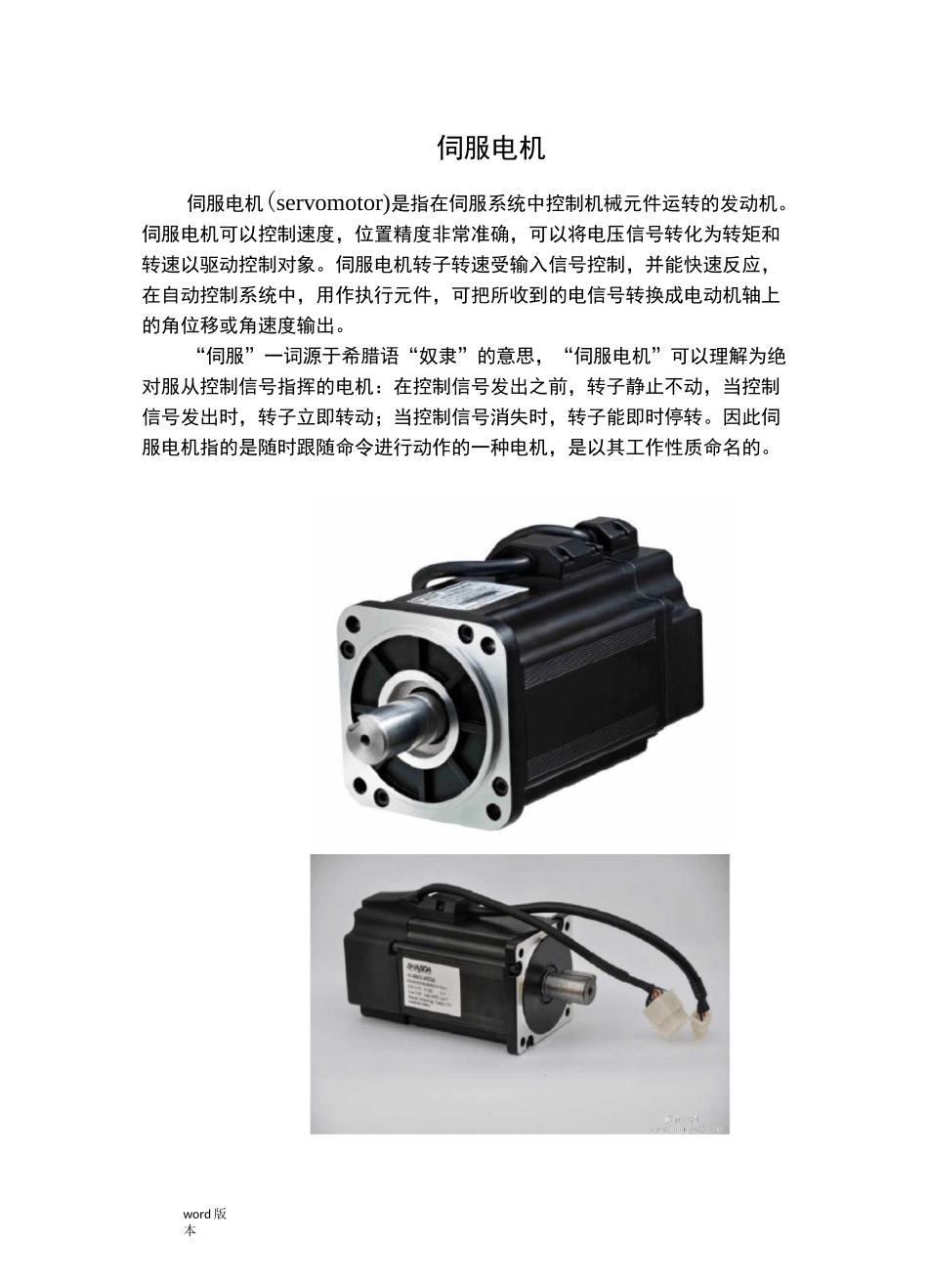

word 版本伺服电机伺服电机(servomotor)是指在伺服系统中控制机械元件运转的发动机。伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。“伺服”一词源于希腊语“奴隶”的意思，“伺服电机”可以理解为绝对服从控制信号指挥的电机：在控制信号发出之前，转子静止不动，当控制信号发出时，转子立即转动；当控制信号消失时，转子能即时停转。因此伺服电机指的是随时跟随命令进行动作的一种电机，是以其工作性质命名的。word 版本I 用•可岂黑田皆 K 注障伺服主要靠脉冲来定位，伺服电机接收到一个脉冲就会旋转一个脉冲对应的角度，从而实现位移。伺服本身带有编码器，具备发出脉冲的功能，所以伺服电机每旋转一个角度，就会发出对应数量的脉冲。等于是把电机旋转的详细信息反馈回去，形成闭环。这样的话，系统就会知道发了多少脉冲给电机，同时又收了多少脉冲回来，这样就能很精准的控制电机的转动，实现非常精准的定位。一、伺服电机分类1、直流伺服结构简单控制容易。但从实际运行考虑，直流伺服电动机引入了机械换向装置，成本高，故障多，维护困难，经常因碳刷产生的火花影响生产，会产生电磁干扰。而且碳刷需要维护更换。机械换向器的换向能力，也限制了电动机的容量和速度。2、交流伺服分为永磁同步伺服电机和异步伺服电机。目前运动控制基本都用同步电机。空阳时軒甕*耳亞凶射¥3*^7^MSIE 展申矗羽胡耳鮎"rait甲性甫记承FIB 启阿茁三■体翟洽理料■^的敢瞎卓瓯海詰蠶.依由稱臨宜冇盘角农丹喘阳古FprtiJSt.fflSTFW-禹帮见観幼』恥皿匸 KJ垦列 IAKWI1MW 胡 I丑±1 但匕蜀瞿庫 1 膏C 課«e.ail^R 护武棹度运 J凸一苗■皿市足总事・沖•凫iizcilfwi.ci.m■盘的匍刖 R・Q 梓珂诵住实科反驳itiiftSBI 如启带厅fs=a.KH»RffltfiNiE 楚国琦word 版本永磁同步伺服电机部的转子是永磁铁，驱动器控制的 U/V/W 三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。特点如下：1、控制速度非常快，从启动到额定转速只需几毫秒；而相同情况下异步电机却需要几秒钟。2、启动扭矩大，可以带动大惯量的物体进行运...
