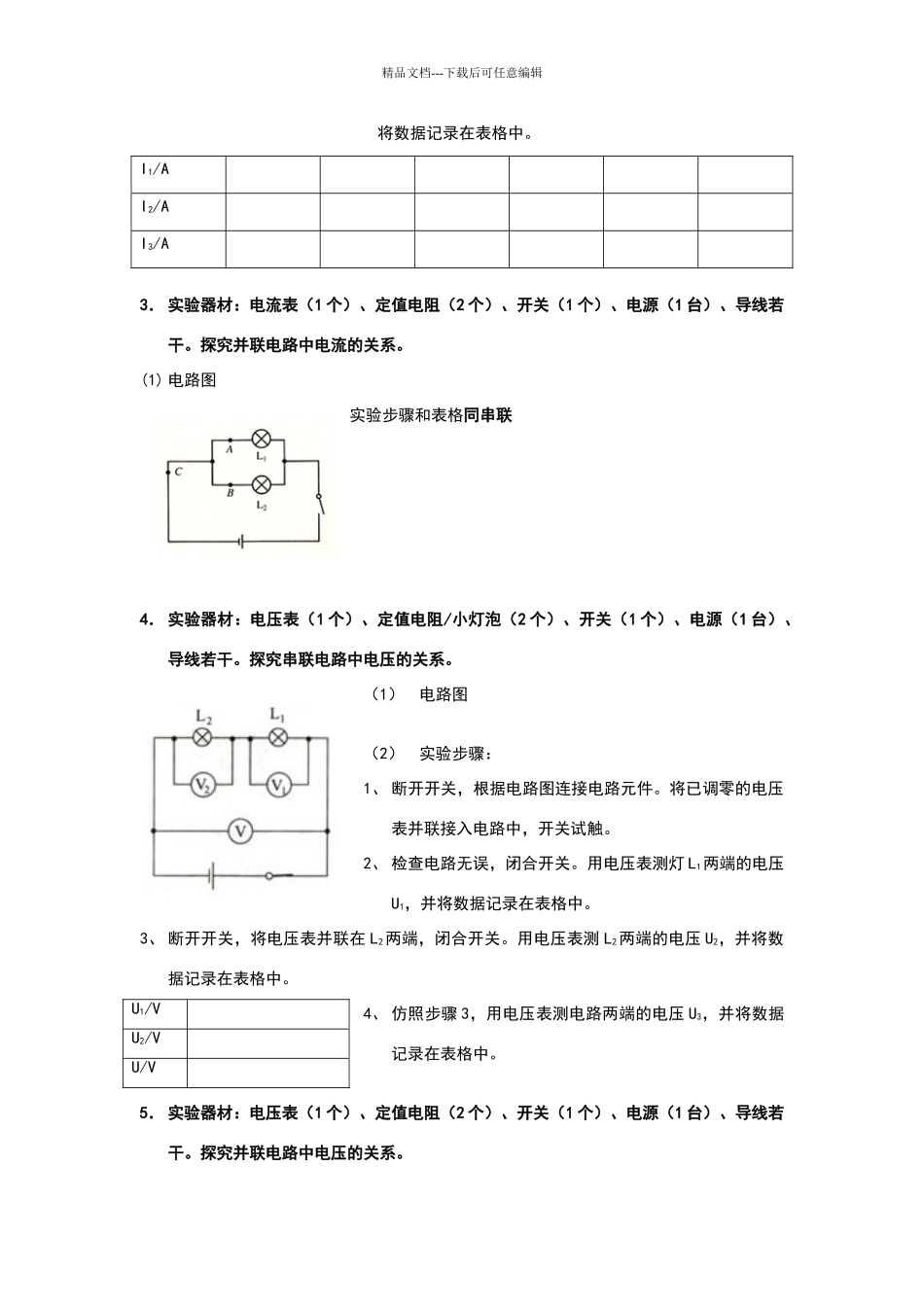

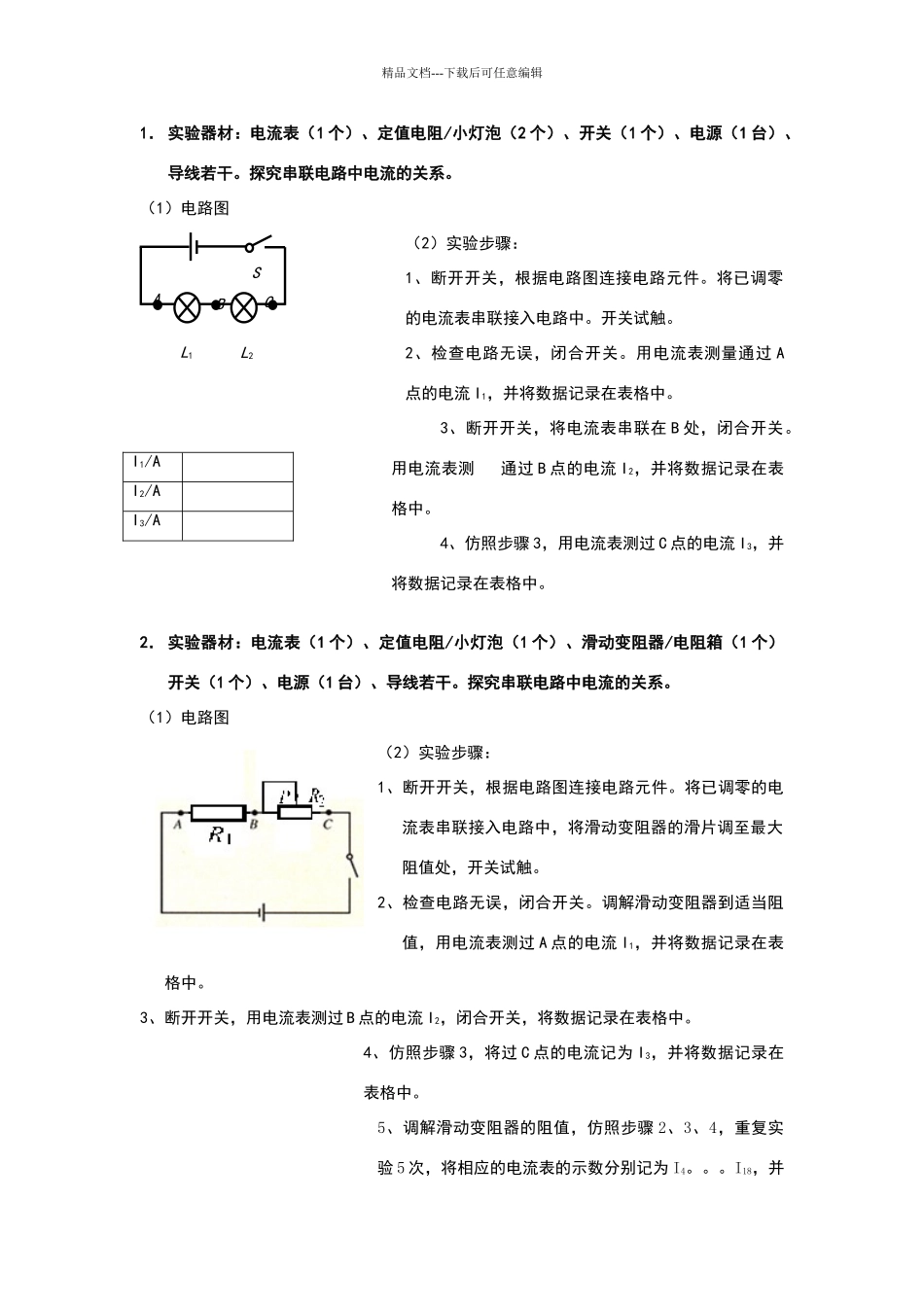

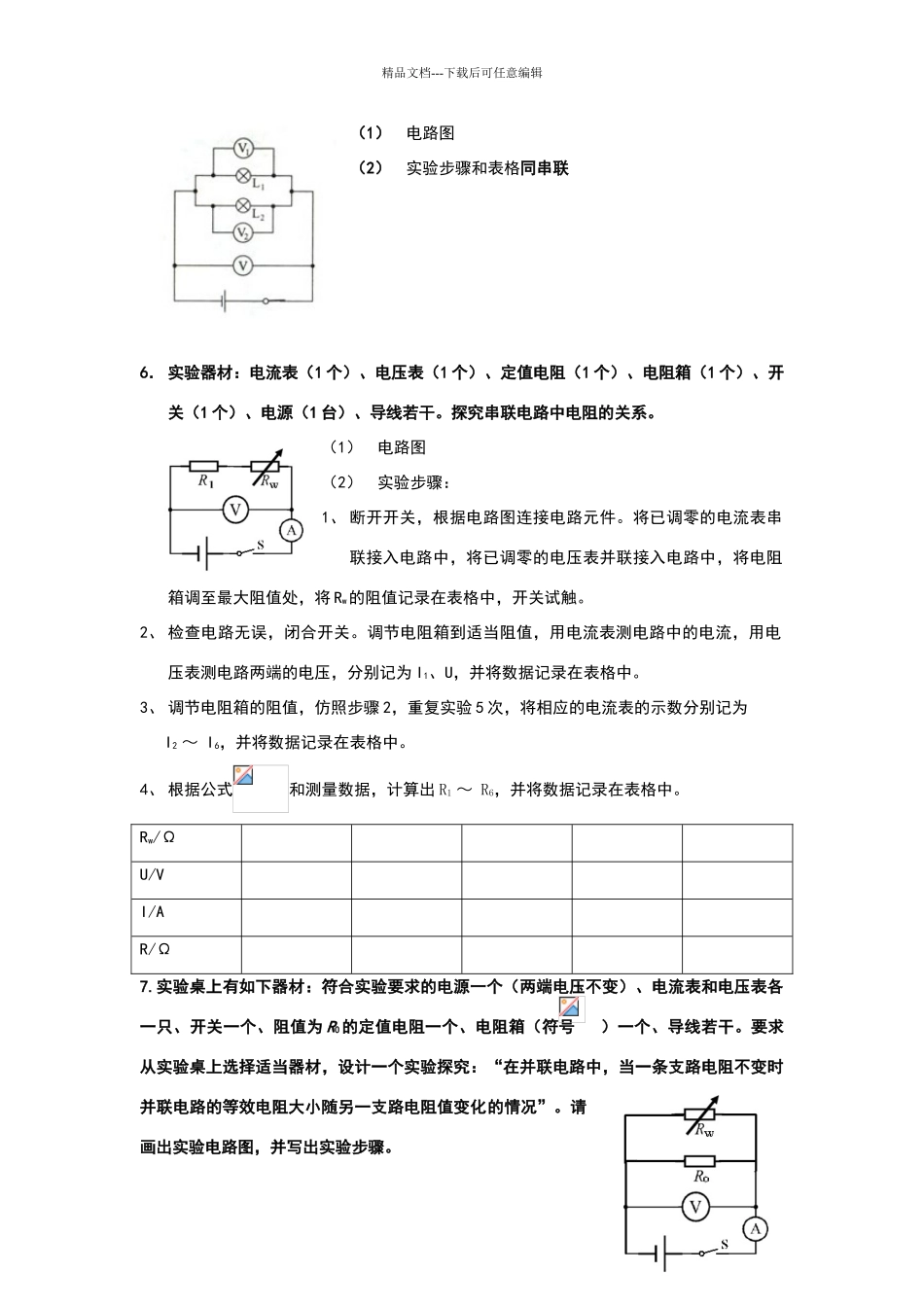

精品文档---下载后可任意编辑1． 实验器材：电流表（1 个）、定值电阻/小灯泡（2 个）、开关（1 个）、电源（1 台）、导线若干。探究串联电路中电流的关系。（1）电路图（2）实验步骤：1、断开开关，根据电路图连接电路元件。将已调零的电流表串联接入电路中。开关试触。2、检查电路无误，闭合开关。用电流表测量通过 A点的电流 I1，并将数据记录在表格中。3、断开开关，将电流表串联在 B 处，闭合开关。用电流表测 通过 B 点的电流 I2，并将数据记录在表格中。4、仿照步骤 3，用电流表测过 C 点的电流 I3，并将数据记录在表格中。2． 实验器材：电流表（1 个）、定值电阻/小灯泡（1 个）、滑动变阻器/电阻箱（1 个）开关（1 个）、电源（1 台）、导线若干。探究串联电路中电流的关系。（1）电路图（2）实验步骤：1、断开开关，根据电路图连接电路元件。将已调零的电流表串联接入电路中，将滑动变阻器的滑片调至最大阻值处，开关试触。2、检查电路无误，闭合开关。调解滑动变阻器到适当阻值，用电流表测过 A 点的电流 I1，并将数据记录在表格中。3、断开开关，用电流表测过 B 点的电流 I2，闭合开关，将数据记录在表格中。4、仿照步骤 3，将过 C 点的电流记为 I3，并将数据记录在表格中。5、调解滑动变阻器的阻值，仿照步骤 2、3、4，重复实验 5 次，将相应的电流表的示数分别记为 I4。。。I18，并I1/AI2/AI3/AABCL1L2S精品文档---下载后可任意编辑将数据记录在表格中。I1/AI2/AI3/A3． 实验器材：电流表（1 个）、定值电阻（2 个）、开关（1 个）、电源（1 台）、导线若干。探究并联电路中电流的关系。(1) 电路图实验步骤和表格同串联4． 实验器材：电压表（1 个）、定值电阻/小灯泡（2 个）、开关（1 个）、电源（1 台）、导线若干。探究串联电路中电压的关系。（1）电路图（2）实验步骤：1、 断开开关，根据电路图连接电路元件。将已调零的电压表并联接入电路中，开关试触。2、 检查电路无误，闭合开关。用电压表测灯 L1两端的电压U1，并将数据记录在表格中。3、 断开开关，将电压表并联在 L2两端，闭合开关。用电压表测 L2两端的电压 U2，并将数据记录在表格中。4、 仿照步骤 3，用电压表测电路两端的电压 U3，并将数据记录在表格中。5． 实验器材：电压表（1 个）、定值电阻（2 个）、开关（1 个）、电源（1 台）、导线若干。探究并联电路中电压的关系。U1/VU2/VU/V精品文档-...
