初中物理电流表与电压表问题

初中物理电流表与电压表问题_第1页
初中物理电流表与电压表问题_第2页
初中物理电流表与电压表问题_第3页

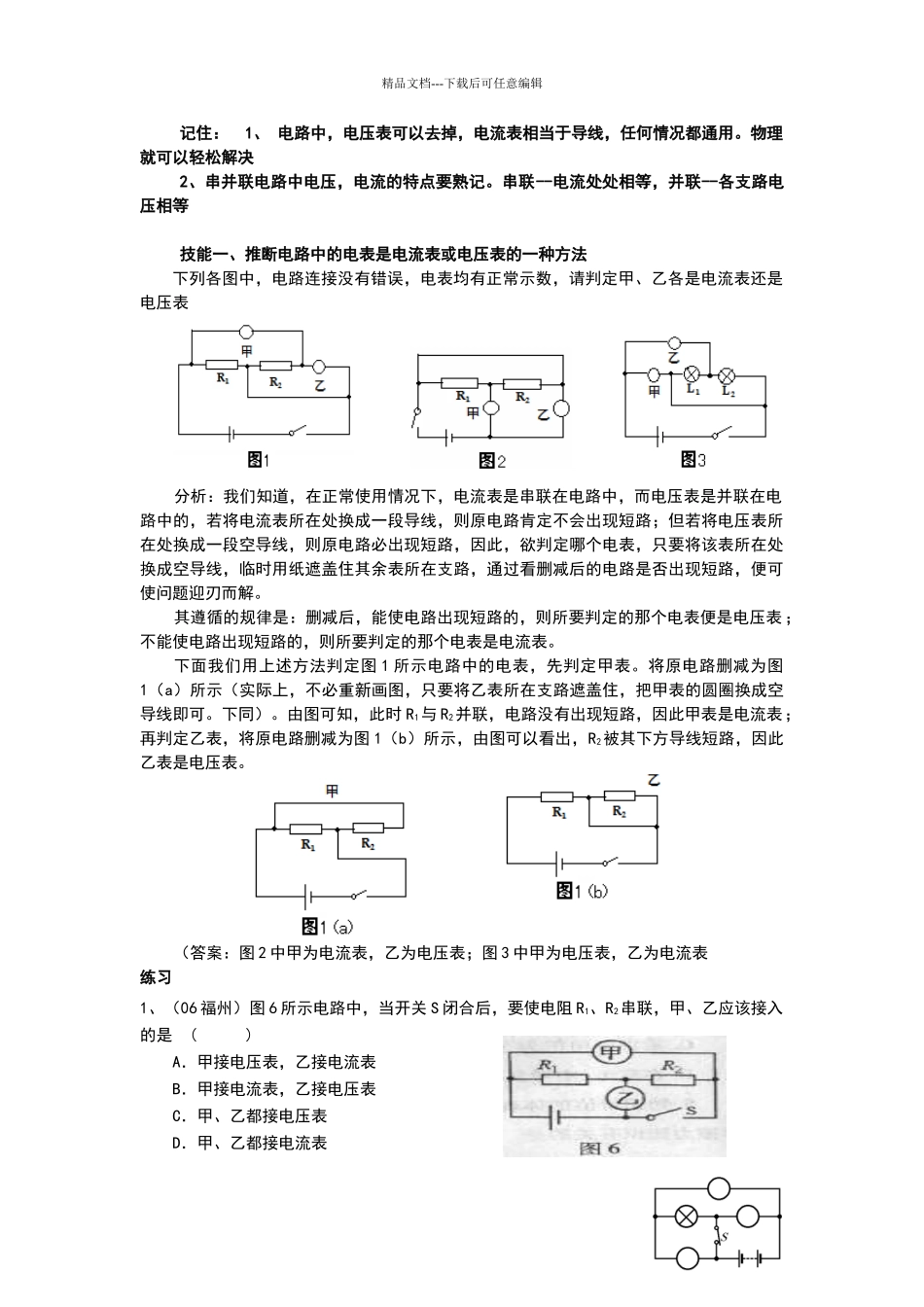

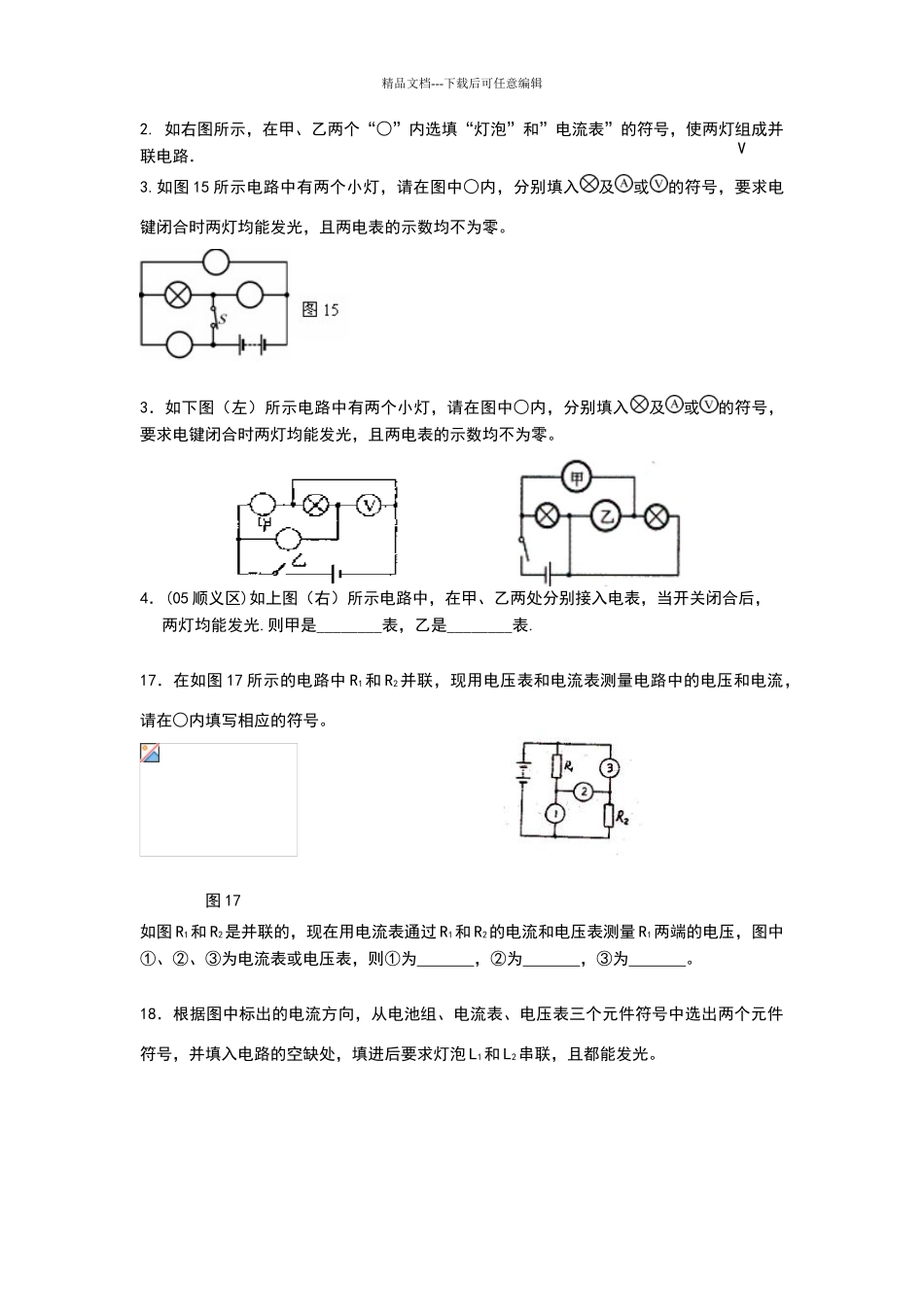

精品文档---下载后可任意编辑记住: 1、 电路中,电压表可以去掉,电流表相当于导线,任何情况都通用。物理就可以轻松解决2、串并联电路中电压,电流的特点要熟记。串联--电流处处相等,并联--各支路电压相等技能一、推断电路中的电表是电流表或电压表的一种方法下列各图中,电路连接没有错误,电表均有正常示数,请判定甲、乙各是电流表还是电压表分析:我们知道,在正常使用情况下,电流表是串联在电路中,而电压表是并联在电路中的,若将电流表所在处换成一段导线,则原电路肯定不会出现短路;但若将电压表所在处换成一段空导线,则原电路必出现短路,因此,欲判定哪个电表,只要将该表所在处换成空导线,临时用纸遮盖住其余表所在支路,通过看删减后的电路是否出现短路,便可使问题迎刃而解。其遵循的规律是:删减后,能使电路出现短路的,则所要判定的那个电表便是电压表;不能使电路出现短路的,则所要判定的那个电表是电流表。下面我们用上述方法判定图 1 所示电路中的电表,先判定甲表。将原电路删减为图1(a)所示(实际上,不必重新画图,只要将乙表所在支路遮盖住,把甲表的圆圈换成空导线即可。下同)。由图可知,此时 R1与 R2并联,电路没有出现短路,因此甲表是电流表;再判定乙表,将原电路删减为图 1(b)所示,由图可以看出,R2被其下方导线短路,因此乙表是电压表。(答案:图 2 中甲为电流表,乙为电压表;图 3 中甲为电压表,乙为电流表练习1、(06 福州)图 6 所示电路中,当开关 S 闭合后,要使电阻 R1、R2串联,甲、乙应该接入的是 ( )A.甲接电压表,乙接电流表 B.甲接电流表,乙接电压表C.甲、乙都接电压表 D.甲、乙都接电流表精品文档---下载后可任意编辑2. 如右图所示,在甲、乙两个“○”内选填“灯泡”和”电流表”的符号,使两灯组成并联电路.3.如图 15 所示电路中有两个小灯,请在图中○内,分别填入及或的符号,要求电键闭合时两灯均能发光,且两电表的示数均不为零。3.如下图(左)所示电路中有两个小灯,请在图中○内,分别填入及或的符号,要求电键闭合时两灯均能发光,且两电表的示数均不为零。 4.(05 顺义区)如上图(右)所示电路中,在甲、乙两处分别接入电表,当开关闭合后,两灯均能发光.则甲是________表,乙是________表. 17.在如图 17 所示的电路中 R1和 R2并联,现用电压表和电流表测量电路中的电压和电流,请在○内填写相应的符号。图 17如图 R1和 R2是并...
