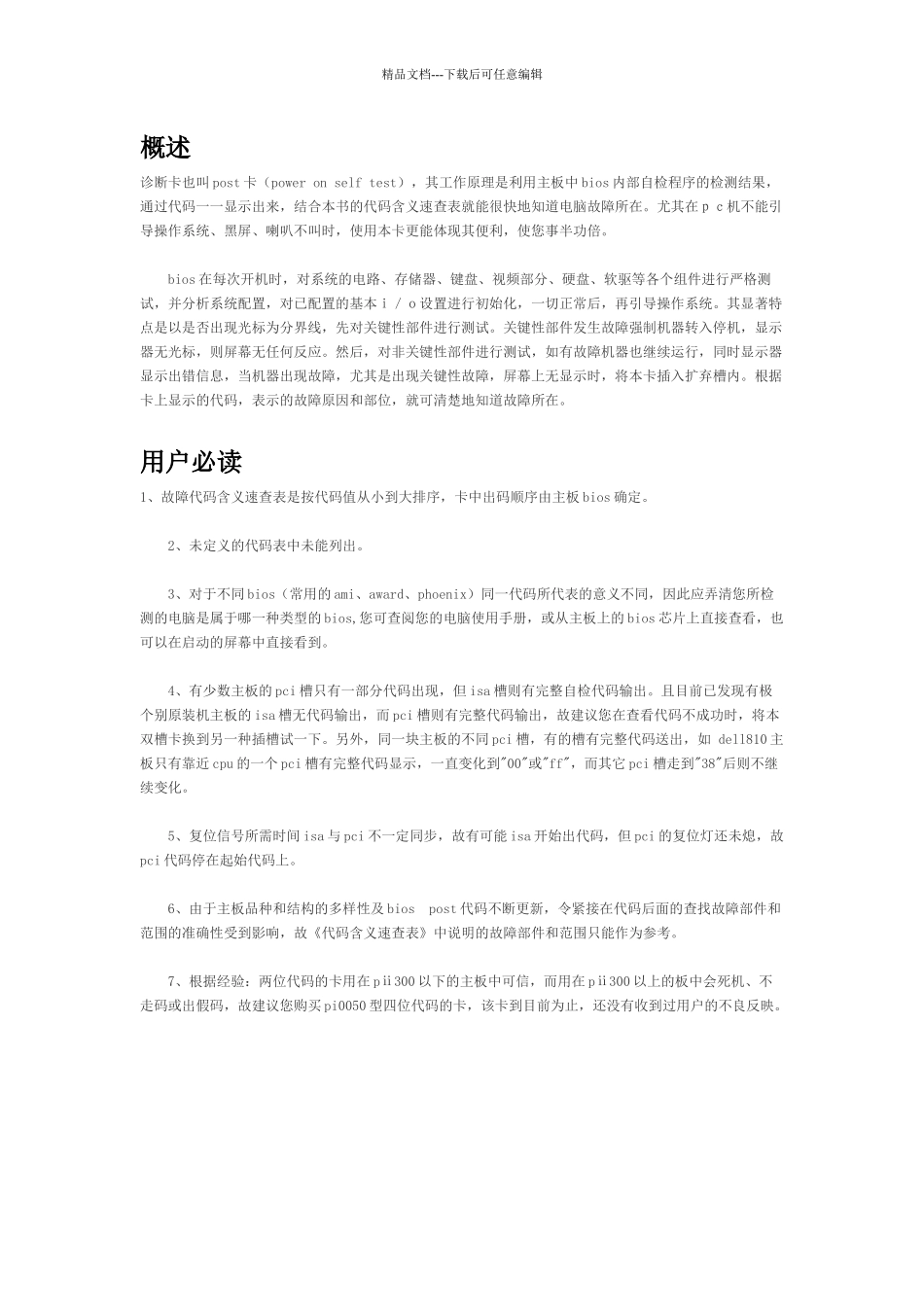

精品文档---下载后可任意编辑概述诊断卡也叫 post 卡（power on self test），其工作原理是利用主板中 bios 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在ｐｃ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。 bios 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本ｉ／ｏ设置进行初始化，一切正常后，再引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息，当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板 bios 确定。 2、未定义的代码表中未能列出。 3、对于不同 bios（常用的 ami、award、phoenix）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的 bios,您可查阅您的电脑使用手册，或从主板上的 bios 芯片上直接查看，也可以在启动的屏幕中直接看到。 4、有少数主板的 pci 槽只有一部分代码出现，但 isa 槽则有完整自检代码输出。且目前已发现有极个别原装机主板的 isa 槽无代码输出，而 pci 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同 pci 槽，有的槽有完整代码送出，如 dell810 主板只有靠近 cpu 的一个 pci 槽有完整代码显示，一直变化到"00"或"ff"，而其它 pci 槽走到"38"后则不继续变化。 5、复位信号所需时间 isa 与 pci 不一定同步，故有可能 isa 开始出代码，但 pci 的复位灯还未熄，故pci 代码停在起始代码上。 6、由于主板品种和结构的多样性及 bios post 代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。 7、根据经验：两位代码的卡用在 pⅱ300 以下的主板中可信，而用在 pⅱ300 以上的板中会死机、不走码或出假码，故建议您购买 pi0050 型四位代码的卡，该卡到...
