单相桥式半控整流器设计课题报告

单相桥式半控整流器设计课题报告_第1页
1/9
单相桥式半控整流器设计课题报告_第2页
2/9
单相桥式半控整流器设计课题报告_第3页
3/9

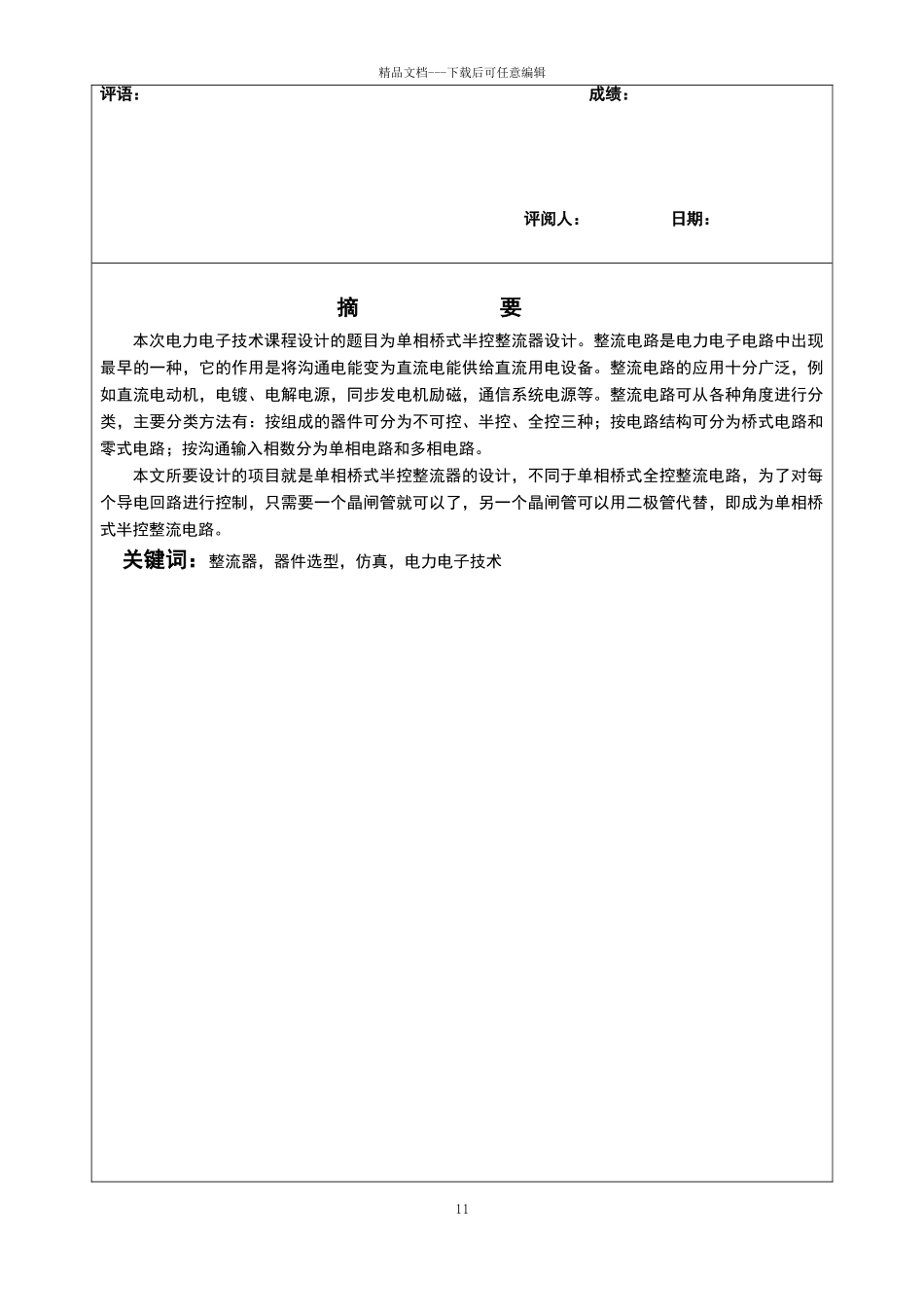

精品文档---下载后可任意编辑评语: 成绩: 评阅人: 日期:摘 要 本次电力电子技术课程设计的题目为单相桥式半控整流器设计。整流电路是电力电子电路中出现最早的一种,它的作用是将沟通电能变为直流电能供给直流用电设备。整流电路的应用十分广泛,例如直流电动机,电镀、电解电源,同步发电机励磁,通信系统电源等。整流电路可从各种角度进行分类,主要分类方法有:按组成的器件可分为不可控、半控、全控三种;按电路结构可分为桥式电路和零式电路;按沟通输入相数分为单相电路和多相电路。本文所要设计的项目就是单相桥式半控整流器的设计,不同于单相桥式全控整流电路,为了对每个导电回路进行控制,只需要一个晶闸管就可以了,另一个晶闸管可以用二极管代替,即成为单相桥式半控整流电路。 关键词:整流器,器件选型,仿真,电力电子技术11精品文档---下载后可任意编辑信息与电气工程学院课程设计任务书2024 —2024 学年第 2 学期专业:班级:学号:姓名: 课程设计名称电力电子技术课程设计 设计题目:单相桥式半控整流器设计 ( 输出电压 24V ,电流 3A) 完成期限:设计依据、要求及主要内容一、设计依据设计参数:输出电压 24V、电流 3A二、要求及主要内容 1.主电路、保护电路、控制电路设计; 2.主电路元件的参数计算与选择; 3.计算整流变压器参数、选择其容量和规格; 4.主电路中过电压过电流保护电路的选择及相应电路元件的计算与选择; 5.绘制主电路、保护电路、控制电路设计电气系统原理图;6.写出课程设计报告。其中设计报告要包括有设计的目的,设计原理,设计参数的计算,元器件选型,器件表,电路图的设计说明以及设计的心得等;设计报告 3000 字以上;指导老师(签字): 批准日期:2024 年 6 月 10 日22精品文档---下载后可任意编辑 目 录 1 设计目的与意义………………………………………………………………3 2 设计原理………………………………………………………………………3 3 器件选型………………………………………………………………………4 4 仿真……………………………………………………………………………6 仿真平台与过程…………………………………………………………6 仿真分析…………………………………………………………………7 5 心得体会………………………………………………………………………7 6 参考文献………………………………………...
