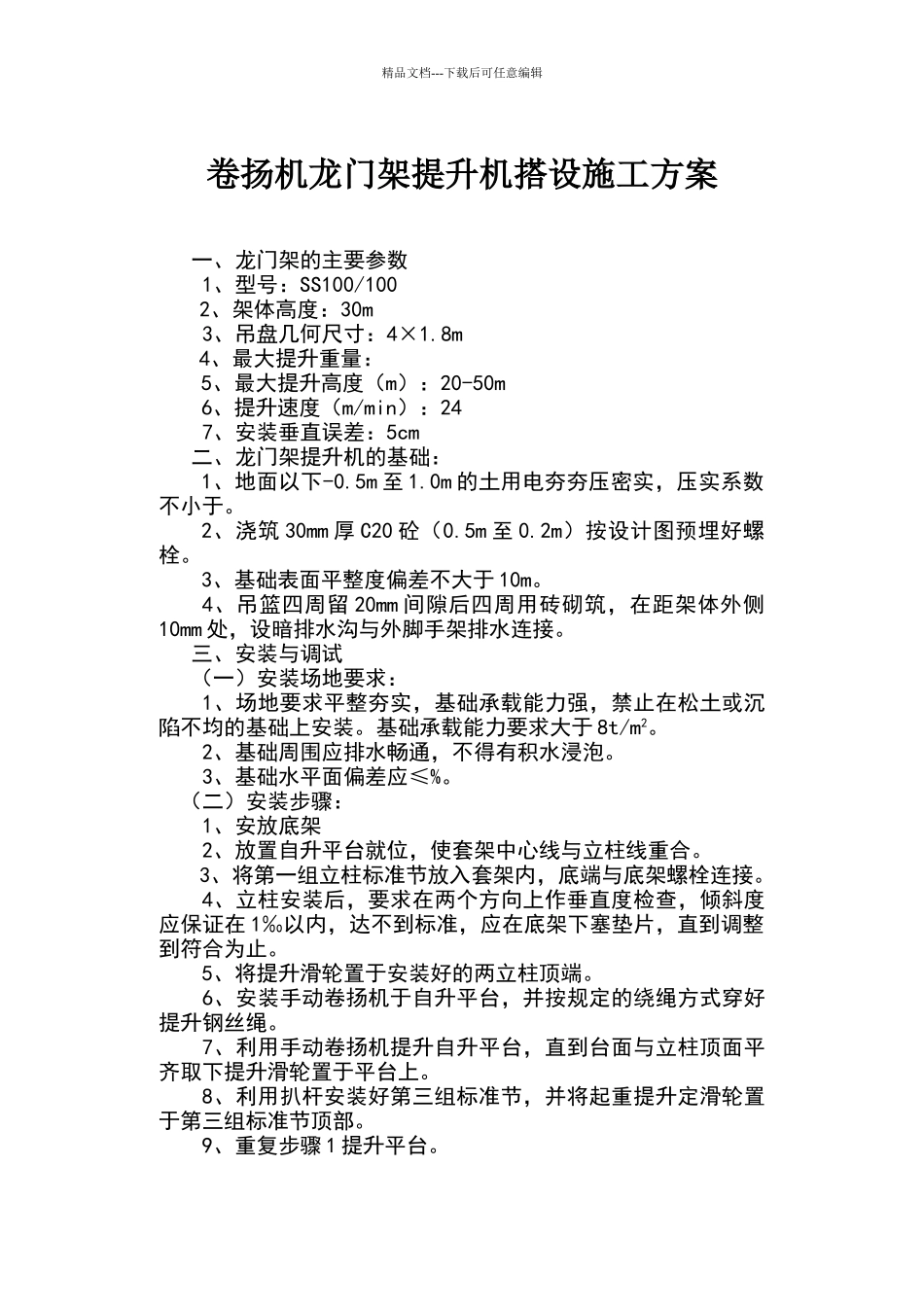

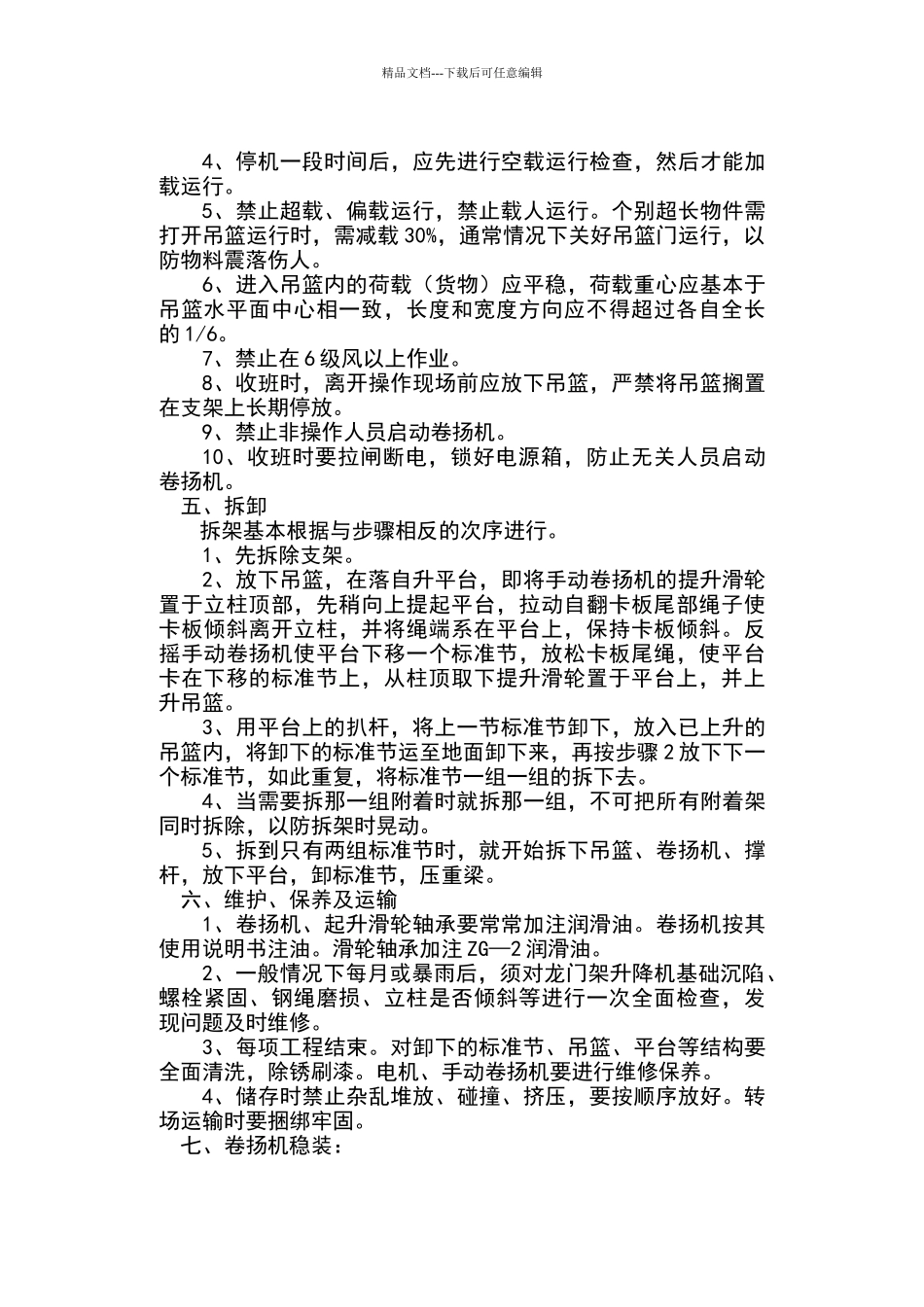

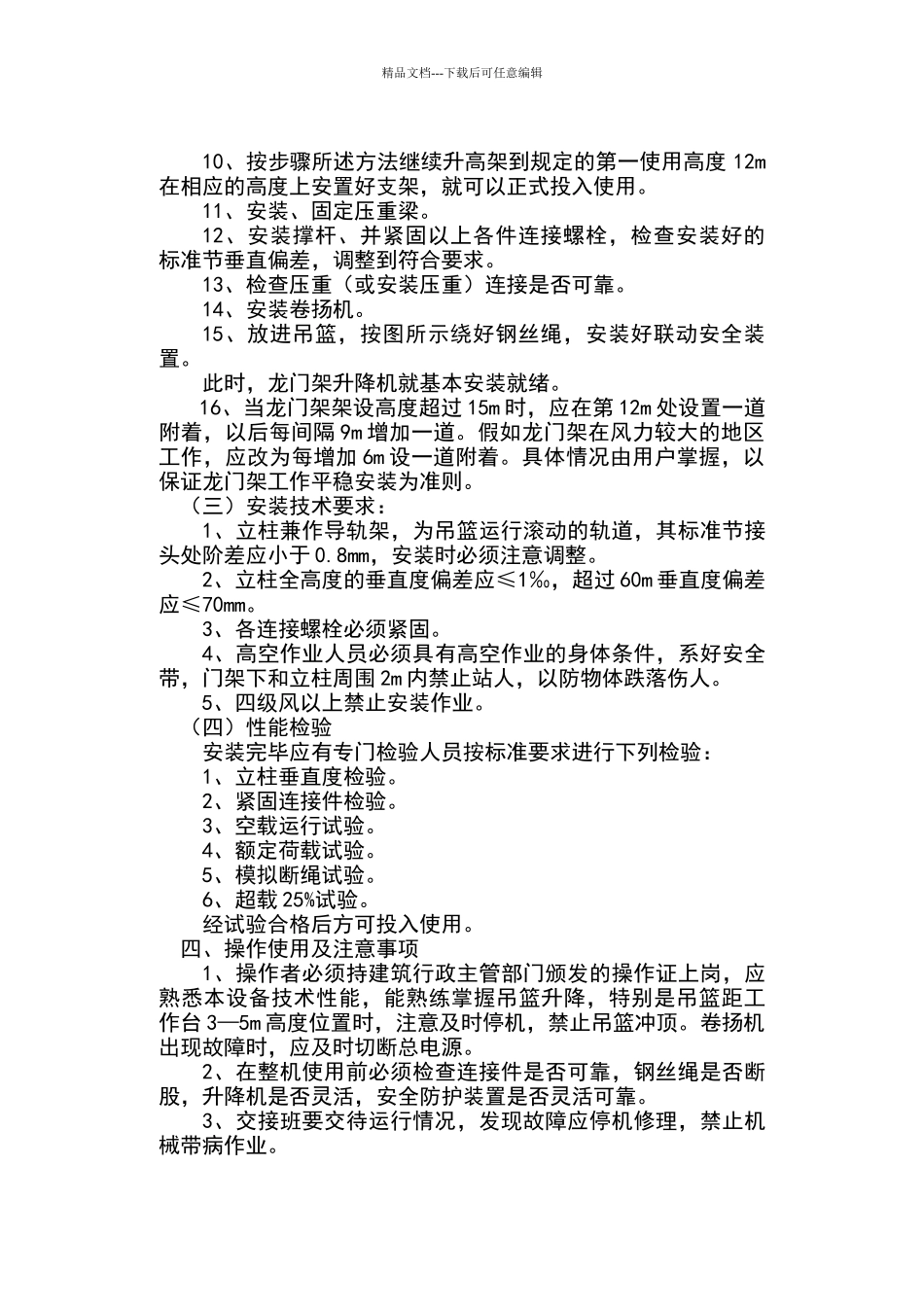

精品文档---下载后可任意编辑卷扬机龙门架提升机搭设施工方案 一、龙门架的主要参数1、型号:SS100/1002、架体高度:30m3、吊盘几何尺寸:4×1.8m4、最大提升重量:5、最大提升高度(m):20-50m6、提升速度(m/min):24 7、安装垂直误差:5cm二、龙门架提升机的基础:1、地面以下-0.5m 至 1.0m 的土用电夯夯压密实,压实系数不小于。2、浇筑 30mm 厚 C20 砼(0.5m 至 0.2m)按设计图预埋好螺栓。3、基础表面平整度偏差不大于 10m。4、吊篮四周留 20mm 间隙后四周用砖砌筑,在距架体外侧10mm 处,设暗排水沟与外脚手架排水连接。 三、安装与调试 (一)安装场地要求:1、场地要求平整夯实,基础承载能力强,禁止在松土或沉陷不均的基础上安装。基础承载能力要求大于 8t/m2。 2、基础周围应排水畅通,不得有积水浸泡。 3、基础水平面偏差应≤%。(二)安装步骤: 1、安放底架2、放置自升平台就位,使套架中心线与立柱线重合。3、将第一组立柱标准节放入套架内,底端与底架螺栓连接。4、立柱安装后,要求在两个方向上作垂直度检查,倾斜度应保证在 1‰以内,达不到标准,应在底架下塞垫片,直到调整到符合为止。5、将提升滑轮置于安装好的两立柱顶端。6、安装手动卷扬机于自升平台,并按规定的绕绳方式穿好提升钢丝绳。7、利用手动卷扬机提升自升平台,直到台面与立柱顶面平齐取下提升滑轮置于平台上。8、利用扒杆安装好第三组标准节,并将起重提升定滑轮置于第三组标准节顶部。9、重复步骤 1 提升平台。精品文档---下载后可任意编辑10、按步骤所述方法继续升高架到规定的第一使用高度 12m在相应的高度上安置好支架,就可以正式投入使用。11、安装、固定压重梁。12、安装撑杆、并紧固以上各件连接螺栓,检查安装好的标准节垂直偏差,调整到符合要求。13、检查压重(或安装压重)连接是否可靠。14、安装卷扬机。15、放进吊篮,按图所示绕好钢丝绳,安装好联动安全装置。此时,龙门架升降机就基本安装就绪。16、当龙门架架设高度超过 15m 时,应在第 12m 处设置一道附着,以后每间隔 9m 增加一道。假如龙门架在风力较大的地区工作,应改为每增加 6m 设一道附着。具体情况由用户掌握,以保证龙门架工作平稳安装为准则。(三)安装技术要求:1、立柱兼作导轨架,为吊篮运行滚动的轨道,其标准节接头处阶差应小于 0.8mm,安装时必须注意调整。2、立柱全高度的垂直度偏差应≤1‰,超过 60m 垂直度偏差应≤70mm。3、各...
