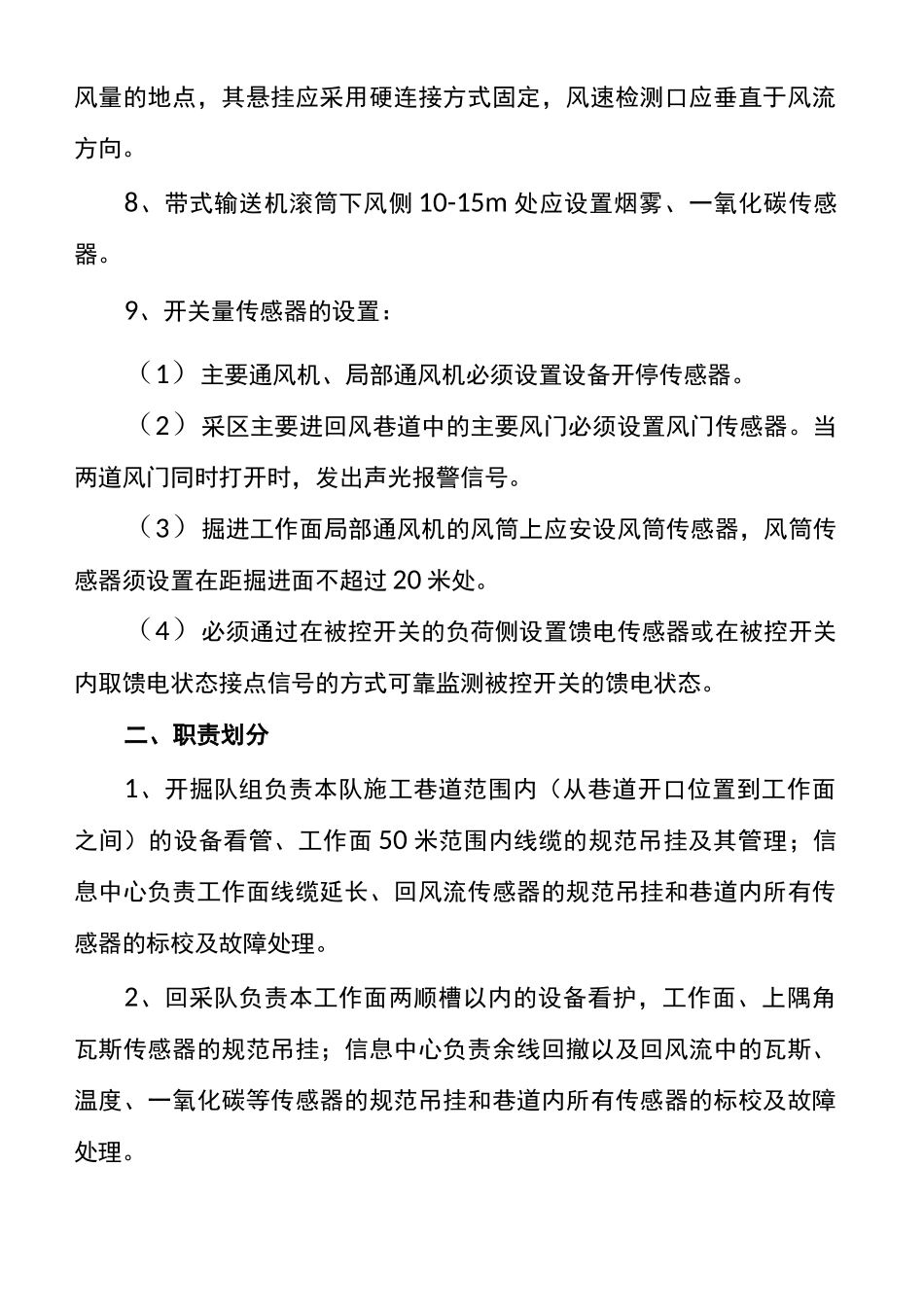

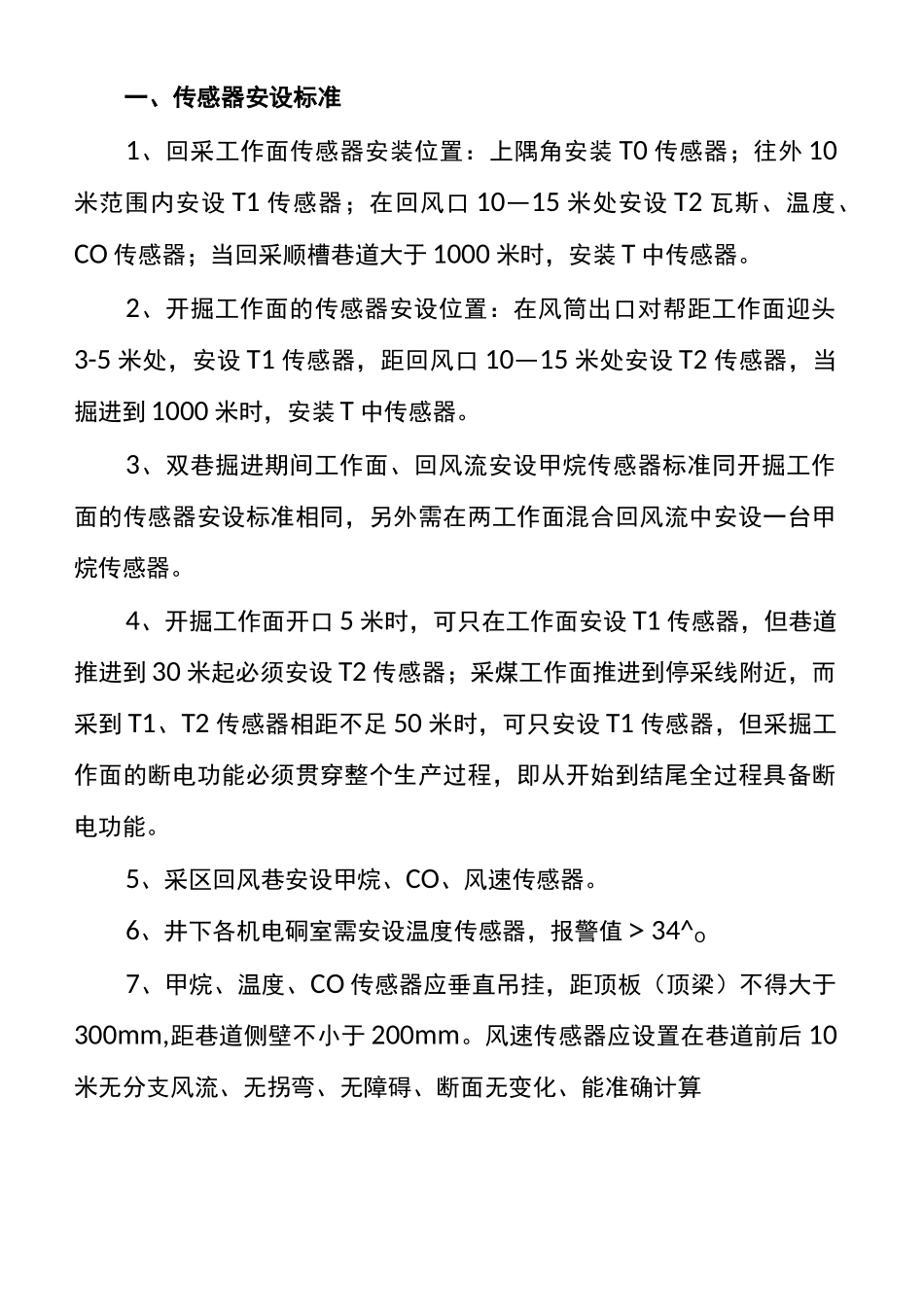

传感器的安装标准CompanyDocumentnumber:WUUT-WUUY-WBBGB-BWYTT-1982GT一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装 T0 传感器；往外 10米范围内安设 T1 传感器；在回风口 10—15 米处安设 T2 瓦斯、温度、CO 传感器；当回采顺槽巷道大于 1000 米时，安装 T 中传感器。2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5 米处，安设 T1 传感器，距回风口 10—15 米处安设 T2 传感器，当掘进到 1000 米时，安装 T 中传感器。3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准相同，另外需在两工作面混合回风流中安设一台甲烷传感器。4、开掘工作面开口 5 米时，可只在工作面安设 T1 传感器，但巷道推进到 30 米起必须安设 T2 传感器；采煤工作面推进到停采线附近，而采到 T1、T2 传感器相距不足 50 米时，可只安设 T1 传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开始到结尾全过程具备断电功能。5、采区回风巷安设甲烷、CO、风速传感器。6、井下各机电硐室需安设温度传感器，报警值＞34^O7、甲烷、温度、CO 传感器应垂直吊挂，距顶板（顶梁）不得大于300mm,距巷道侧壁不小于 200mm。风速传感器应设置在巷道前后 10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。8、带式输送机滚筒下风侧 10-15m 处应设置烟雾、一氧化碳传感器。9、开关量传感器的设置：（1）主要通风机、局部通风机必须设置设备开停传感器。（2）采区主要进回风巷道中的主要风门必须设置风门传感器。当两道风门同时打开时，发出声光报警信号。（3）掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过 20 米处。（4）必须通过在被控开关的负荷侧设置馈电传感器或在被控开关内取馈电状态接点信号的方式可靠监测被控开关的馈电状态。二、职责划分1、开掘队组负责本队施工巷道范围内（从巷道开口位置到工作面之间）的设备看管、工作面 50 米范围内线缆的规范吊挂及其管理；信息中心负责工作面线缆延长、回风流传感器的规范吊挂和巷道内所有传感器的标校及故障处理。2、回采队负责本工作面两顺槽以内的设备看护，工作面、上隅角瓦斯传感器的规范吊挂；信息中心负责余线回撤以及回风流中的瓦斯、温度、一氧化碳等传感器的规范吊挂和巷道内所有传感器...
