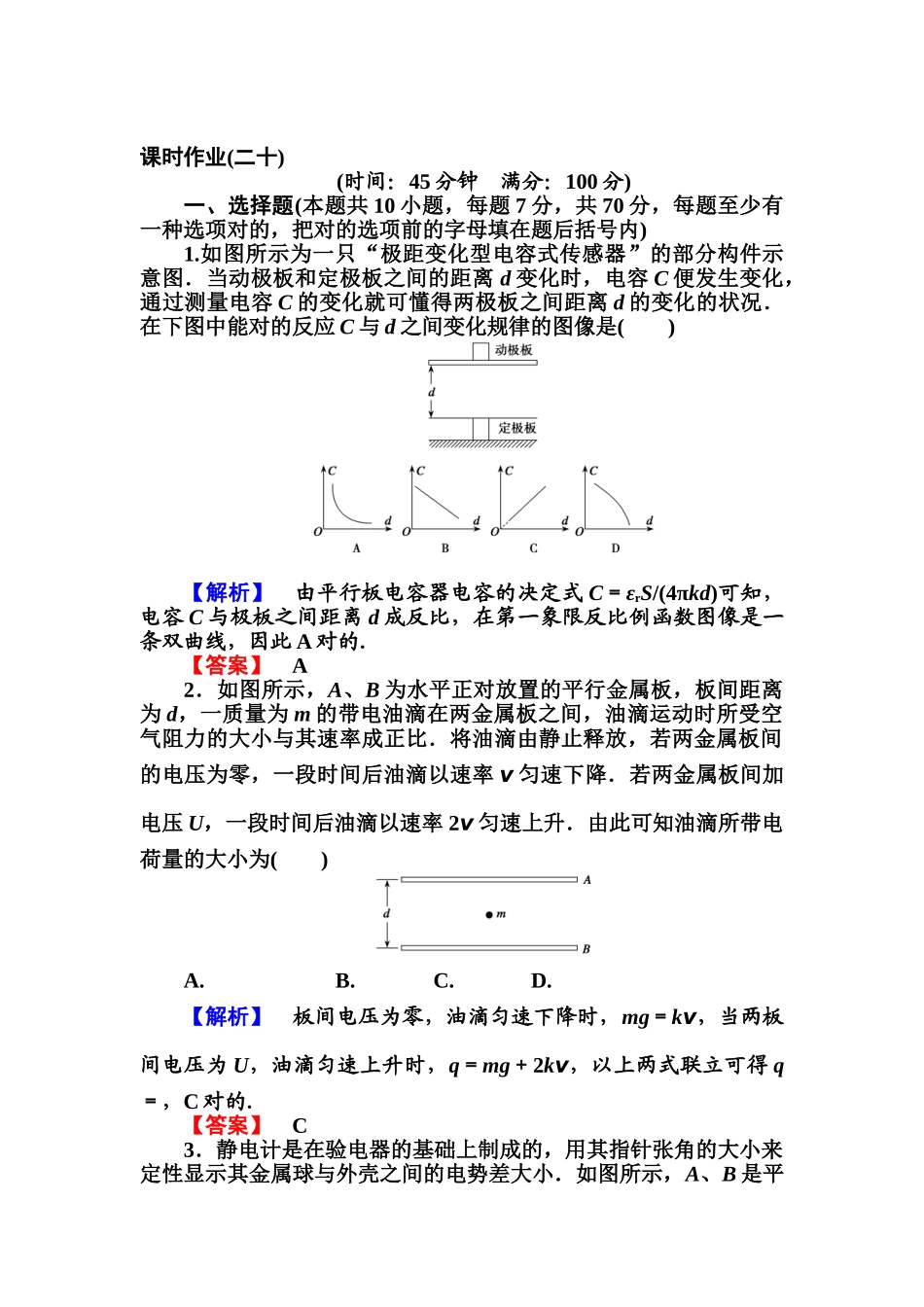

课时作业(二十)(时间:45 分钟 满分:100 分)一、选择题(本题共 10 小题,每题 7 分,共 70 分,每题至少有一种选项对的,把对的选项前的字母填在题后括号内) 1.如图所示为一只“极距变化型电容式传感器”的部分构件示意图.当动极板和定极板之间的距离 d 变化时,电容 C 便发生变化,通过测量电容 C 的变化就可懂得两极板之间距离 d 的变化的状况.在下图中能对的反应 C 与 d 之间变化规律的图像是( )【解析】 由平行板电容器电容的决定式 C=εrS/(4πkd)可知,电容 C 与极板之间距离 d 成反比,在第一象限反比例函数图像是一条双曲线,因此 A 对的.【答案】 A2.如图所示,A、B 为水平正对放置的平行金属板,板间距离为 d,一质量为 m 的带电油滴在两金属板之间,油滴运动时所受空气阻力的大小与其速率成正比.将油滴由静止释放,若两金属板间的电压为零,一段时间后油滴以速率 v 匀速下降.若两金属板间加电压 U,一段时间后油滴以速率 2v 匀速上升.由此可知油滴所带电荷量的大小为( )A. B.C. D.【解析】 板间电压为零,油滴匀速下降时,mg=kv,当两板间电压为 U,油滴匀速上升时,q=mg+2kv,以上两式联立可得 q=,C 对的.【答案】 C3.静电计是在验电器的基础上制成的,用其指针张角的大小来定性显示其金属球与外壳之间的电势差大小.如图所示,A、B 是平行板电容器的两个金属板,G 为静电计.开始时开关 S 闭合,静电计指针张开一定角度,为了使指针张开的角度增大些,下列采用的措施可行的是( )A.断开开关 S 后,将 A、B 分开些B.保持开关 S 闭合,将 A、B 两极板分开些C.保持开关 S 闭合,将 A、B 两极板靠近些D.保持开关 S 闭合,将滑动变阻器滑动触头向右移动【解析】 要使静电计的指针张开角度增大些,必须使静电计金属球和外壳之间的电势差增大,断开开关 S 后,将 A、B 分开些,电容器的带电荷量不变,电容减小,电势差增大,A 对的;保持开关 S 闭合,将 A、B 两极板分开或靠近些,静电计金属球和外壳之间的电势差不变,B、C 错误;保持开关 S 闭合,将滑动变阻器滑动触头向右或向左移动,静电计金属球和外壳之间的电势差不变,D错误.【答案】 A4.如图所示,示波器的示波管可视为加速电场与偏转电场的组合,若已知加速电压为 U1,偏转电压为 U2,偏转极板长为 L,极板间距为 d,且电子被加速前的初速度可忽视,则有关示波器敏...
