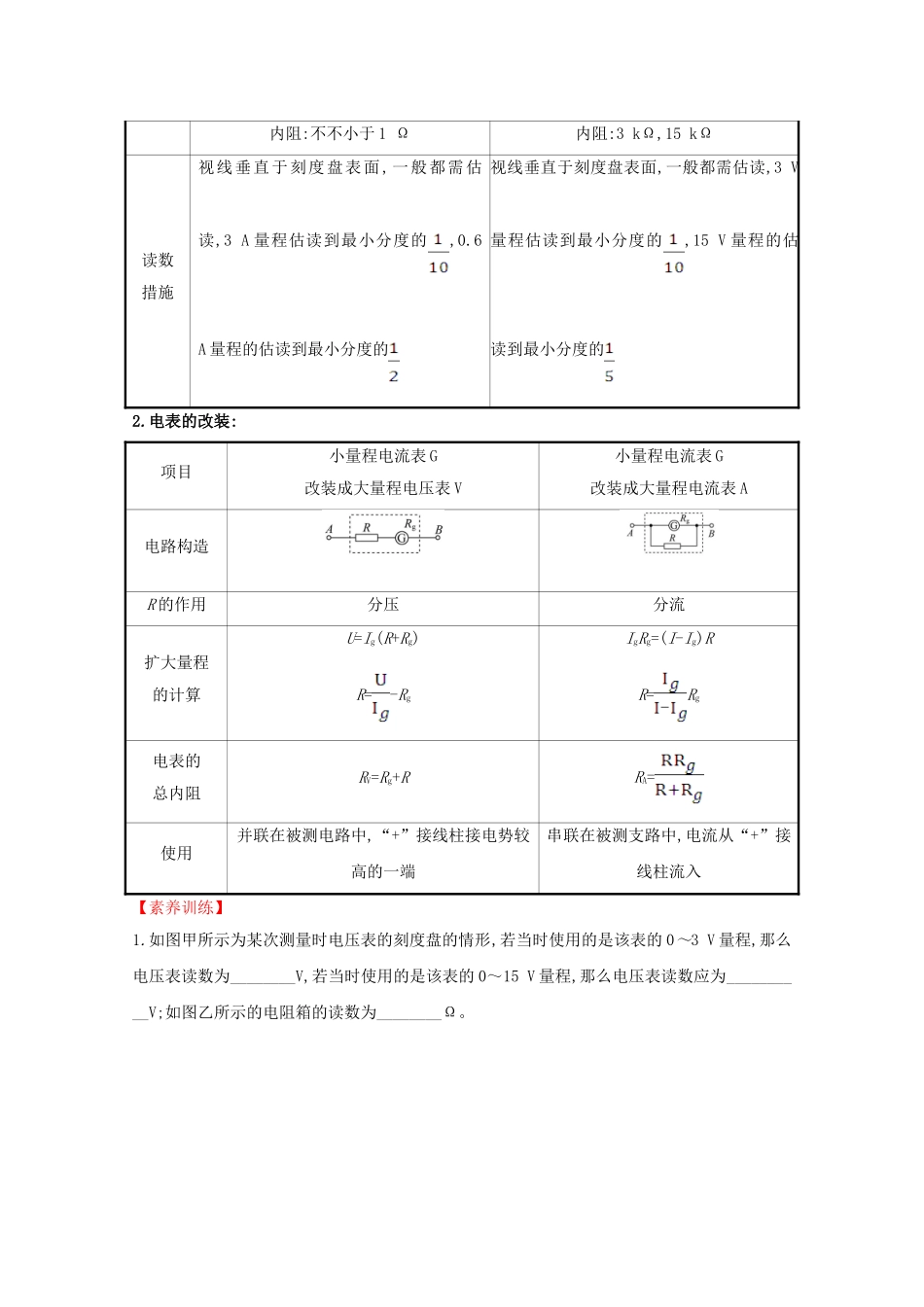

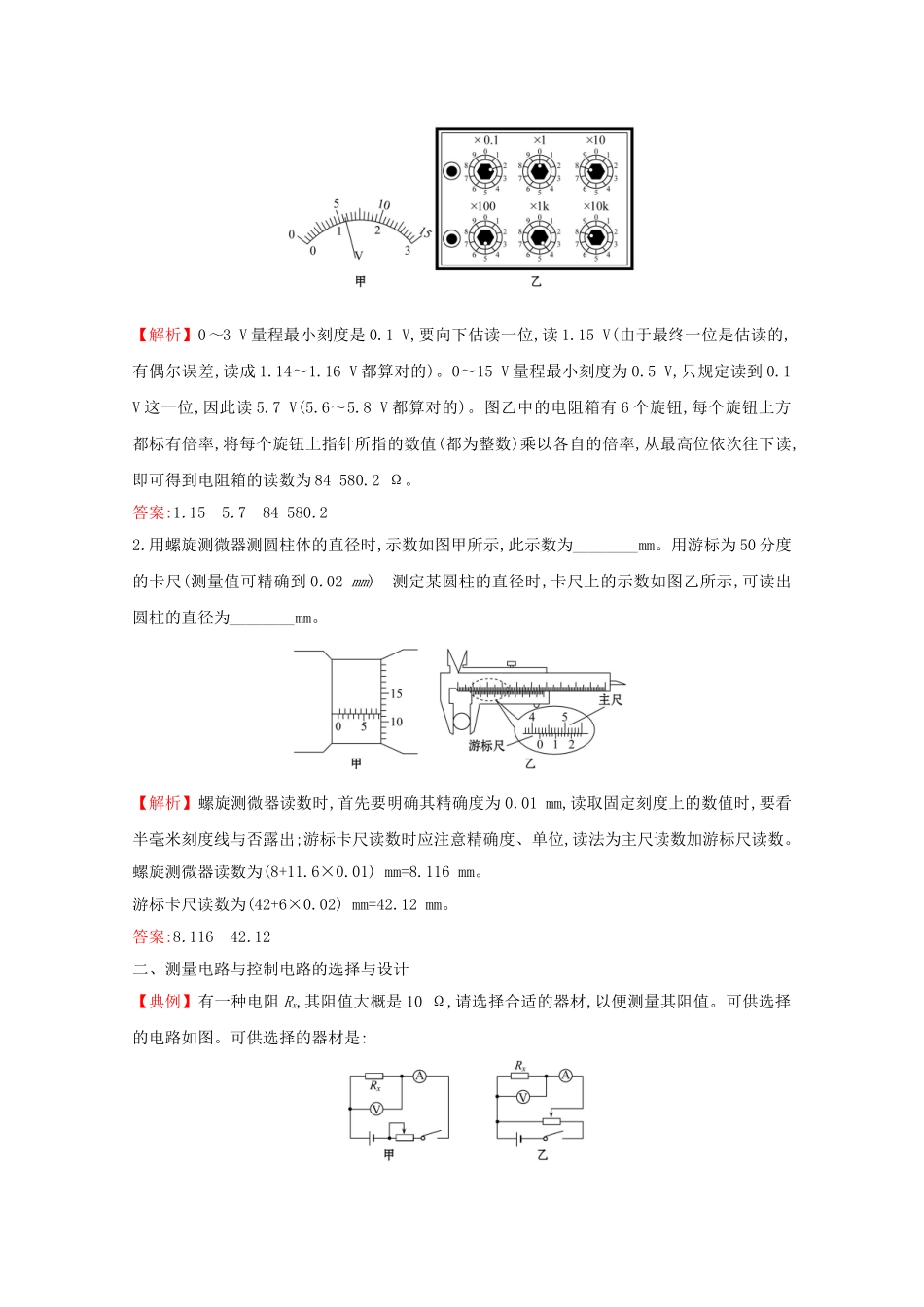

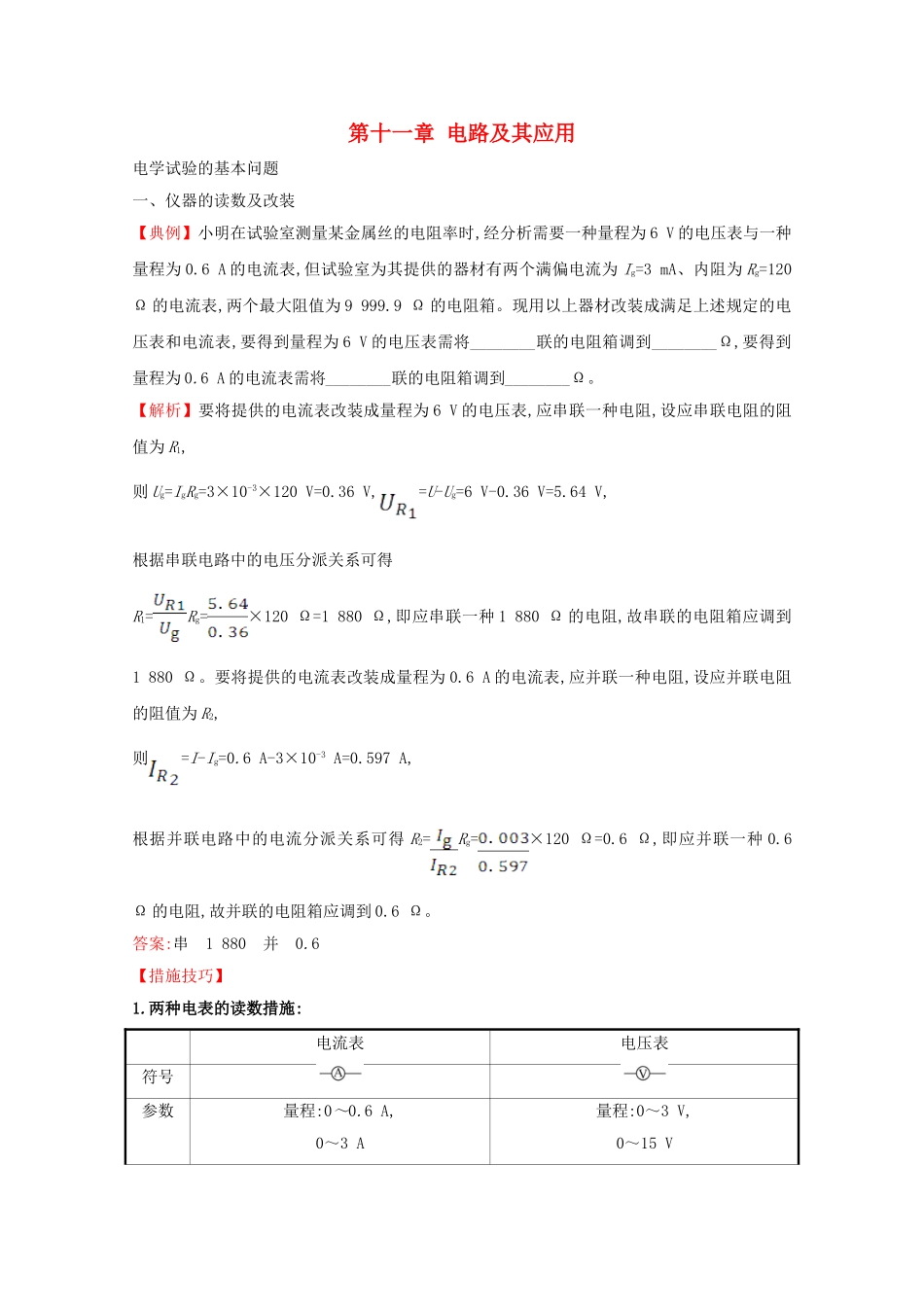

第十一章 电路及其应用电学试验的基本问题一、仪器的读数及改装【典例】小明在试验室测量某金属丝的电阻率时,经分析需要一种量程为 6 V 的电压表与一种量程为 0.6 A 的电流表,但试验室为其提供的器材有两个满偏电流为 Ig=3 mA、内阻为 Rg=120 Ω 的电流表,两个最大阻值为 9 999.9 Ω 的电阻箱。现用以上器材改装成满足上述规定的电压表和电流表,要得到量程为 6 V 的电压表需将________联的电阻箱调到________Ω,要得到量程为 0.6 A 的电流表需将________联的电阻箱调到________Ω。 【解析】要将提供的电流表改装成量程为 6 V 的电压表,应串联一种电阻,设应串联电阻的阻值为 R1,则 Ug=IgRg=3×10-3×120 V=0.36 V,=U-Ug=6 V-0.36 V=5.64 V,根据串联电路中的电压分派关系可得R1=Rg=×120 Ω=1 880 Ω,即应串联一种 1 880 Ω 的电阻,故串联的电阻箱应调到1 880 Ω。要将提供的电流表改装成量程为 0.6 A 的电流表,应并联一种电阻,设应并联电阻的阻值为 R2,则=I-Ig=0.6 A-3×10-3 A=0.597 A,根据并联电路中的电流分派关系可得 R2=Rg=×120 Ω=0.6 Ω,即应并联一种 0.6 Ω 的电阻,故并联的电阻箱应调到 0.6 Ω。答案:串 1 880 并 0.6【措施技巧】1.两种电表的读数措施:电流表电压表符号参数量程:0～0.6 A,0～3 A量程:0～3 V,0～15 V内阻:不不小于 1 Ω内阻:3 kΩ,15 kΩ读数措施视线垂直于刻度盘表面,一般都需估读,3 A 量程估读到最小分度的,0.6 A 量程的估读到最小分度的视线垂直于刻度盘表面,一般都需估读,3 V量程估读到最小分度的,15 V 量程的估读到最小分度的2.电表的改装:项目小量程电流表 G改装成大量程电压表 V小量程电流表 G改装成大量程电流表 A电路构造R 的作用分压分流扩大量程的计算U=Ig(R+Rg)R=-RgIgRg=(I-Ig)RR=Rg电表的总内阻RV=Rg+RRA=使用并联在被测电路中,“+”接线柱接电势较高的一端串联在被测支路中,电流从“+”接线柱流入【素养训练】1.如图甲所示为某次测量时电压表的刻度盘的情形,若当时使用的是该表的 0～3 V 量程,那么电压表读数为________V,若当时使用的是该表的 0～15 V 量程,那么电压表读数应为__________V;如图乙所示的电阻箱的读数为________Ω。 【解析】0～3 V 量程最小刻度是 0.1 V,要向下估读一位,读 1.15 V(由于最终一位是估读的,有偶尔误差,读成 1.14～1.16 V 都算对的)。0～15 V 量程最小刻度为 0.5 V,只...
