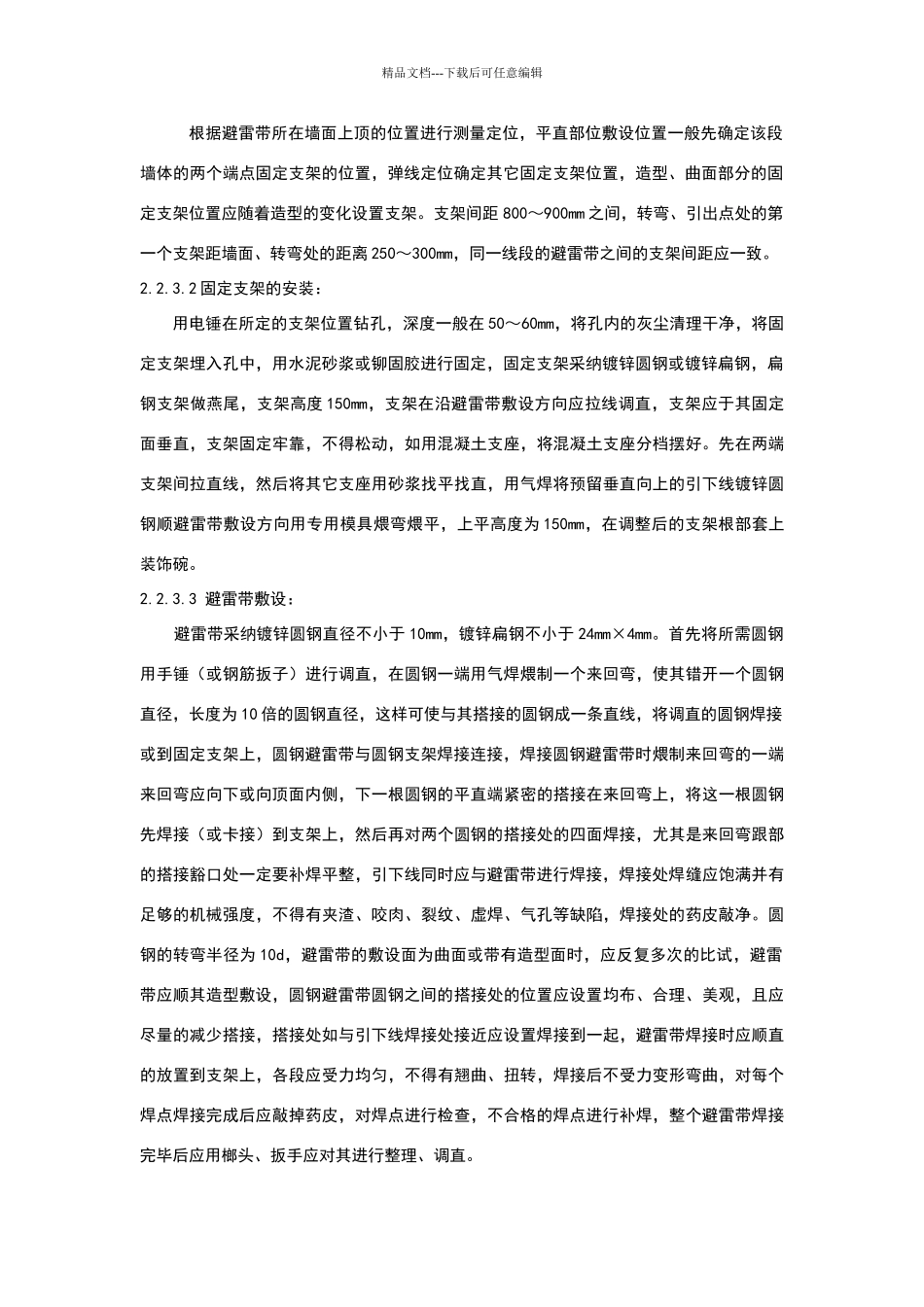

精品文档---下载后可任意编辑屋面避雷带安装技术交底1. 施工前准备： 依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充分的了解，根据其位置如何与避雷带连接进行一一策划，确保无遗漏。 设备工具要求：电焊机、气焊、折弯模具、切割机、钢锯、粉线袋、线绳等设备齐全完好，满足施工现场要求。2.操作工艺工艺流程：熟悉图纸→材料进场检验→配合预留→定位放线→避雷网安装→校正检验→刷油漆→标识 施工方法：2.2.1 引出线配合预留：当土建施工屋面女儿墙时，将建筑物内引下线内的两根钢筋分别用两根避雷带要求规格的镀锌圆钢焊接，从女儿墙内引出，引出高度应不低于 300mm，引出的位置应按两个固定支架的位置预留，不得有误差，同时引出于屋面管道、设备连接的镀锌圆钢。2.2.2 屋面设备、管道的地连接：在土建屋面保温层施工后，将引出于屋面管道、设备连接的镀锌圆钢于屋面上各种金属管道、支架、各种设备用镀锌圆钢沿保温层上面进行焊接连接，如设备未安装，引出设备基础旁边，铸铁排水透气管不能焊接，用－25×3 的镀锌扁钢作成专用支架，用镀锌圆钢（扁钢）顺着透气管引上，引出高度应高于投气帽 250～300mm，顶端应作成尖状，利于接闪，引上镀锌圆钢应于铸铁排水透气管保持平行，支架间距不大于 1000mm，支架距地平、管顶（透气帽）距离分别为 300mm。2.2.3 避雷带的安装：在土建单位屋面工程基本完成后，外墙面工程完成后方能进行避雷带安装。2.2.3.1 定位放线：精品文档---下载后可任意编辑根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设置支架。支架间距 800～900mm 之间，转弯、引出点处的第一个支架距墙面、转弯处的距离 250～300mm，同一线段的避雷带之间的支架间距应一致。2.2.3.2 固定支架的安装：用电锤在所定的支架位置钻孔，深度一般在 50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或铆固胶进行固定，固定支架采纳镀锌圆钢或镀锌扁钢，扁钢支架做燕尾，支架高度 150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。先在两端支架间拉直线，然后将其它支座用砂浆找平找直，用气焊将预留垂直向上的引下线...
