工地塔吊模拟工业级无线监控方案

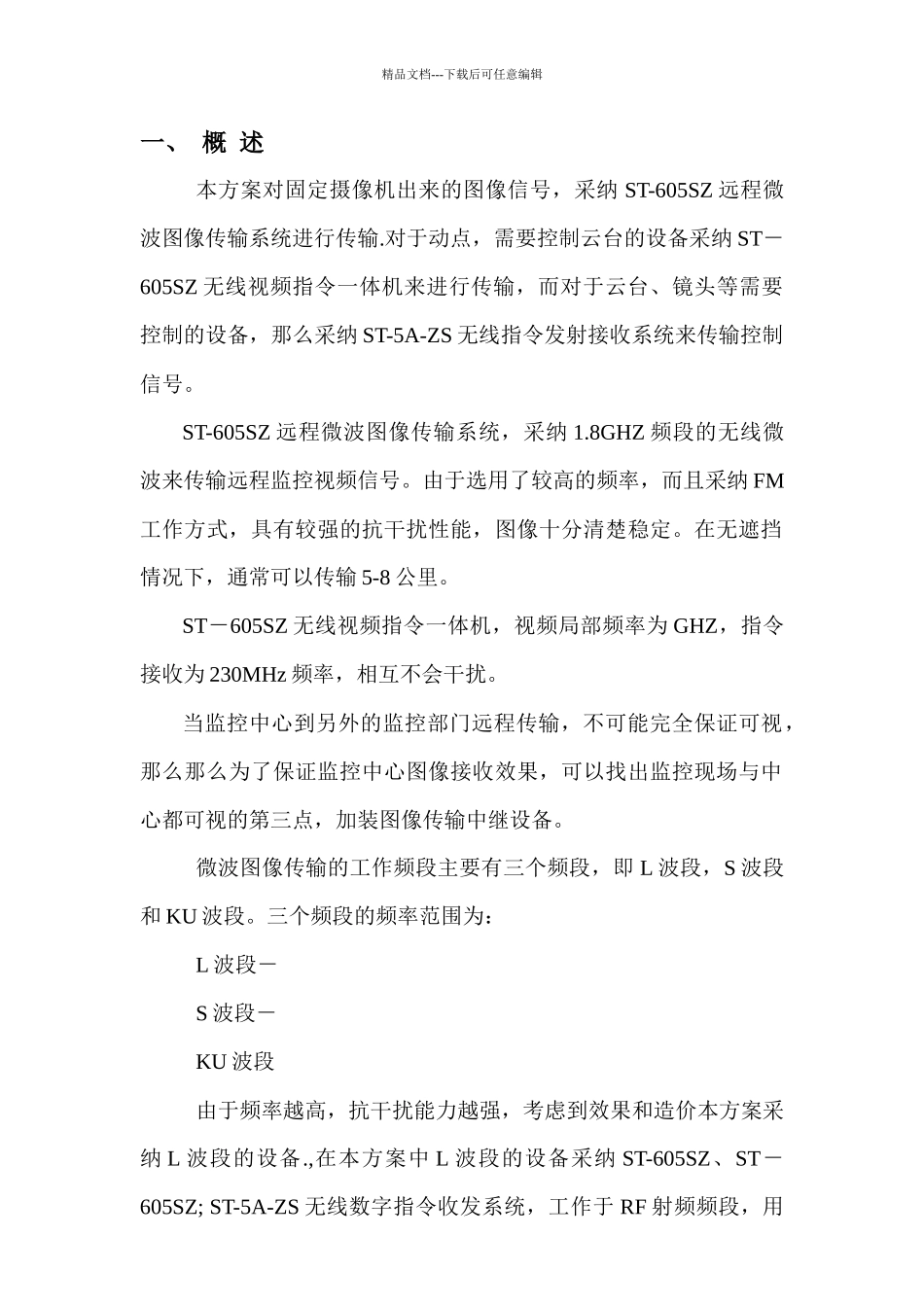

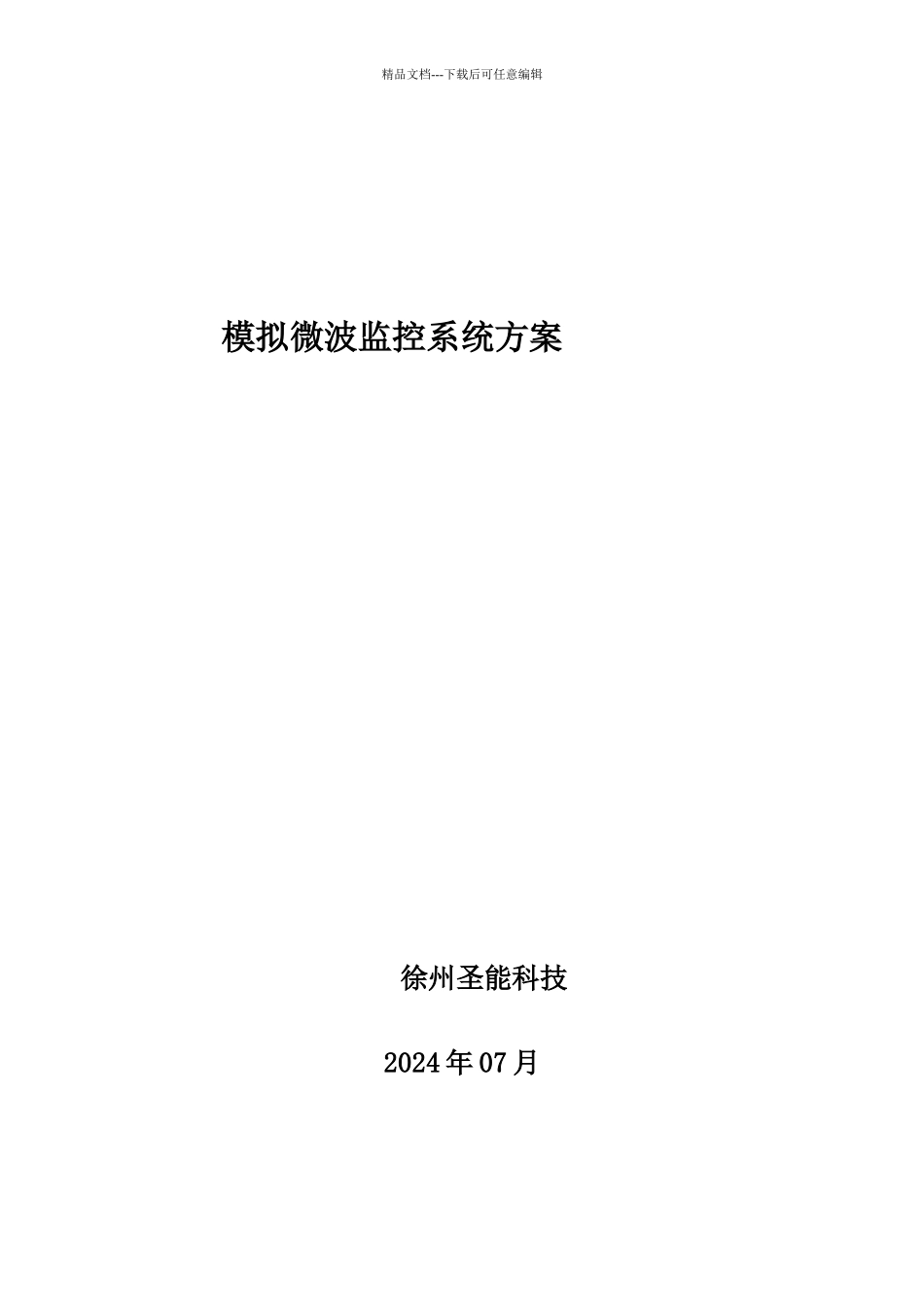

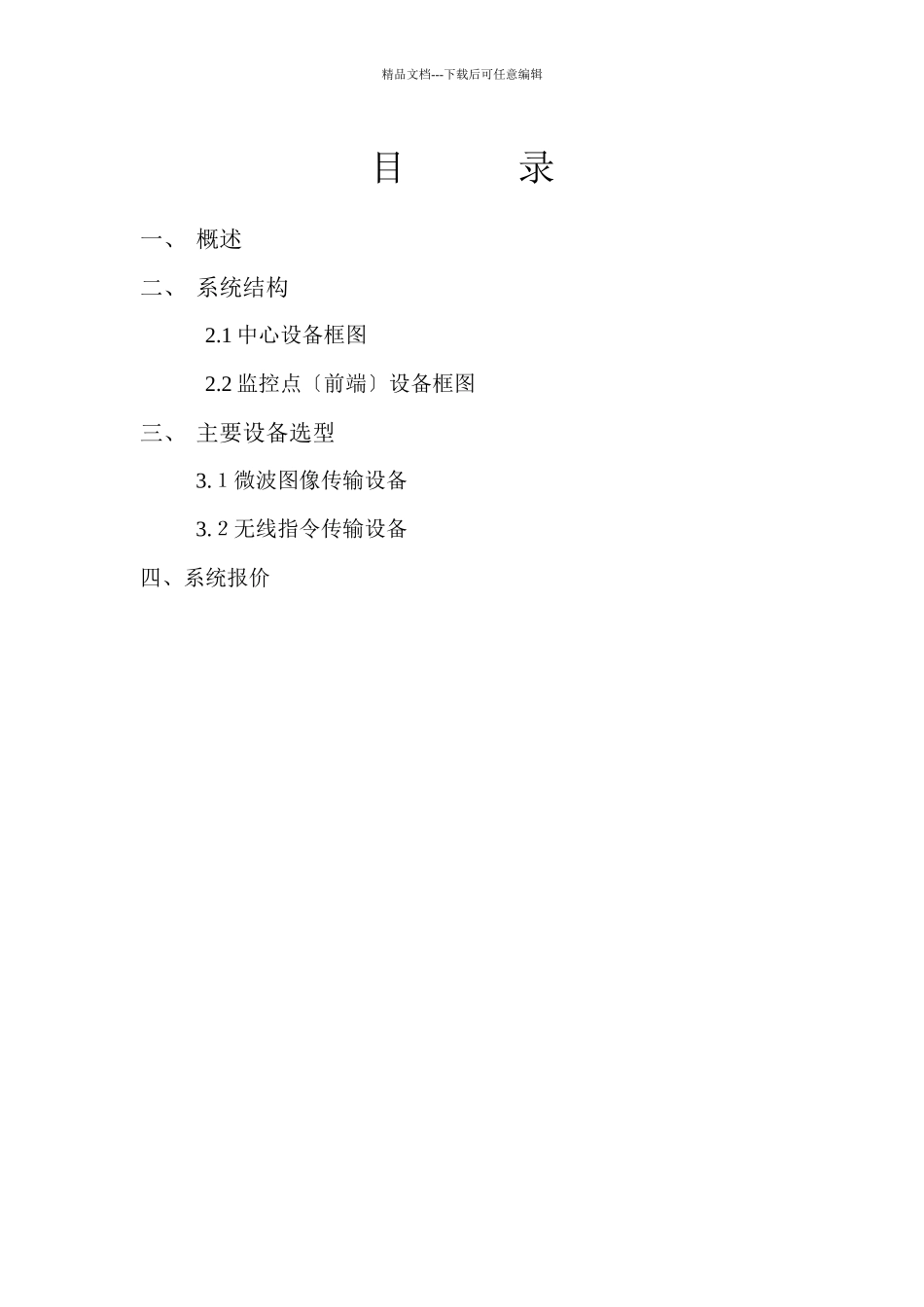

精品文档---下载后可任意编辑 模拟微波监控系统方案徐州圣能科技 2024 年 07 月精品文档---下载后可任意编辑目 录一、 概述二、 系统结构 2.1 中心设备框图 2.2 监控点〔前端〕设备框图三、 主要设备选型3.１微波图像传输设备3.２无线指令传输设备四、系统报价精品文档---下载后可任意编辑一、 概 述本方案对固定摄像机出来的图像信号，采纳 ST-605SZ 远程微波图像传输系统进行传输.对于动点，需要控制云台的设备采纳 ST－605SZ 无线视频指令一体机来进行传输，而对于云台、镜头等需要控制的设备，那么采纳 ST-5A-ZS 无线指令发射接收系统来传输控制信号。ST-605SZ 远程微波图像传输系统，采纳 1.8GHZ 频段的无线微波来传输远程监控视频信号。由于选用了较高的频率，而且采纳 FM工作方式，具有较强的抗干扰性能，图像十分清楚稳定。在无遮挡情况下，通常可以传输 5-8 公里。ST－605SZ 无线视频指令一体机，视频局部频率为 GHZ，指令接收为 230MHz 频率，相互不会干扰。当监控中心到另外的监控部门远程传输，不可能完全保证可视，那么那么为了保证监控中心图像接收效果，可以找出监控现场与中心都可视的第三点，加装图像传输中继设备。微波图像传输的工作频段主要有三个频段，即 L 波段，S 波段和 KU 波段。三个频段的频率范围为：L 波段－S 波段－KU 波段由于频率越高，抗干扰能力越强，考虑到效果和造价本方案采纳 L 波段的设备.,在本方案中 L 波段的设备采纳 ST-605SZ、ST－605SZ; ST-5A-ZS 无线数字指令收发系统，工作于 RF 射频频段，用精品文档---下载后可任意编辑于传输速率为 1200BPS－9600BPS 的串行数字信号。其接口方式有RS232 和 RS485 两种，它既可以与 ST 多媒体控制系统配合使用，又能与美国 PELCO，美国 AD 等控制矩阵和控制键盘相配套，应用十分灵活。ST-5A-ZS 的 工 作 方 式 为 点 频 方 式 ， 频 点 通 常 有150MHZ、230MHZ 和 450MHZ 等频点，发射功率为 5W，视控制距离而定。由于工作频率远低于图像传输的频率，能够饶绕过一般障碍物，一般情况下，某单位监控中心到前端距离不远并且无高山等大的障碍物时，无须中继设备，都可以将控制指令传输到监控点现场点。其的工作方式为自控发射方式，即当发射机收到 RS485 或RS232 总线的数据时才发射，平常为待机状态。监控点设备框图三、 主要设备选型监控图像的传输通常有三种方案，即光缆传输...
