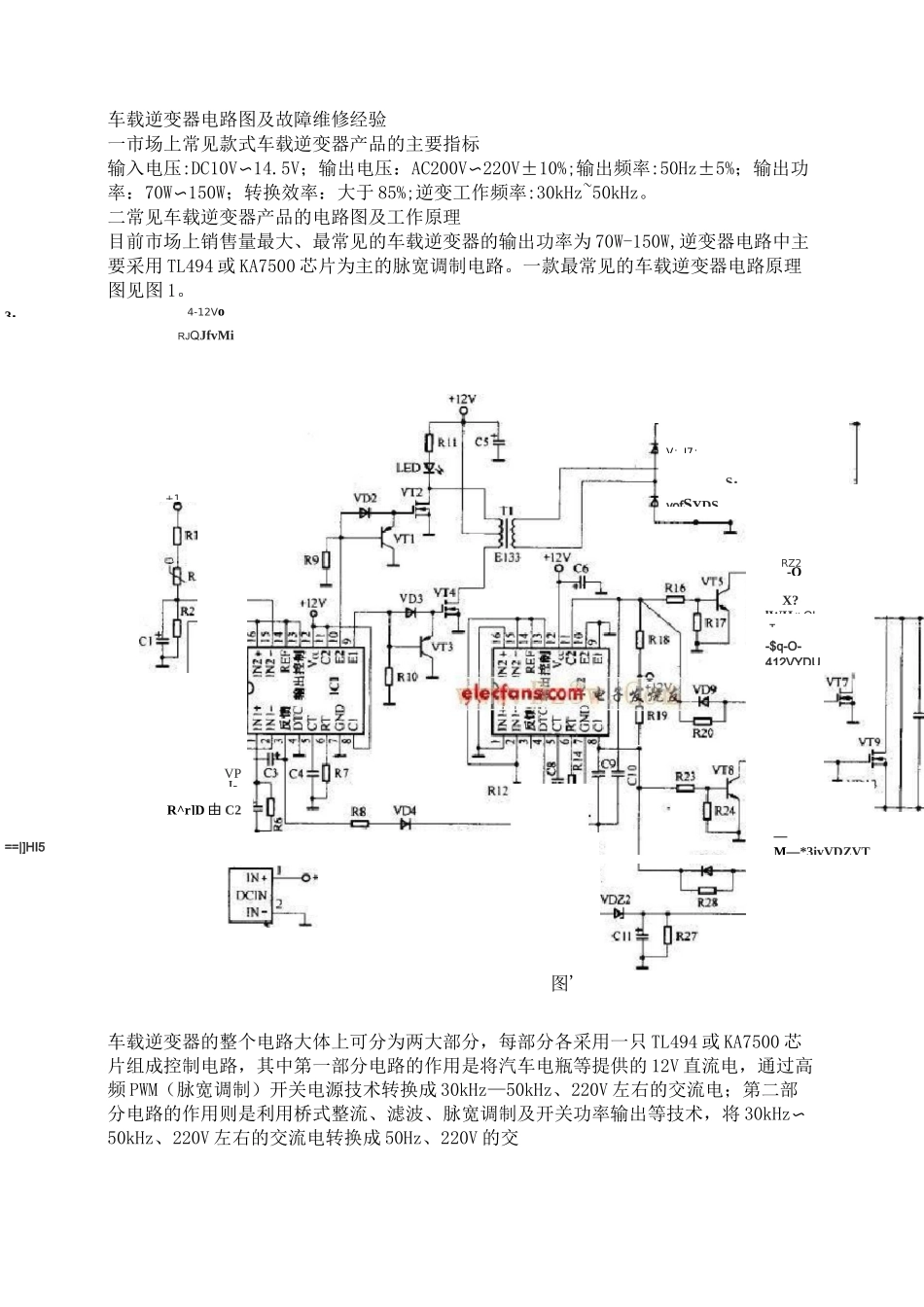

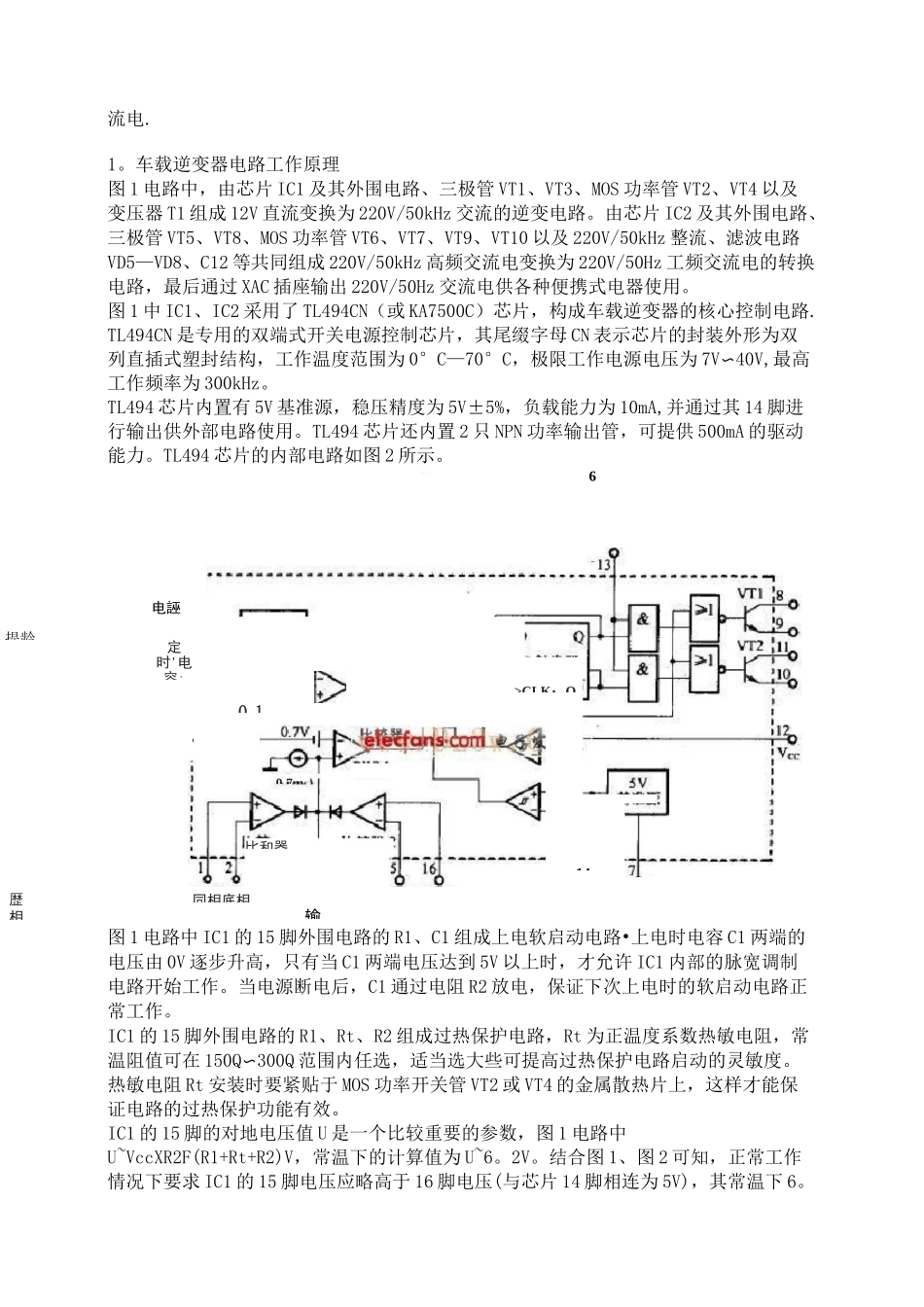

车载逆变器电路图及故障维修经验一市场上常见款式车载逆变器产品的主要指标输入电压:DC10V〜14.5V;输出电压:AC200V〜220V±10%;输出频率:50Hz±5%;输出功率:70W〜150W;转换效率:大于 85%;逆变工作频率:30kHz~50kHz。二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为 70W-150W,逆变器电路中主要采用 TL494 或 KA7500 芯片为主的脉宽调制电路。一款最常见的车载逆变器电路原理图见图 1。图'车载逆变器的整个电路大体上可分为两大部分,每部分各采用一只 TL494 或 KA7500 芯片组成控制电路,其中第一部分电路的作用是将汽车电瓶等提供的 12V 直流电,通过高频 PWM(脉宽调制)开关电源技术转换成 30kHz—50kHz、220V 左右的交流电;第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术,将 30kHz〜50kHz、220V 左右的交流电转换成 50Hz、220V 的交+14-12VoRJQJfvMiVPI-R^r]D 由 C2RZ2-OTX?lWHJLCI==|]HI5V:J7:S:vofSYDS—M―*3ivVDZVT3;-$q-O-412VYDU流电.1。车载逆变器电路工作原理图 1 电路中,由芯片 IC1 及其外围电路、三极管 VT1、VT3、MOS 功率管 VT2、VT4 以及变压器 T1 组成 12V 直流变换为 220V/50kHz 交流的逆变电路。由芯片 IC2 及其外围电路、三极管 VT5、VT8、MOS 功率管 VT6、VT7、VT9、VT10 以及 220V/50kHz 整流、滤波电路VD5—VD8、C12 等共同组成 220V/50kHz 高频交流电变换为 220V/50Hz 工频交流电的转换电路,最后通过 XAC 插座输出 220V/50Hz 交流电供各种便携式电器使用。图 1 中 IC1、IC2 采用了 TL494CN(或 KA7500C)芯片,构成车载逆变器的核心控制电路.TL494CN 是专用的双端式开关电源控制芯片,其尾缀字母 CN 表示芯片的封装外形为双列直插式塑封结构,工作温度范围为 0°C—70°C,极限工作电源电压为 7V〜40V,最高工作频率为 300kHz。TL494 芯片内置有 5V 基准源,稳压精度为 5V±5%,负载能力为 10mA,并通过其 14 脚进行输出供外部电路使用。TL494 芯片还内置 2 只 NPN 功率输出管,可提供 500mA 的驱动能力。TL494 芯片的内部电路如图 2 所示。图 1 电路中 IC1 的 15 脚外围电路的 R1、C1 组成上电软启动电路•上电时电容 C1 两端的电压由 0V 逐步升高,只有当 C1 两端电压达到 5V 以上时,才允许 IC1 内部的脉宽调制电路开始工...
