广州亚运城综合体育馆钢结构施工技术交流

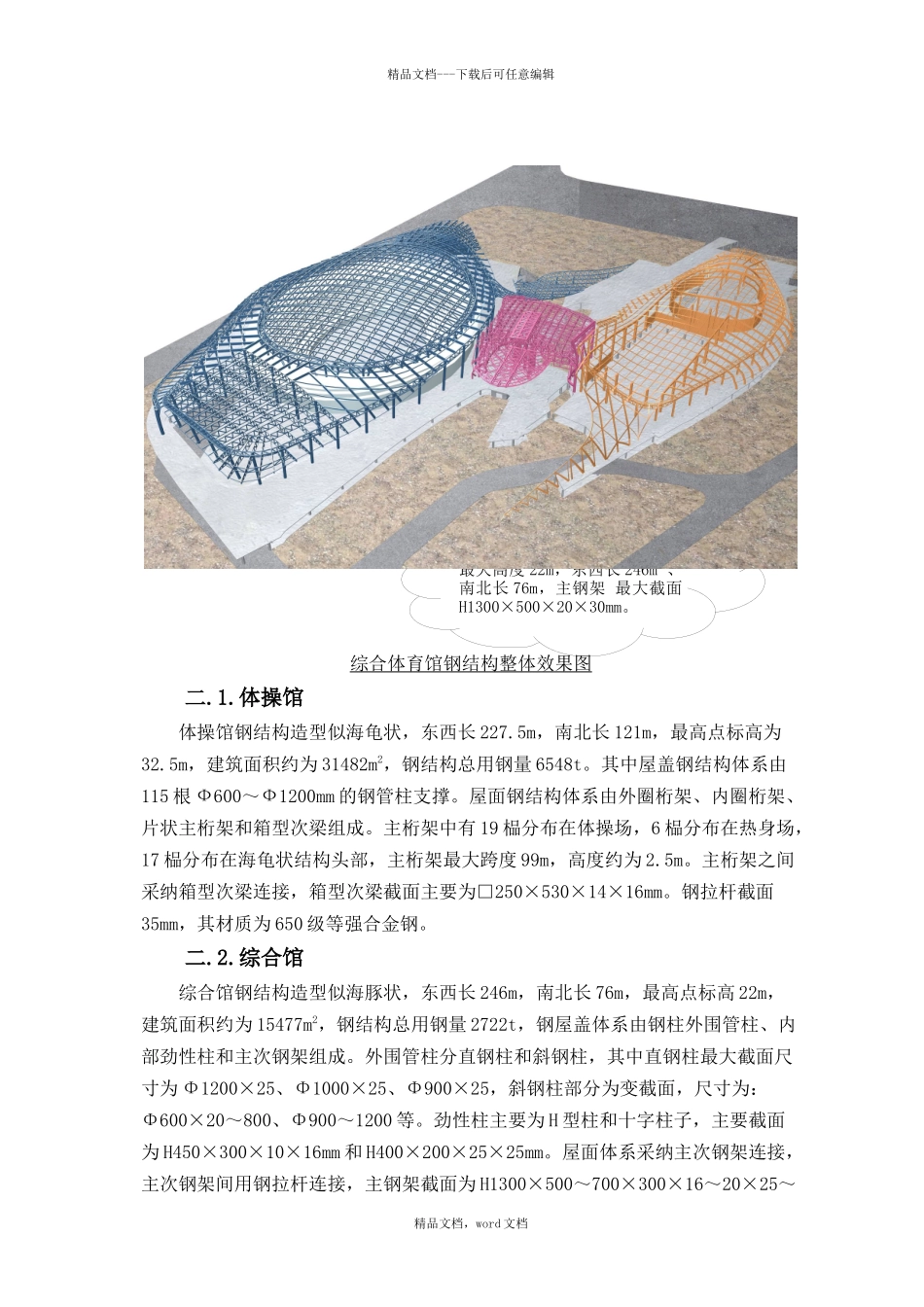

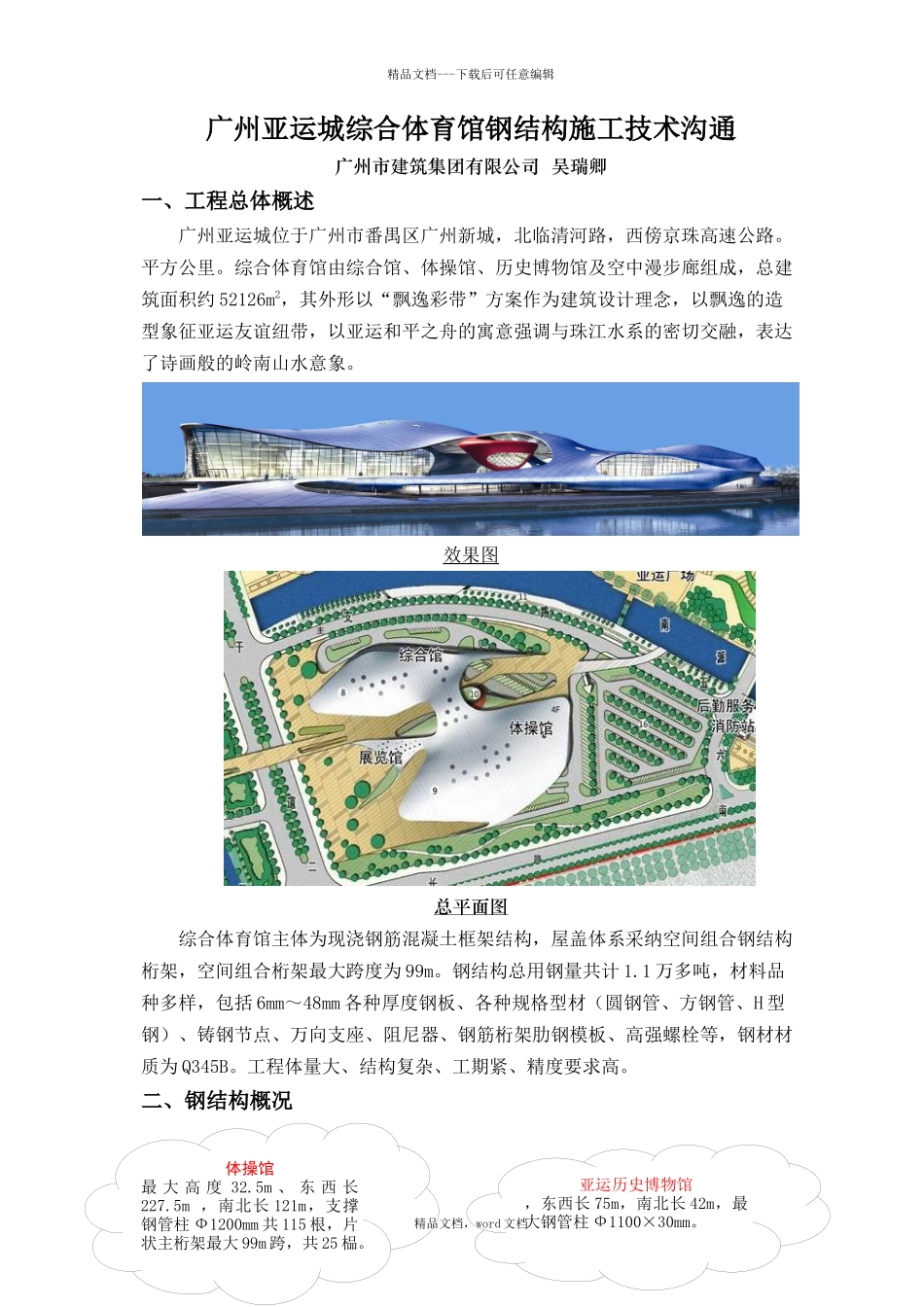

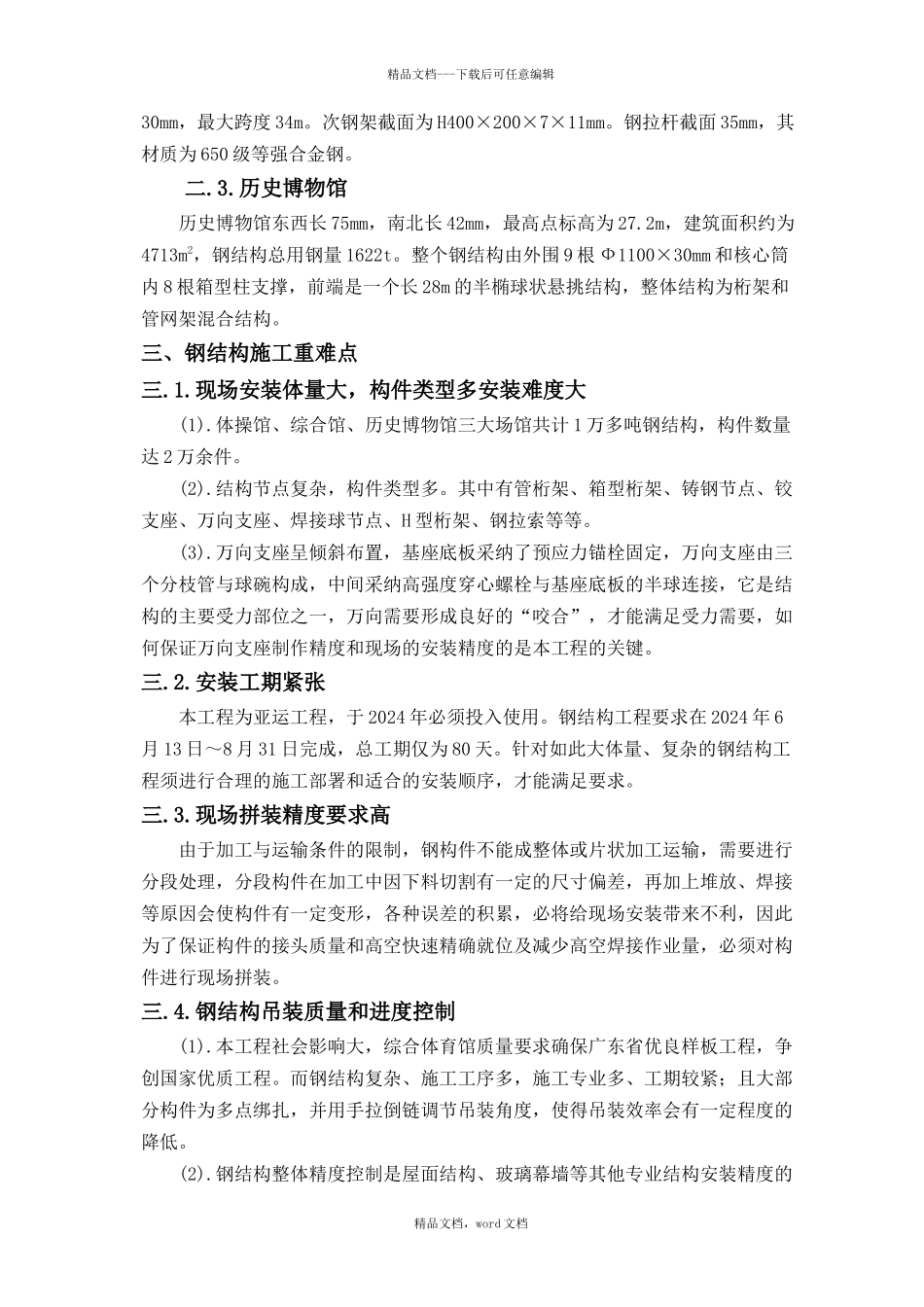

精品文档---下载后可任意编辑广州亚运城综合体育馆钢结构施工技术沟通广州市建筑集团有限公司 吴瑞卿一、工程总体概述广州亚运城位于广州市番禺区广州新城，北临清河路，西傍京珠高速公路。 平方公里。综合体育馆由综合馆、体操馆、历史博物馆及空中漫步廊组成，总建筑面积约 52126m2，其外形以“飘逸彩带”方案作为建筑设计理念，以飘逸的造型象征亚运友谊纽带，以亚运和平之舟的寓意强调与珠江水系的密切交融，表达了诗画般的岭南山水意象。效果图总平面图综合体育馆主体为现浇钢筋混凝土框架结构，屋盖体系采纳空间组合钢结构桁架，空间组合桁架最大跨度为 99m。钢结构总用钢量共计 1.1 万多吨，材料品种多样，包括 6mm～48mm 各种厚度钢板、各种规格型材（圆钢管、方钢管、H 型钢）、铸钢节点、万向支座、阻尼器、钢筋桁架肋钢模板、高强螺栓等，钢材材质为 Q345B。工程体量大、结构复杂、工期紧、精度要求高。二、钢结构概况精品文档，word 文档体操馆最 大 高 度 32.5m 、 东 西 长227.5m ，南北长 121m，支撑钢管柱 Ф1200mm 共 115 根，片状主桁架最大 99m 跨，共 25 榀。亚运历史博物馆，东西长 75m，南北长 42m，最大钢管柱 Ф1100×30mm。精品文档---下载后可任意编辑综合体育馆钢结构整体效果图二.1.体操馆体操馆钢结构造型似海龟状，东西长 227.5m，南北长 121m，最高点标高为32.5m，建筑面积约为 31482m2，钢结构总用钢量 6548t。其中屋盖钢结构体系由115 根 Ф600～Ф1200mm 的钢管柱支撑。屋面钢结构体系由外圈桁架、内圈桁架、片状主桁架和箱型次梁组成。主桁架中有 19 榀分布在体操场，6 榀分布在热身场，17 榀分布在海龟状结构头部，主桁架最大跨度 99m，高度约为 2.5m。主桁架之间采纳箱型次梁连接，箱型次梁截面主要为□250×530×14×16mm。钢拉杆截面35mm，其材质为 650 级等强合金钢。二.2.综合馆综合馆钢结构造型似海豚状，东西长 246m，南北长 76m，最高点标高 22m，建筑面积约为 15477m2，钢结构总用钢量 2722t，钢屋盖体系由钢柱外围管柱、内部劲性柱和主次钢架组成。外围管柱分直钢柱和斜钢柱，其中直钢柱最大截面尺寸为 Φ1200×25、Φ1000×25、Φ900×25，斜钢柱部分为变截面，尺寸为：Φ600×20～800、Φ900～1200 等。劲性柱主要为 H 型柱和十字柱子，主要截面为 H450×300×10×16mm 和 H400×200×25×25mm。屋面体系采纳主次钢架连接，主次钢架...
