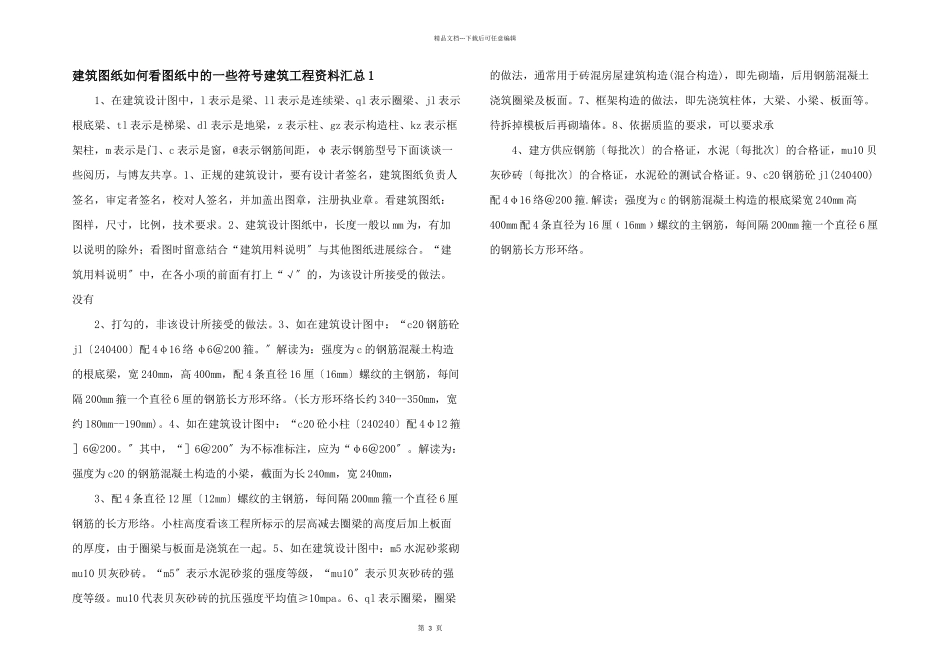

第 3 页精品文档---下载后可任意编辑建筑图纸如何看图纸中的一些符号建筑工程资料汇总 1 1、在建筑设计图中，l 表示是梁、ll 表示是连续梁、ql 表示圈梁、jl 表示根底梁、tl 表示是梯梁、dl 表示是地梁，z 表示柱、gz 表示构造柱、kz 表示框架柱，m 表示是门、c 表示是窗，@表示钢筋间距，φ 表示钢筋型号下面谈谈一些阅历，与博友共享。1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。看建筑图纸：图样，尺寸，比例，技术要求。2、建筑设计图纸中，长度一般以 mm 为，有加以说明的除外；看图时留意结合“建筑用料说明〞与其他图纸进展综合。“建筑用料说明〞中，在各小项的前面有打上“√〞的，为该设计所接受的做法。没有 2、打勾的，非该设计所接受的做法。3、如在建筑设计图中：“c20 钢筋砼jl〔240400〕配 4φ16 络 φ6＠200 箍。〞解读为：强度为 c 的钢筋混凝土构造的根底梁，宽 240mm，高 400mm，配 4 条直径 16 厘〔16mm〕螺纹的主钢筋，每间隔 200mm 箍一个直径 6 厘的钢筋长方形环络。(长方形环络长约 340--350mm，宽约 180mm--190mm)。4、如在建筑设计图中：“c20 砼小柱〔240240〕配 4φ12 箍］6＠200。〞其中，“］6＠200〞为不标准标注，应为“φ6＠200〞。解读为：强度为 c20 的钢筋混凝土构造的小梁，截面为长 240mm，宽 240mm， 3、配 4 条直径 12 厘〔12mm〕螺纹的主钢筋，每间隔 200mm 箍一个直径 6 厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，由于圈梁与板面是浇筑在一起。5、如在建筑设计图中：m5 水泥砂浆砌mu10 贝灰砂砖。“m5〞表示水泥砂浆的强度等级，“mu10〞表示贝灰砂砖的强度等级。mu10 代表贝灰砂砖的抗压强度平均值≥10mpa。6、ql 表示圈梁，圈梁的做法，通常用于砖混房屋建筑构造(混合构造)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。7、框架构造的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。8、依据质监的要求，可以要求承 4、建方供应钢筋〔每批次〕的合格证，水泥〔每批次〕的合格证，mu10 贝灰砂砖〔每批次〕的合格证，水泥砼的测试合格证。9、c20 钢筋砼 jl(240400)配 4φ16 络＠200 箍.解读；强度为 c 的钢筋混凝土构造的根底梁宽 240mm 高400mm 配 4 条直径为 16 厘﹙16mm﹚螺纹的主钢筋，每间隔 200mm 箍一个直径 6 厘的钢筋长方形环络。
