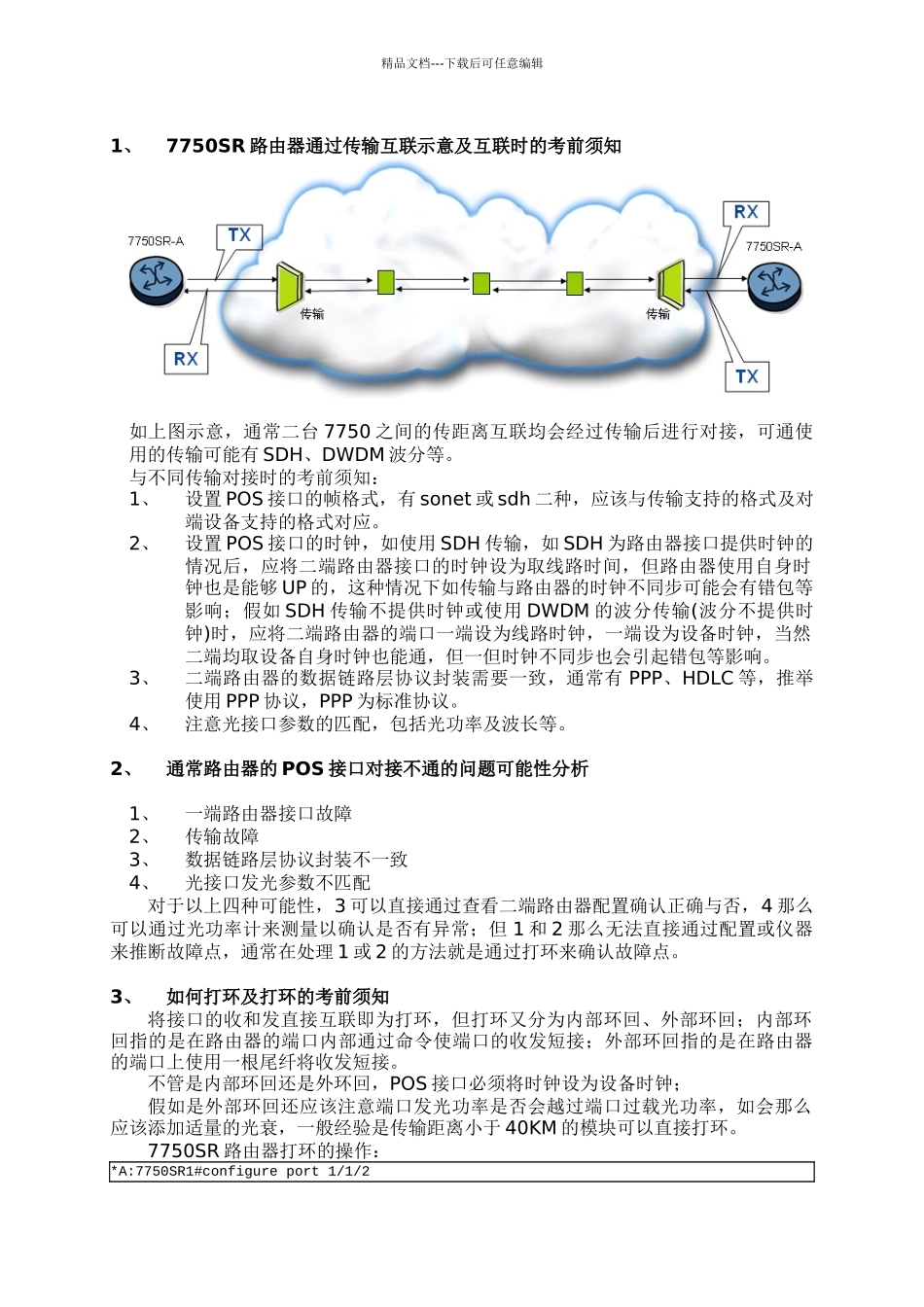

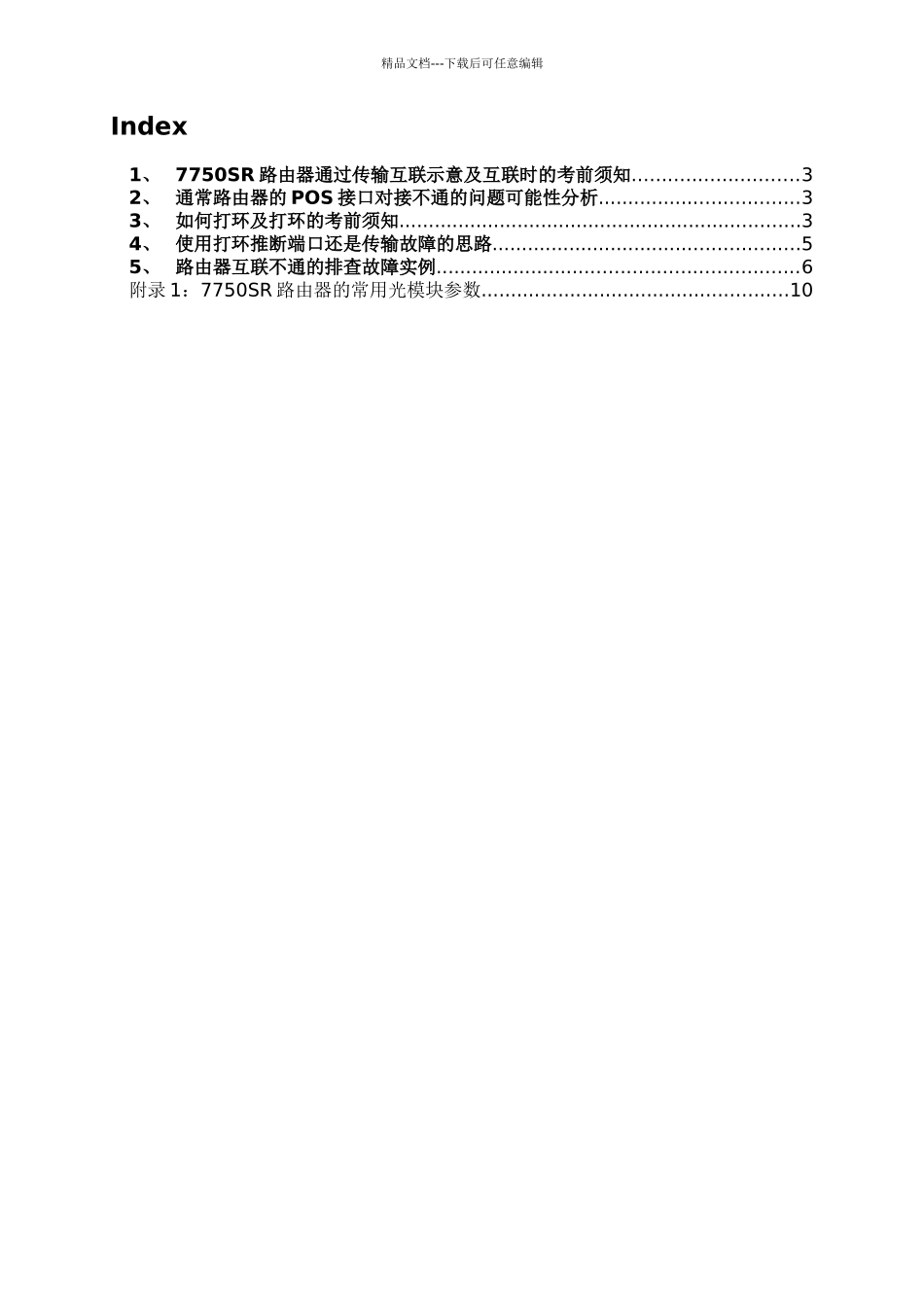

精品文档---下载后可任意编辑如何用打环推断是传输还是设备端口故障CDD GD Branch TECHINICAL MANAGER Lin Changjian V1.02024-11-03精品文档---下载后可任意编辑Index1、7750SR 路由器通过传输互联示意及互联时的考前须知............................32、通常路由器的 POS 接口对接不通的问题可能性分析..................................33、如何打环及打环的考前须知....................................................................34、使用打环推断端口还是传输故障的思路....................................................55、路由器互联不通的排查故障实例.............................................................6附录 1：7750SR 路由器的常用光模块参数....................................................10精品文档---下载后可任意编辑1、7750SR 路由器通过传输互联示意及互联时的考前须知如上图示意，通常二台 7750 之间的传距离互联均会经过传输后进行对接，可通使用的传输可能有 SDH、DWDM 波分等。与不同传输对接时的考前须知：1、设置 POS 接口的帧格式，有 sonet 或 sdh 二种，应该与传输支持的格式及对端设备支持的格式对应。2、设置 POS 接口的时钟，如使用 SDH 传输，如 SDH 为路由器接口提供时钟的情况后，应将二端路由器接口的时钟设为取线路时间，但路由器使用自身时钟也是能够 UP 的，这种情况下如传输与路由器的时钟不同步可能会有错包等影响；假如 SDH 传输不提供时钟或使用 DWDM 的波分传输(波分不提供时钟)时，应将二端路由器的端口一端设为线路时钟，一端设为设备时钟，当然二端均取设备自身时钟也能通，但一但时钟不同步也会引起错包等影响。3、二端路由器的数据链路层协议封装需要一致，通常有 PPP、HDLC 等，推举使用 PPP 协议，PPP 为标准协议。4、注意光接口参数的匹配，包括光功率及波长等。2、通常路由器的 POS 接口对接不通的问题可能性分析1、一端路由器接口故障2、传输故障3、数据链路层协议封装不一致4、光接口发光参数不匹配对于以上四种可能性，3 可以直接通过查看二端路由器配置确认正确与否，4 那么可以通过光功率计来测量以确认是否有异常；但 1 和 2 那么无法直接通过配置或仪器来推断故障点，通常在处理 1 或 2 的方法就是通过打环来确认故障点。3、如何打环及打环的考前须知将接口的收和发直接互联即为打环，但打环又...
