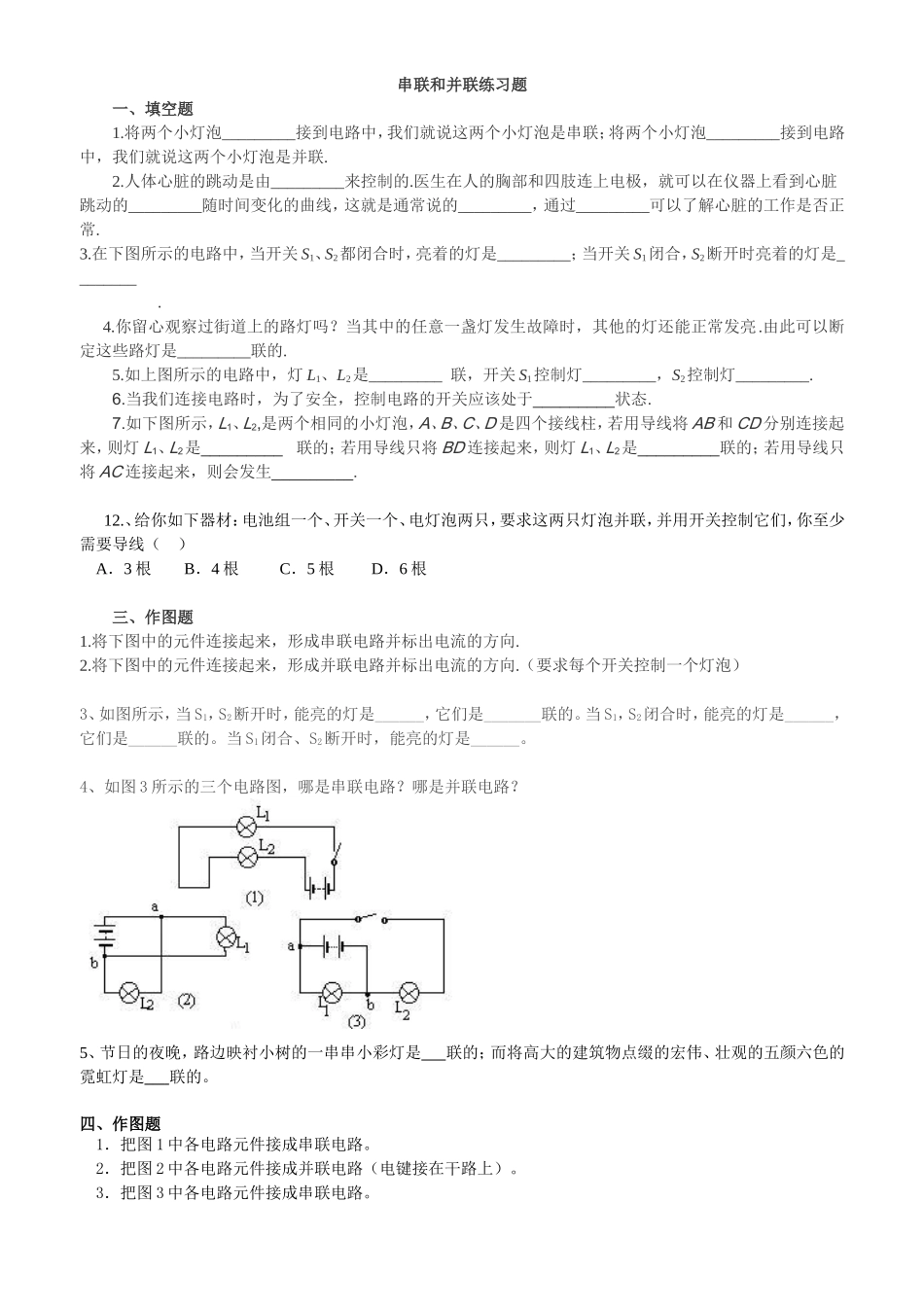

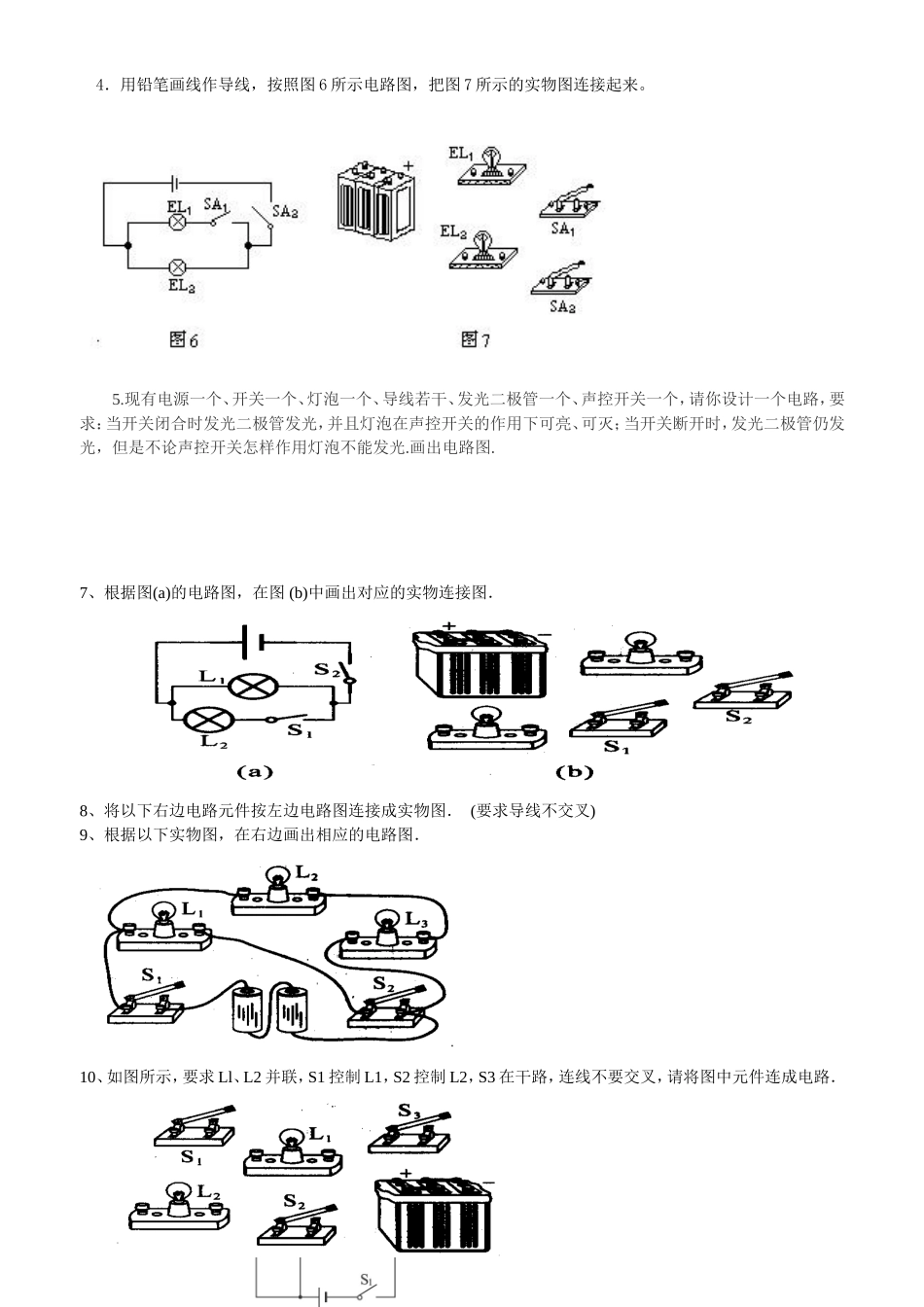

串联和并联练习题一、填空题1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联.2.人体心脏的跳动是由_________来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的_________随时间变化的曲线，这就是通常说的_________，通过_________可以了解心脏的工作是否正常.3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________.4.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.5.如上图所示的电路中，灯L1、L2是_________联，开关S1控制灯_________，S2控制灯_________.6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________.12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A．3根B．4根C．5根D．6根三、作图题1.将下图中的元件连接起来，形成串联电路并标出电流的方向.2.将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。当S1，S2闭合时，能亮的灯是______，它们是______联的。当S1闭合、S2断开时，能亮的灯是______。4、如图3所示的三个电路图，哪是串联电路？哪是并联电路？5、节日的夜晚，路边映衬小树的一串串小彩灯是联的；而将高大的建筑物点缀的宏伟、壮观的五颜六色的霓虹灯是联的。四、作图题1．把图1中各电路元件接成串联电路。2．把图2中各电路元件接成并联电路（电键接在干路上）。3．把图3中各电路元件接成串联电路。4．用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。5.现有电源一个、开关一个、灯泡一个、导线若干、发光二极管一个、声控开关一个，请你设计一个电路，要求：当开关闭合时发光二极管发光，并且灯泡在声控开关的作用下可亮、可灭；当开关断开时，发光二极管仍发光，但是不论声控开关怎样作用灯泡不能发光.画出电路图.7、根据图(a)的电路图，在图(b)中画出对应的实物连接图．8、将以下右边电路元件按左边电路图连接成实物图．(要求导线不交叉)9、根据以下实物图，在右边画出相应的电路图．10、如图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．电流和电流表的使用第四章电流和电流表的使用练习1、如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是____________，通过灯L2的电流是_________；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为_________，通过灯L2的电流为____________。2、甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流____________(填“甲灯大”“乙灯大”“一样大”或“无法确定”)。3、如图所示，碳棒A、B立于硫酸铜（CuSO4）溶液里，通电后，碳棒A上析出红色的铜，根据这一现象可以判定，电源C端是_________极，在导线BD中定向移动的是__________,移动方向是_________。在溶液里，定向移动的电荷是__________，电流方向是____________。4、如图所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么甲图所示的电流表的量程是________，此时电流表的示数是________；乙图所示的电流表的量程是________，此时电流表的示数是_________。5、用电流表测电流时，某同学接入电路的是0～0.6A的量程，却在0～3A的量程中读成2.4A，则实际测得的电流应是_______A。6、完成下列单位换算：5×102μA=______mA=______A0.03A=______mA=_______μA。7、在图所示的电路中，电流表的连接正确的是:8、电路中电流的大小可以用_______来测量，实验室常...
