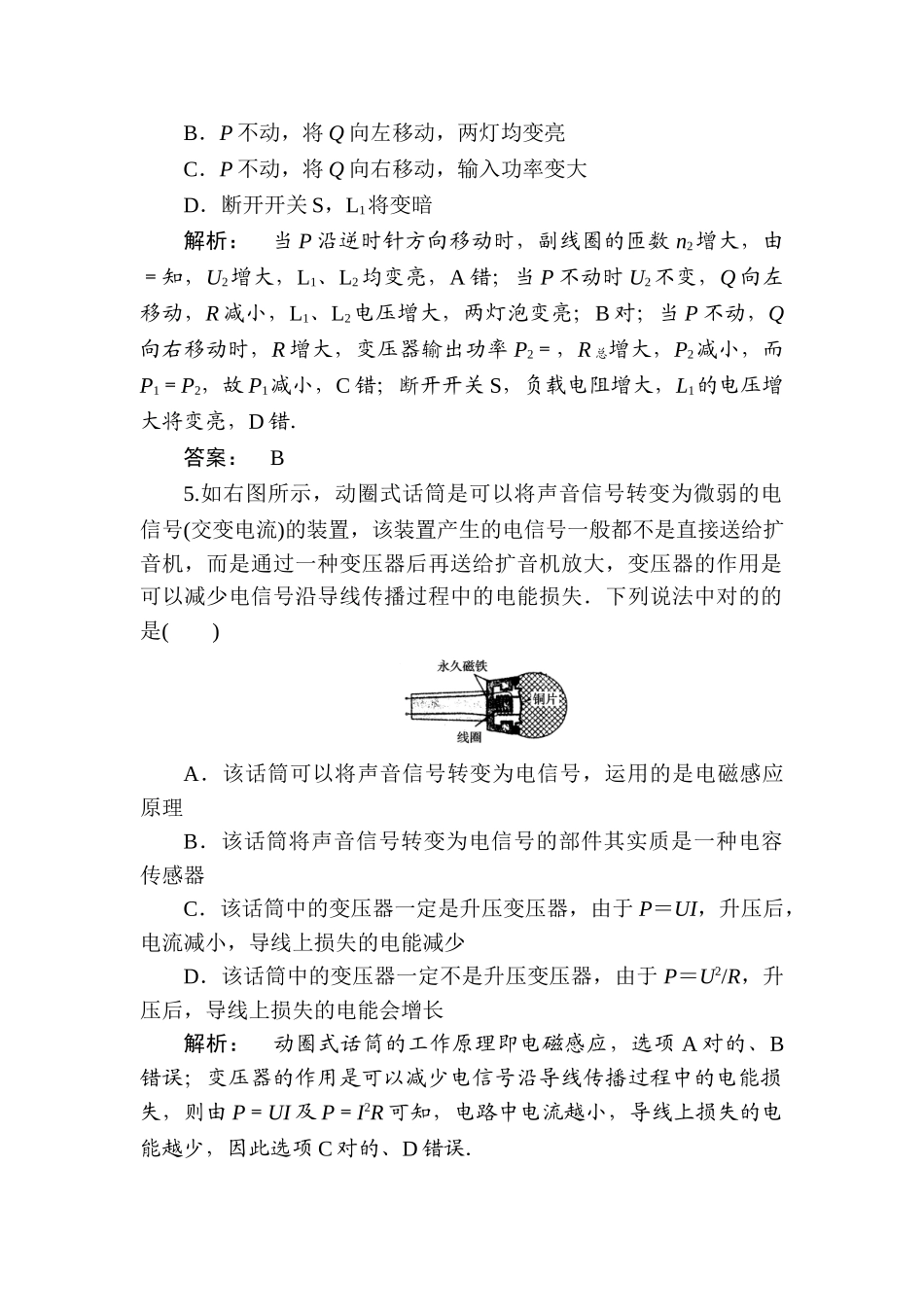

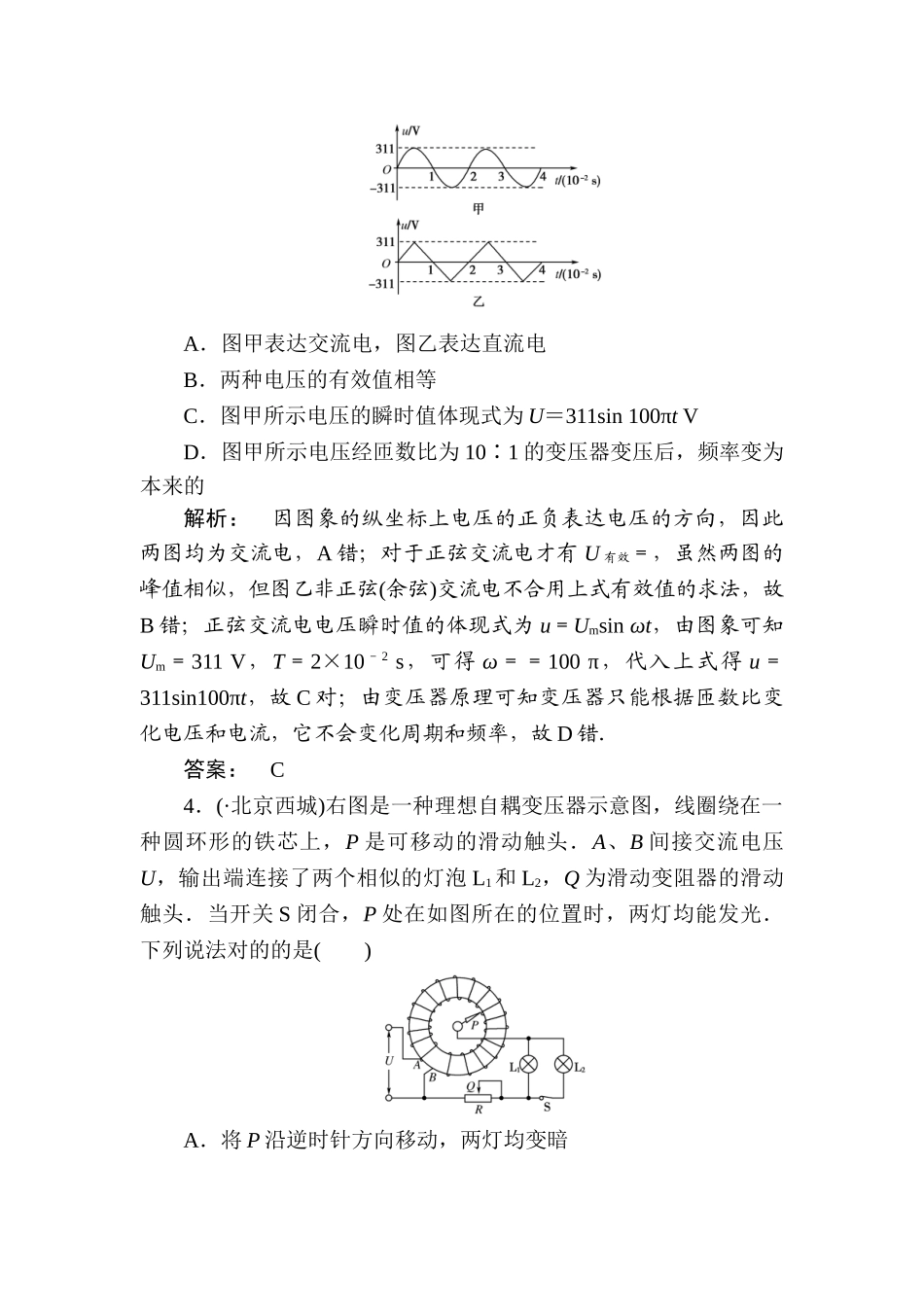

(本栏目内容，在学生用书中以活页形式分册装订！)一、选择题1．如右图所示，R1、R2为定值电阻，L 为小灯泡，R3为光敏电阻，当照射光强度增大时( )A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大解析： 当光强度增大时，R3阻值减小，外电路电阻随 R3的减小而减小，R1两端电压因干路电流增大而增大，同步内电压增大，故电路路端电压减小，而电压表的示数增大，A 项对的，D 项错误；由路端电压减小，而 R1两端电压增大知，R2两端电压必减小，则 R2中电流减小，故 B 项对的；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，故 C 项对的．答案： ABC2.如右图所示，左侧的圆形导电环半径为 r＝1.0 cm，导电环与一种理想变压器的原线圈相连，变压器的副线圈两端与一种电容为C＝100 pF 的电容器相连，导电环的电阻不计．环中有垂直于圆环平面的变化磁场，磁场磁感应强度 B 的变化率为＝100πsin ωt.若电容器 C 所带电荷量的最大值为 1.41×10－9 C，则所用理想变压器的原、副线圈的匝数之比为(取 π2＝10)( )A ． 1∶100 B．100∶1C．1∶100 D．100∶1答案： A3．如下图甲、乙分别表达两种电压的波形，其中图甲所示电压按正弦规律变化．下列说法对的的是( )A．图甲表达交流电，图乙表达直流电B．两种电压的有效值相等C．图甲所示电压的瞬时值体现式为 U＝311sin 100πt VD．图甲所示电压经匝数比为 10∶1 的变压器变压后，频率变为本来的解析： 因图象的纵坐标上电压的正负表达电压的方向，因此两图均为交流电，A 错；对于正弦交流电才有 U 有效＝，虽然两图的峰值相似，但图乙非正弦(余弦)交流电不合用上式有效值的求法，故B 错；正弦交流电电压瞬时值的体现式为 u＝Umsin ωt，由图象可知Um＝311 V，T＝2×10 － 2 s，可得 ω＝＝100 π，代入上式得 u＝311sin100πt，故 C 对；由变压器原理可知变压器只能根据匝数比变化电压和电流，它不会变化周期和频率，故 D 错．答案： C4．(·北京西城)右图是一种理想自耦变压器示意图，线圈绕在一种圆环形的铁芯上，P 是可移动的滑动触头．A、B 间接交流电压U，输出端连接了两个相似的灯泡 L1和 L2，Q 为滑动变阻器的滑动触头．当开关 S 闭合，P 处在如图所在的位置时，两灯均能发光．下列说法对的的是( )A．将 P 沿逆时针方向移动，两灯均变暗B．P 不动，将 Q 向左移动，两灯均变亮C．P...
