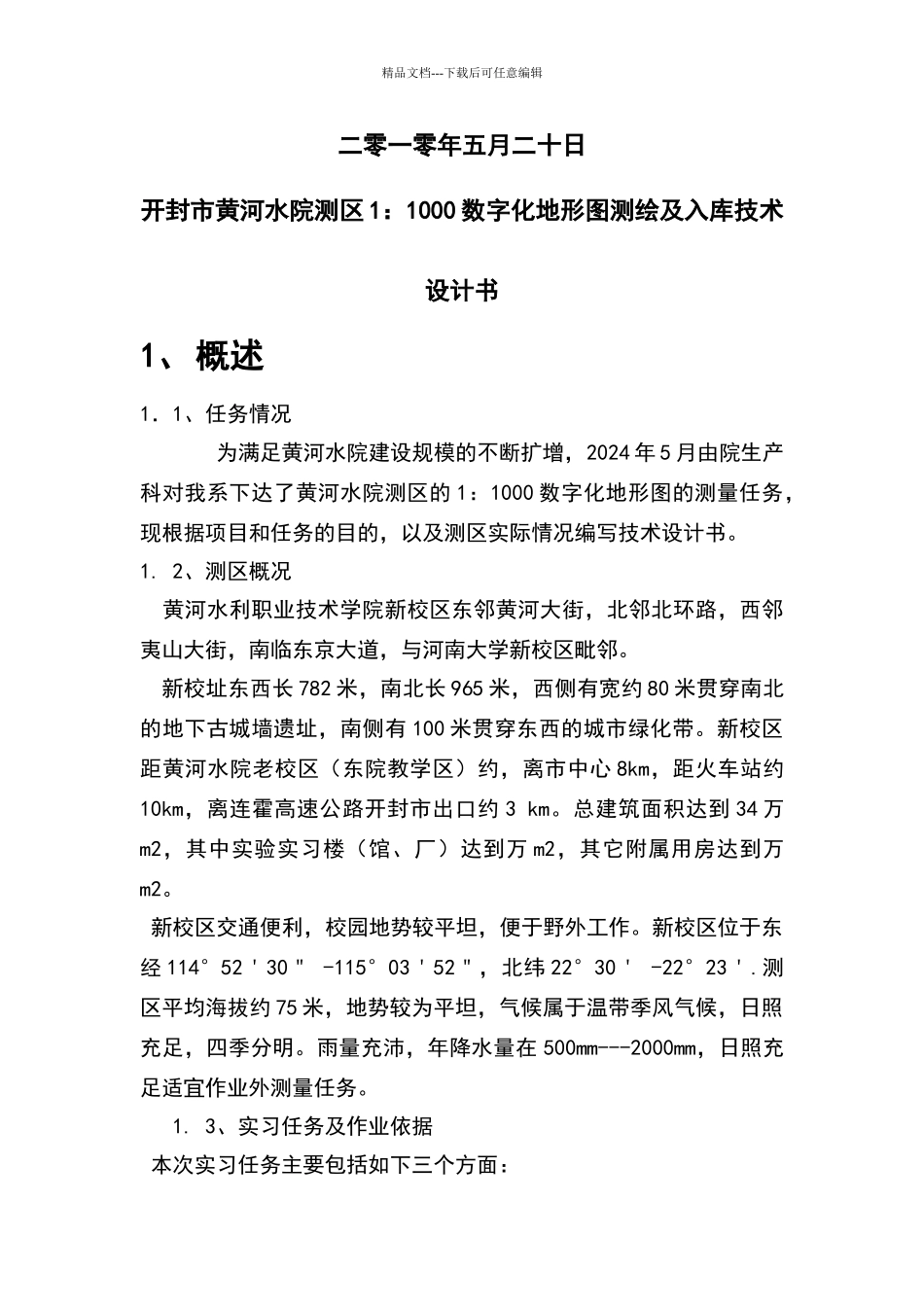

数字测图技术设计书_第1页
1/23
数字测图技术设计书_第2页
2/23

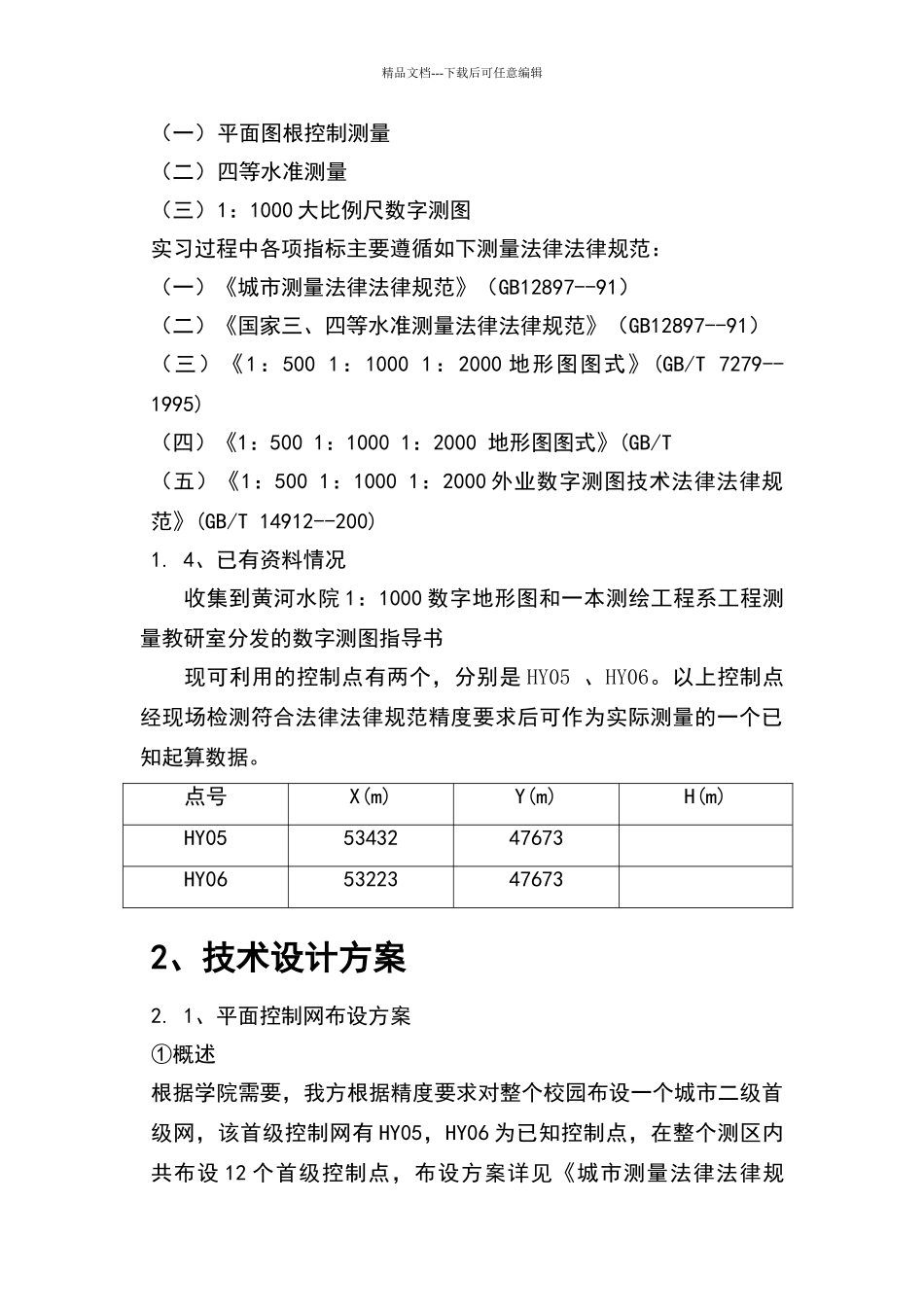

数字测图技术设计书_第3页
3/23
精品文档---下载后可任意编辑开封市黄河水院测区 1:1000数字化地形图测绘及入库技 术 设 计 书编写:熊碧审查:熊碧审核:熊碧审定:熊碧审批:熊碧精品文档---下载后可任意编辑二零一零年五月二十日开封市黄河水院测区 1:1000 数字化地形图测绘及入库技术设计书1、概述1.1、任务情况 为满足黄河水院建设规模的不断扩增,2024 年 5 月由院生产科对我系下达了黄河水院测区的 1:1000 数字化地形图的测量任务,现根据项目和任务的目的,以及测区实际情况编写技术设计书。1. 2、测区概况 黄河水利职业技术学院新校区东邻黄河大街,北邻北环路,西邻夷山大街,南临东京大道,与河南大学新校区毗邻。新校址东西长 782 米,南北长 965 米,西侧有宽约 80 米贯穿南北的地下古城墙遗址,南侧有 100 米贯穿东西的城市绿化带。新校区距黄河水院老校区(东院教学区)约,离市中心 8km,距火车站约10km,离连霍高速公路开封市出口约 3 km。总建筑面积达到 34 万m2,其中实验实习楼(馆、厂)达到万 m2,其它附属用房达到万m2。新校区交通便利,校园地势较平坦,便于野外工作。新校区位于东经 114°52'30" -115°03'52",北纬 22°30' -22°23'.测区平均海拔约 75 米,地势较为平坦,气候属于温带季风气候,日照充足,四季分明。雨量充沛,年降水量在 500mm---2000mm,日照充足适宜作业外测量任务。1. 3、实习任务及作业依据本次实习任务主要包括如下三个方面:精品文档---下载后可任意编辑(一)平面图根控制测量(二)四等水准测量(三)1:1000 大比例尺数字测图实习过程中各项指标主要遵循如下测量法律法律规范:(一)《城市测量法律法律规范》(GB12897--91)(二)《国家三、四等水准测量法律法律规范》(GB12897--91)(三)《1:500 1:1000 1:2000 地形图图式》(GB/T 7279--1995)(四)《1:500 1:1000 1:2000 地形图图式》(GB/T (五)《1:500 1:1000 1:2000 外业数字测图技术法律法律规范》(GB/T 14912--200)1. 4、已有资料情况收集到黄河水院 1:1000 数字地形图和一本测绘工程系工程测量教研室分发的数字测图指导书现可利用的控制点有两个,分别是 HY05 、HY06。以上控制点经现场检测符合法律法律规范精度要求后可作为实际测量的一个已知起算数据。点号X(m)Y(m)H(m)HY055343247673HY0653223476732、技术设计方案2. 1、平面控制网布设方案①概述根据学院需要,我方根据精...
