数字钟课程设计VIP专享

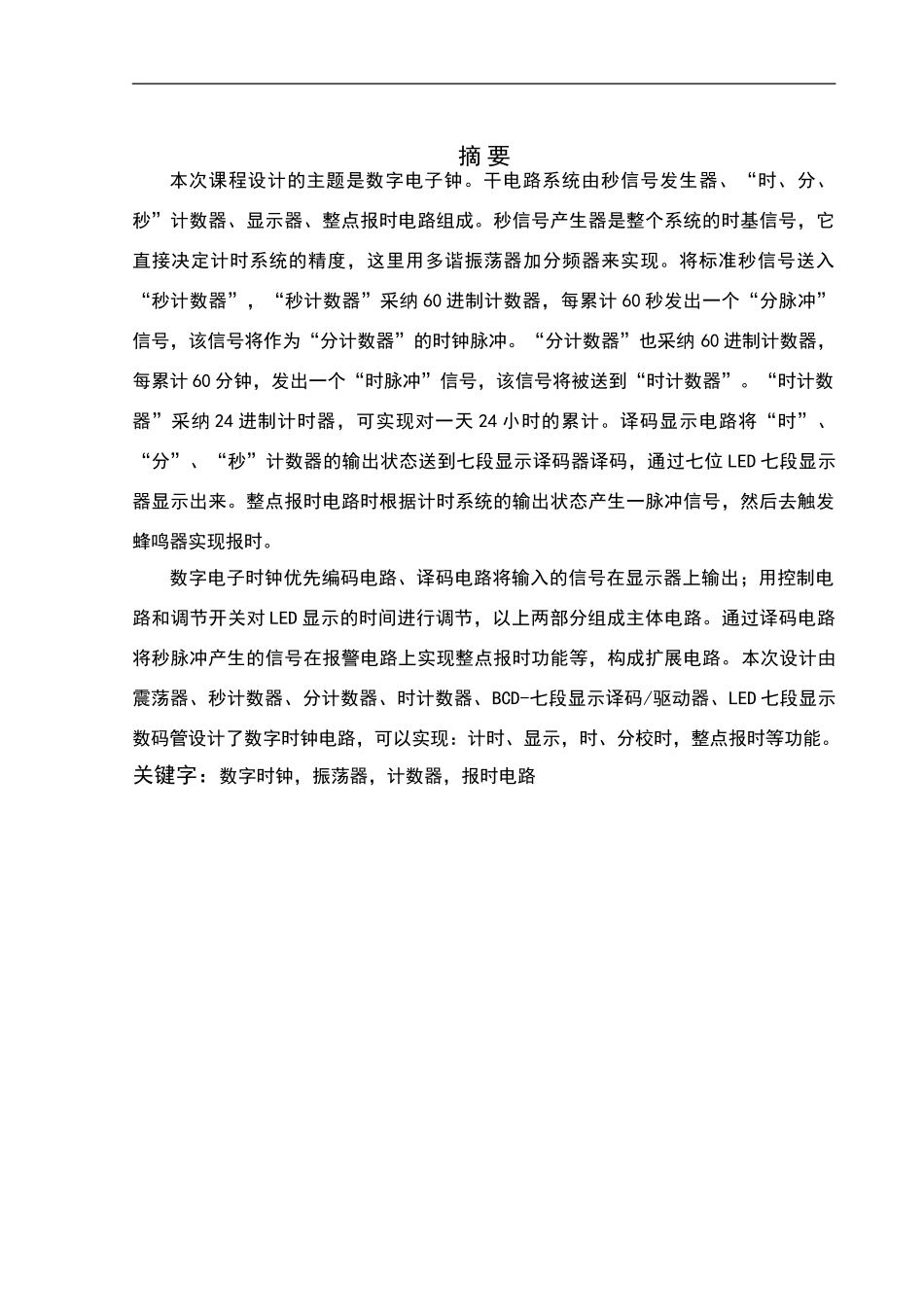

摘 要本次课程设计的主题是数字电子钟。干电路系统由秒信号发生器、“时、分、秒”计数器、显示器、整点报时电路组成。秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，这里用多谐振荡器加分频器来实现。将标准秒信号送入“秒计数器”，“秒计数器”采纳 60 进制计数器，每累计 60 秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。“分计数器”也采纳 60 进制计数器，每累计 60 分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。“时计数器”采纳 24 进制计时器，可实现对一天 24 小时的累计。译码显示电路将“时”、“分”、“秒”计数器的输出状态送到七段显示译码器译码，通过七位 LED 七段显示器显示出来。整点报时电路时根据计时系统的输出状态产生一脉冲信号，然后去触发蜂鸣器实现报时。数字电子时钟优先编码电路、译码电路将输入的信号在显示器上输出；用控制电路和调节开关对 LED 显示的时间进行调节，以上两部分组成主体电路。通过译码电路将秒脉冲产生的信号在报警电路上实现整点报时功能等，构成扩展电路。本次设计由震荡器、秒计数器、分计数器、时计数器、BCD-七段显示译码/驱动器、LED 七段显示数码管设计了数字时钟电路，可以实现：计时、显示，时、分校时，整点报时等功能。关键字：数字时钟，振荡器，计数器，报时电路精品文档---下载后可任意编辑目 录1 绪论..............................................................1课题描述................................................................1设计任务与要求..........................................................1基本工作原理及框图.....................................................12 相关元器件及各部分电路设计........................................3相关主要元器件清单.....................................................3 六十进制“秒”计数器设计.............................................3 六十进制“分”计数器设计.............................................4 二十四进制计数器设计..................................................5 秒脉冲电路设计........................................................5整点报时电路设计.......................................................63 总体电路图..............................................
