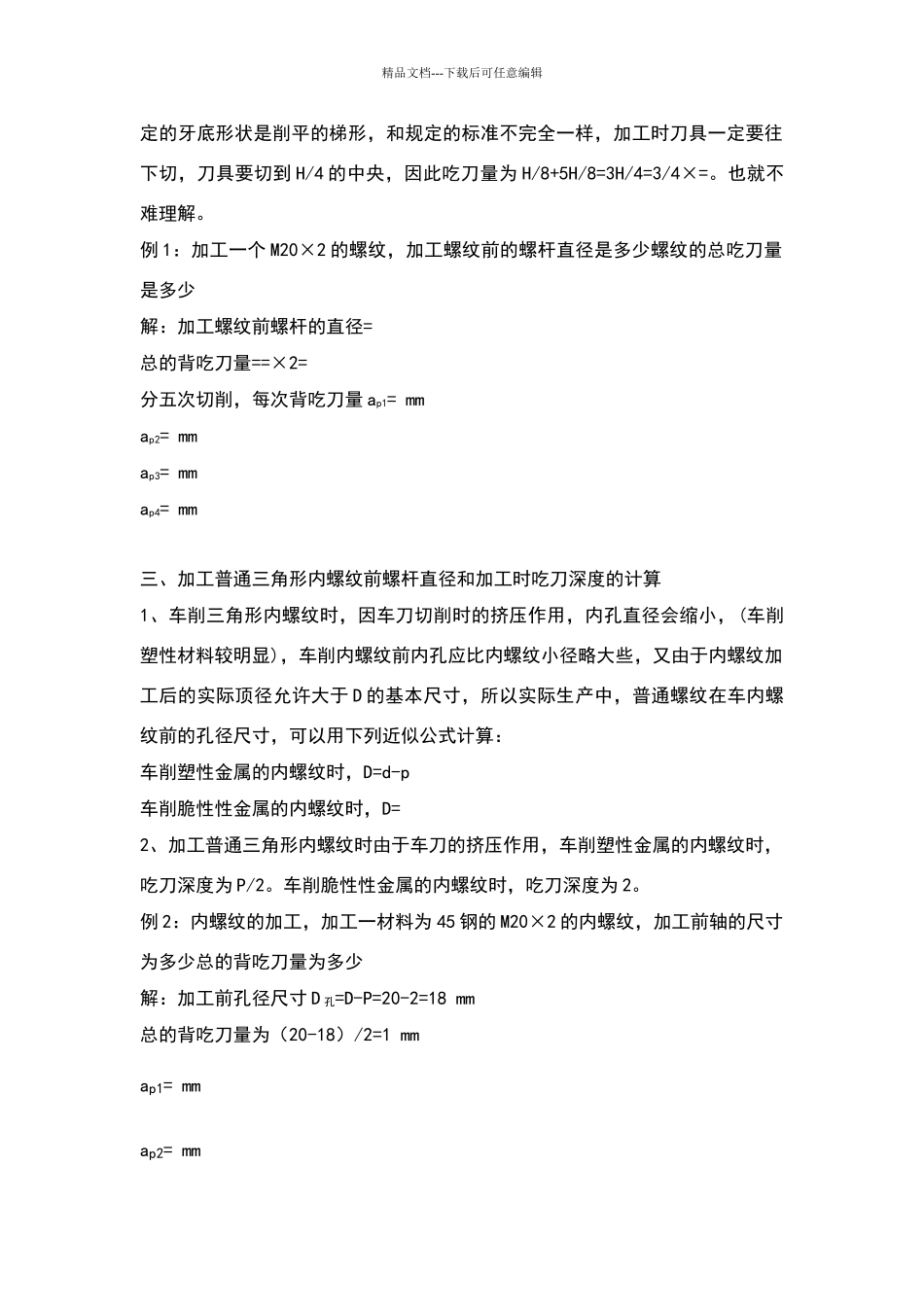

精品文档---下载后可任意编辑普通三角形螺纹加工尺寸的计算 驻马店高级技工学校 —王俊荣摘要：螺纹加工中比较重要的是尺寸的计算，只有正确的计算才能加工出合格的螺纹。因为三角形螺纹的牙型比较小，加工时由于车刀的挤压使牙型外胀，还有螺纹刀刀尖不是削平的梯形，而是圆弧形的，所以有必要把理论尺寸和实际加工尺寸之间的关系讲明白，让螺纹的加工变得更准确。关键词：三角形螺纹 牙型高度 总的背吃刀量 多线螺纹加工我们在加工螺纹时螺纹尺寸的计算十分重要，特别是螺纹理论尺寸与实际加工尺寸的不同给学生的学习带来很多困难，三角形螺纹加工尺寸的计算是加工三角形螺纹的重要部分，只有掌握正确的计算方法，才能加工出合格的产品。一、普通三角形螺纹的基本牙型普通三角形螺纹的基本牙型如图 1 所示，各基本尺寸的名称如下：图 1 普通三角螺纹基本牙型 D—内螺纹大径（公称直径）；d—外螺纹大径（公称直径）；D2 —内螺纹中径；d2—外螺纹中径；D1 —内螺纹小径；精品文档---下载后可任意编辑d1—外螺纹小径；P—螺距；H—原始三角形高度。三角形螺纹的基本尺寸有：1、牙型角 α 螺纹轴向剖面内螺纹两侧面的夹角。普通三角形螺纹α=60o，2、螺距 P 它是沿轴线方向上相邻两牙间对应点的距离。 3、导程 Ph 在同一条螺旋线上的相邻两牙在中径线上对应两点之间的轴向距离。4、牙型高度：外螺纹牙顶和内螺纹牙底均在 H/8 处削平，外螺纹牙底和内螺纹牙顶均在 H/4 处削平。h1=H-H/8-H/4=5/8H=5、大径：d=D(公称直径)6、中径：d 2=D2= d -2×3/8H=d 7、小径：d 1=D1= d -2×5/8H= d 二、加工普通三角形外螺纹前螺杆直径和加工时吃刀深度的计算。1、M20 的外螺纹，公称直径是大径 20，高速车削三角形螺纹时，受车刀挤压后会使螺纹大径尺寸胀大，因此车螺纹外圆的直径，应比螺纹大径小，当螺纹螺距为～时，外径一般可以小～。2、根据普通三角形螺纹理论公式，我们加工圆柱螺纹时因牙型高度为，我们加工时进刀深度也应该是，但是实际加工中却采纳的进刀深度。这个问题在初学加工螺纹时给同学们带来很多困惑，那么我们加工中到底该采纳哪个进刀深度原始三角形高度=P/2cot(a/2)，削平高度：外螺纹牙顶和内螺纹牙底均在H/8 处削平，外螺纹牙底和内螺纹牙顶均在 H/4 处削平。以外三角形螺纹为例：要在牙顶削去 H/8,牙底削去 H/4，如何削去呢只有靠刀具的加工来达到。底部要达到规定的削平处，螺纹车刀前端是刀尖...
