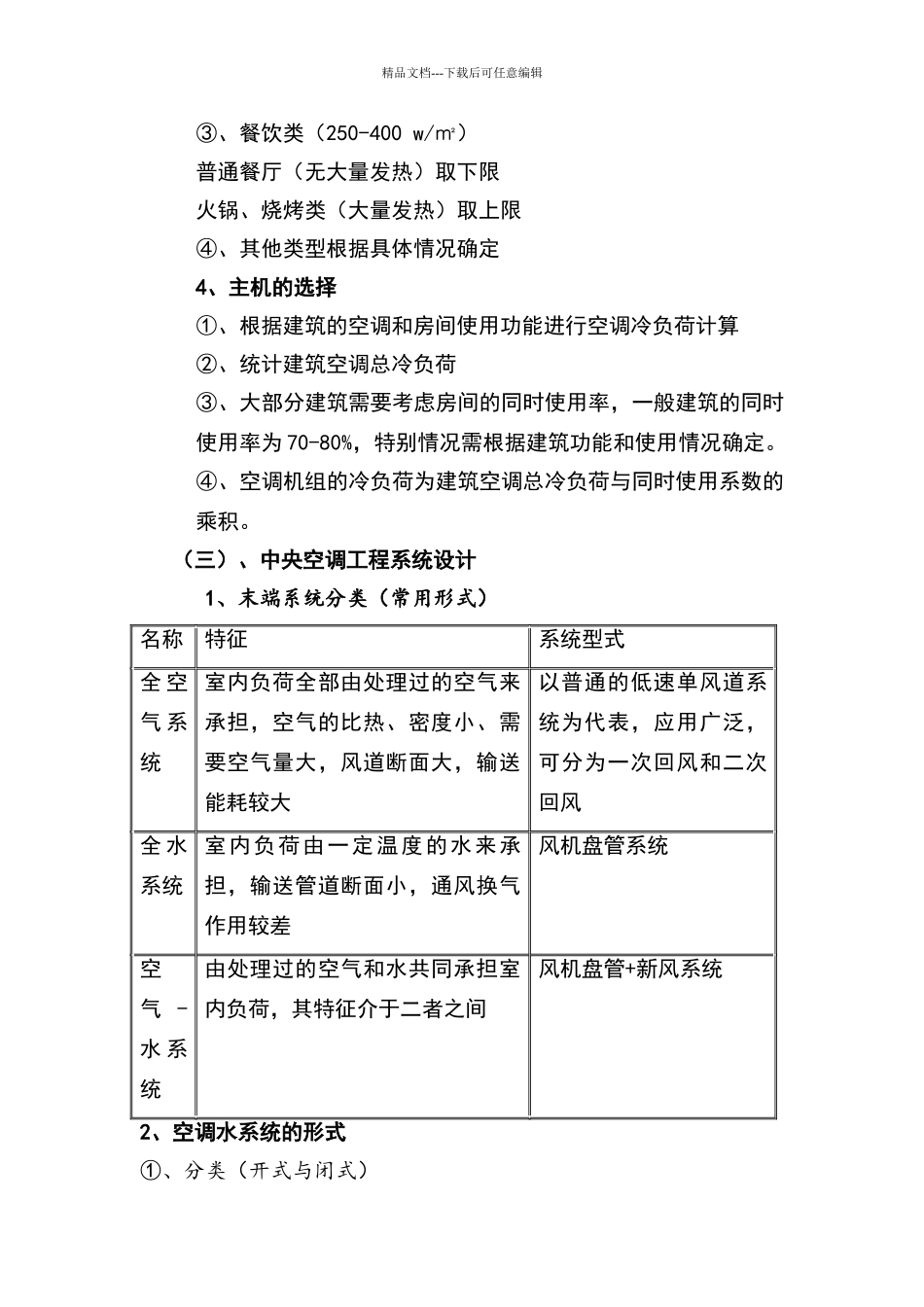

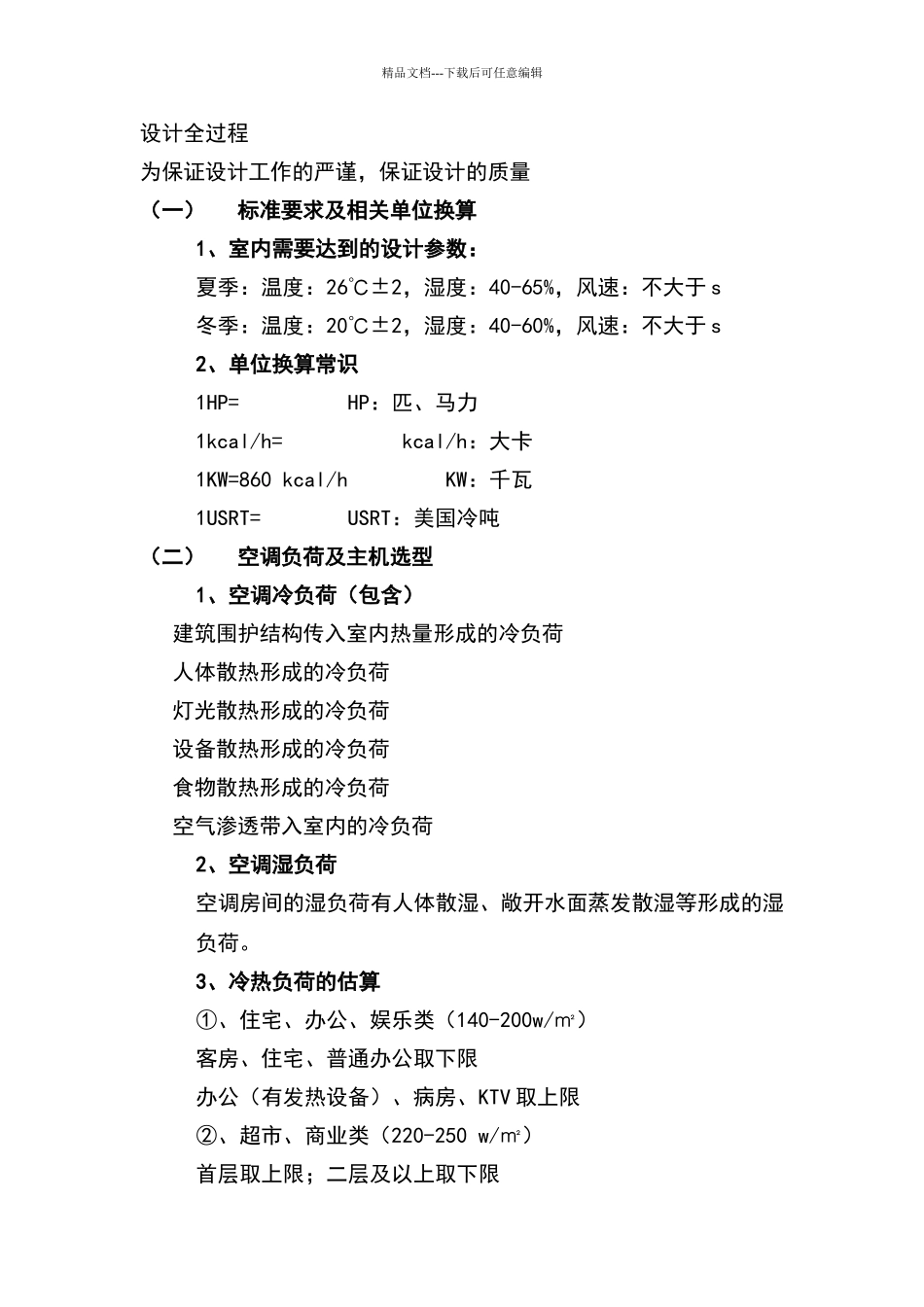

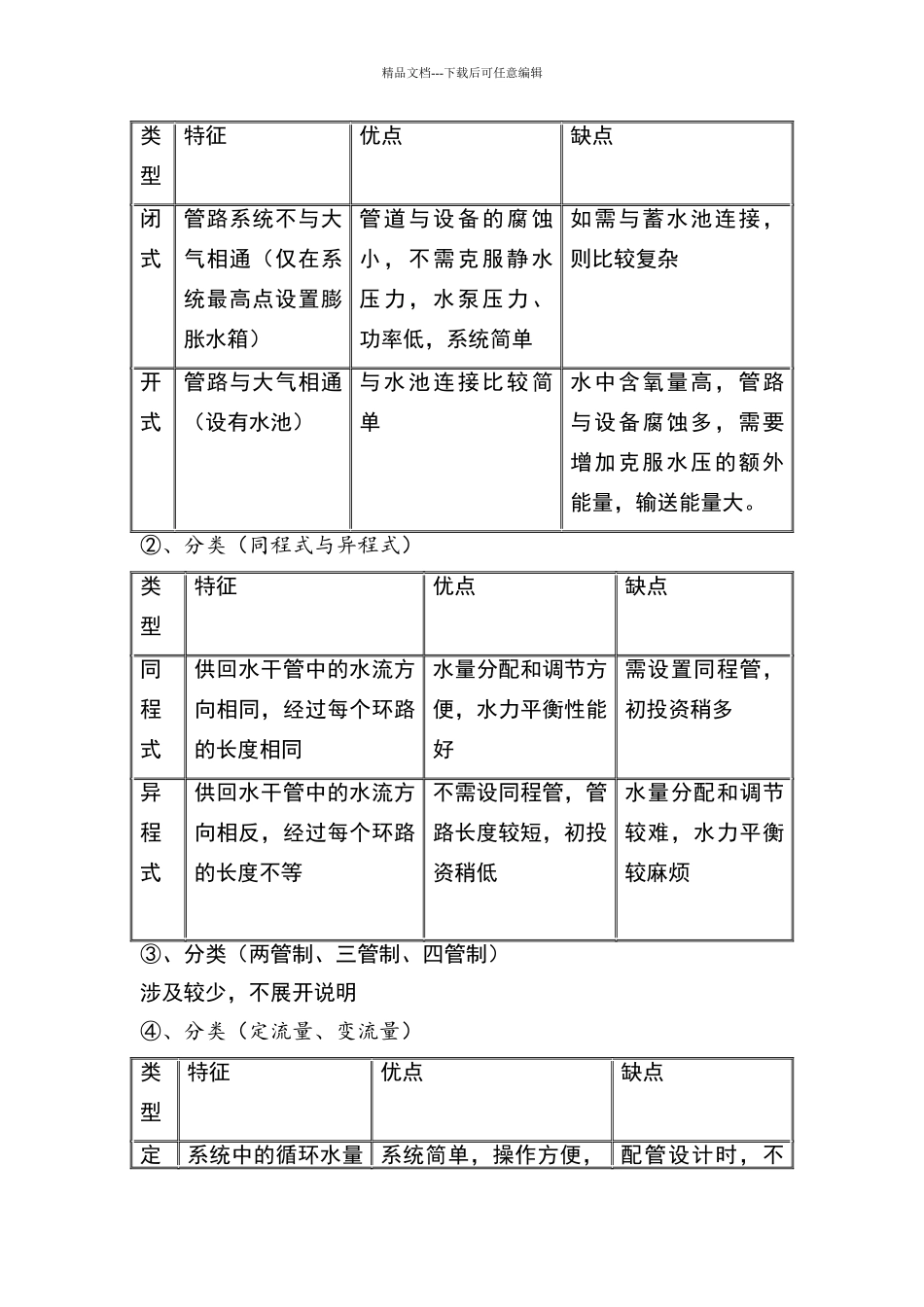

精品文档---下载后可任意编辑设计全过程为保证设计工作的严谨,保证设计的质量(一)标准要求及相关单位换算1、室内需要达到的设计参数:夏季:温度:26℃±2,湿度:40-65%,风速:不大于 s冬季:温度:20℃±2,湿度:40-60%,风速:不大于 s2、单位换算常识1HP= HP:匹、马力1kcal/h= kcal/h:大卡1KW=860 kcal/h KW:千瓦1USRT= USRT:美国冷吨(二)空调负荷及主机选型1、空调冷负荷(包含)建筑围护结构传入室内热量形成的冷负荷人体散热形成的冷负荷灯光散热形成的冷负荷设备散热形成的冷负荷食物散热形成的冷负荷空气渗透带入室内的冷负荷2、空调湿负荷空调房间的湿负荷有人体散湿、敞开水面蒸发散湿等形成的湿负荷。3、冷热负荷的估算①、住宅、办公、娱乐类(140-200w/㎡)客房、住宅、普通办公取下限办公(有发热设备)、病房、KTV 取上限②、超市、商业类(220-250 w/㎡)首层取上限;二层及以上取下限精品文档---下载后可任意编辑③、餐饮类(250-400 w/㎡)普通餐厅(无大量发热)取下限火锅、烧烤类(大量发热)取上限④、其他类型根据具体情况确定4、主机的选择①、根据建筑的空调和房间使用功能进行空调冷负荷计算②、统计建筑空调总冷负荷③、大部分建筑需要考虑房间的同时使用率,一般建筑的同时使用率为 70-80%,特别情况需根据建筑功能和使用情况确定。④、空调机组的冷负荷为建筑空调总冷负荷与同时使用系数的乘积。(三)、中央空调工程系统设计 1、末端系统分类(常用形式)名称特征系统型式全 空气 系统室内负荷全部由处理过的空气来承担,空气的比热、密度小、需要空气量大,风道断面大,输送能耗较大以普通的低速单风道系统为代表,应用广泛,可分为一次回风和二次回风全 水系统室内负荷由一定温度的水来承担,输送管道断面小,通风换气作用较差风机盘管系统空气 -水 系统由处理过的空气和水共同承担室内负荷,其特征介于二者之间风机盘管+新风系统2、空调水系统的形式①、分类(开式与闭式)精品文档---下载后可任意编辑类型特征优点缺点闭式管路系统不与大气相通(仅在系统最高点设置膨胀水箱)管道与设备的腐蚀小,不需克服静水压力,水泵压力、功率低,系统简单如需与蓄水池连接,则比较复杂开式管路与大气相通(设有水池)与水池连接比较简单水中含氧量高,管路与设备腐蚀多,需要增加克服水压的额外能量,输送能量大。②、分类(同程式与异程式)类型特征优点缺点同程式供回水干管中的水流方向...
