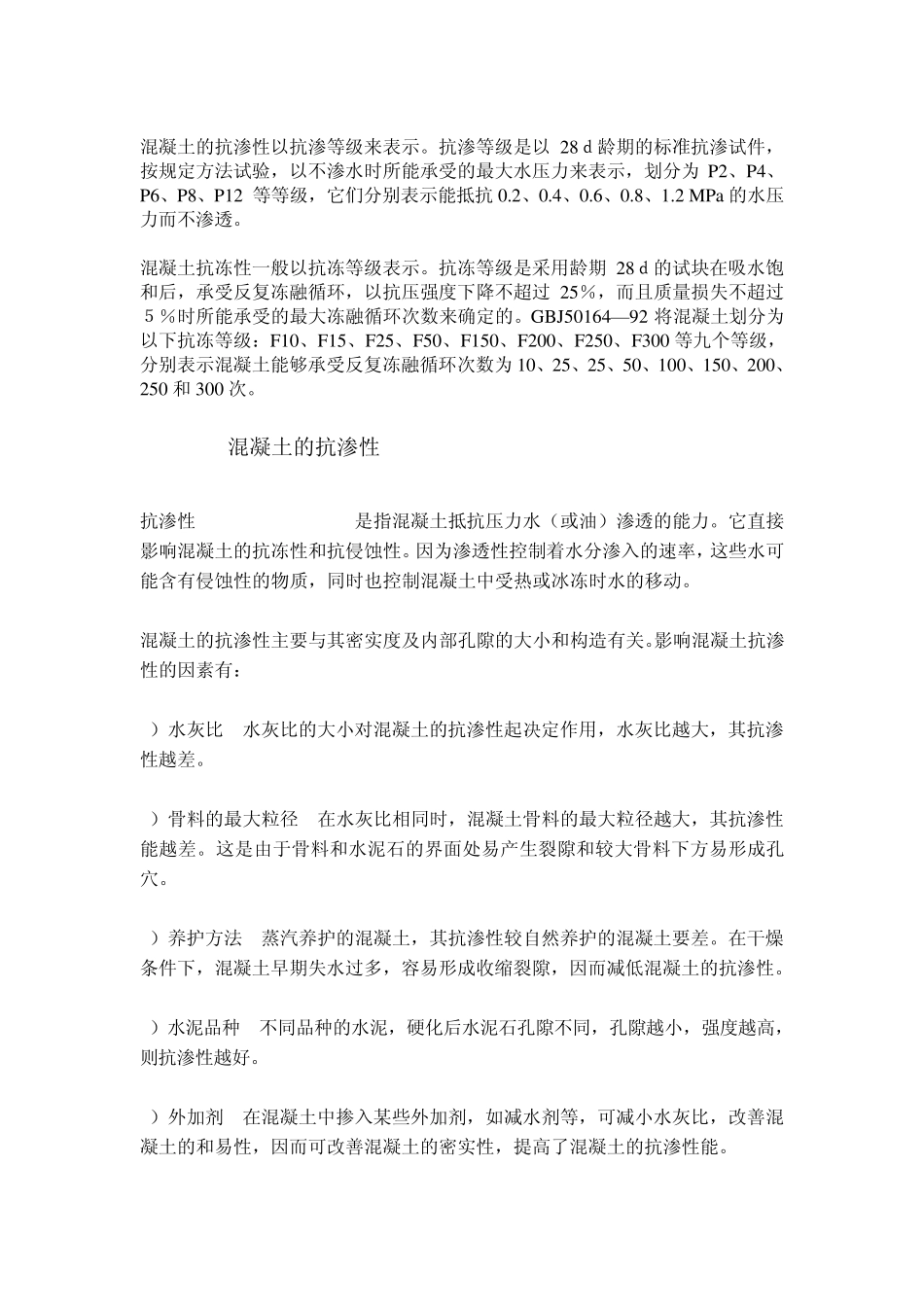

混凝土的抗渗性以抗渗等级来表示。抗渗等级是以28ｄ龄期的标准抗渗试件，按规定方法试验，以不渗水时所能承受的最大水压力来表示，划分为P2、P4、P6、P8、P12 等等级，它们分别表示能抵抗0.2、0.4、0.6、0.8、1.2 MPa的水压力而不渗透。 混凝土抗冻性一般以抗冻等级表示。抗冻等级是采用龄期28ｄ的试块在吸水饱和后，承受反复冻融循环，以抗压强度下降不超过 25％，而且质量损失不超过 ５％时所能承受的最大冻融循环次数来确定的。GBJ50164—92 将混凝土划分为以下抗冻等级：F10、F15、F25、F50、F150、F200、F250、F300 等九个等级，分别表示混凝土能够承受反复冻融循环次数为10、25、25、50、100、150、200、250 和 300 次。 4.2.4.1 混凝土的抗渗性 抗渗性(water tightness)是指混凝土抵抗压力水（或油）渗透的能力。它直接影响混凝土的抗冻性和抗侵蚀性。因为渗透性控制着水分渗入的速率，这些水可能含有侵蚀性的物质，同时也控制混凝土中受热或冰冻时水的移动。 混凝土的抗渗性主要与其密实度及内部孔隙的大小和构造有关。影响混凝土抗渗性的因素有： 1）水灰比 水灰比的大小对混凝土的抗渗性起决定作用，水灰比越大，其抗渗性越差。 2）骨料的最大粒径 在水灰比相同时，混凝土骨料的最大粒径越大，其抗渗性能越差。这是由于骨料和水泥石的界面处易产生裂隙和较大骨料下方易形成孔穴。 3）养护方法 蒸汽养护的混凝土，其抗渗性较自然养护的混凝土要差。在干燥条件下，混凝土早期失水过多，容易形成收缩裂隙，因而减低混凝土的抗渗性。 4）水泥品种 不同品种的水泥，硬化后水泥石孔隙不同，孔隙越小，强度越高，则抗渗性越好。 5）外加剂 在混凝土中掺入某些外加剂，如减水剂等，可减小水灰比，改善混凝土的和易性，因而可改善混凝土的密实性，提高了混凝土的抗渗性能。 6） 掺 合 料 在 混 凝 土 中 加 入 掺 合 料 ， 如 掺 入 优 质 粉 煤 灰 ， 可 提 高 混 凝 土 的 密 实度 、 细 化 孔 隙 ， 改 善 了 孔 结 构 和 骨 料 与 水 泥 石 界 面 的 过 渡 区 结 构 ， 混 凝 土 抗 渗 性提 高 。 7 ） 龄 期 混 凝 土 龄 期 越 长 ， 由 于 水 泥 的 水 化 ， 混 凝 土 密 实 性 增 大 ， 其 抗 渗 性 提高 。 混 凝 土 的 抗 渗 性 用 抗 渗 等 级 表 示 。 抗 渗 等 级 是 以 2...
