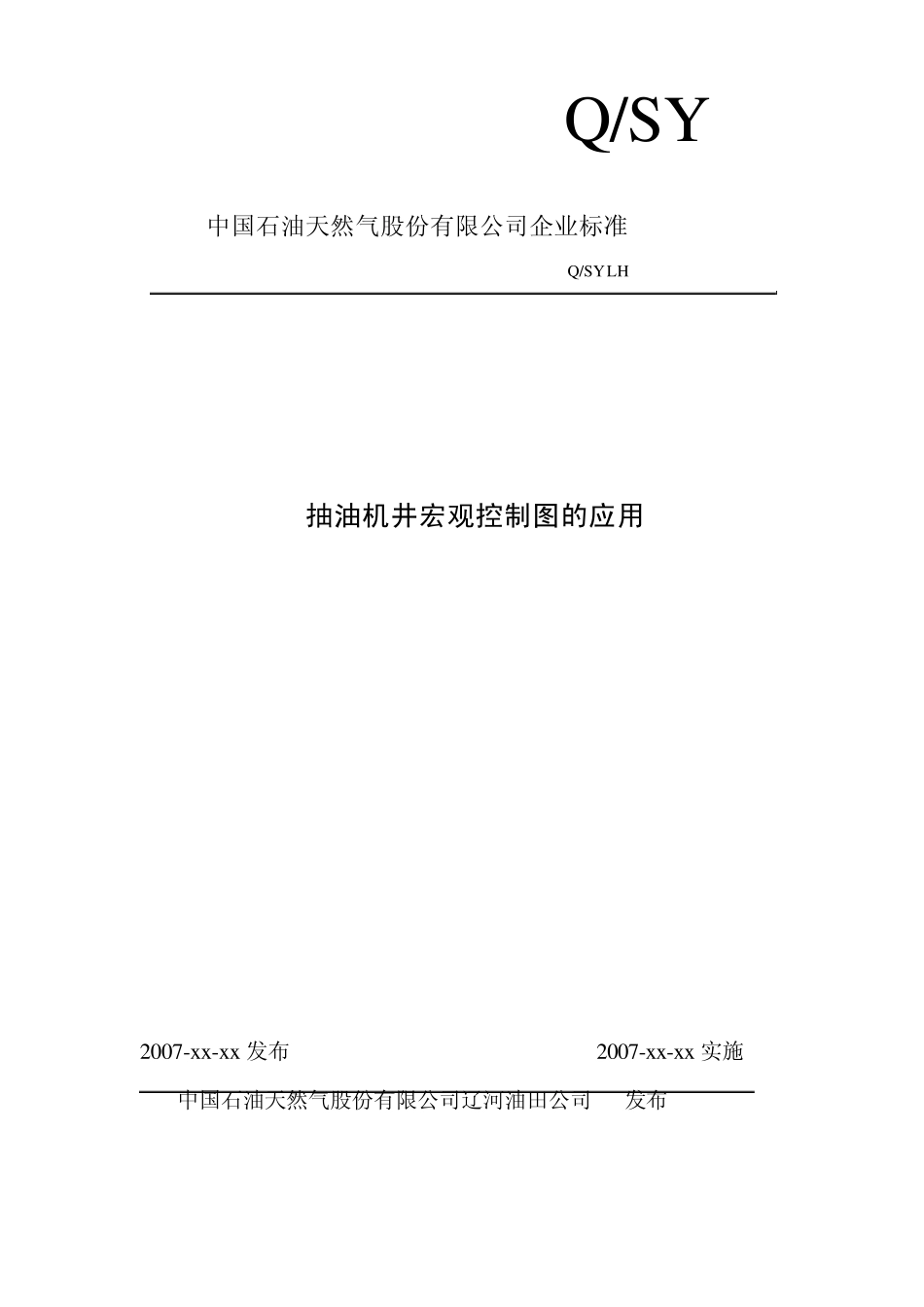

抽油机井宏观控制图的应用编写说明 一、 标准的提出 辽河油田以开发多年，随着开发时间的延长，低压低产井越来越多，老油田的管理难度也越来越大，抽油井宏观控制图的管理已有多年，但没有一个统一的管理应用要求，因此有必要在稀油地区开展以抽油井宏观控制图为中心管理模式，编写抽油井宏观控制图的应用要求。 二、制定标准的目的和意义 为了提高采油管理水平，做到抽油井挖潜有据可依，减少抽油杆的断脱几率，达到产量最大化，耗能最小化，检泵周期最长化，取保老油田稳产，提高抽油机井总体经济效益，特制定本标准。 三、本标准指标确定的依据 1、参考了 SY/T5847-93 《抽油机井动态控制图编制和使用方法》 2、针对我油田目前管理情况，确定管理指标。 Q/SY 中国石油天然气股份有限公司企业标准 Q/SY LH 抽油机井宏观控制图的应用 2007-xx-xx发布 2007-xx-xx实施 中国石油天然气股份有限公司辽河油田公司 发布 前 言 本标准由中国石油天然气股份有限公司辽河油田公司标准化委员会提出 本标准由中国石油天然气股份有限公司辽河油田公司质量安全环保处归口 本标准由中国石油天然气股份有限公司辽河油田公司技术发展处起草 本标准起草人：郑成立 于俊梅 班胜利 抽油机井宏观控制图的应用 1范围 本标准规定了抽油机井宏观控制图应用的术语、不同区域的分析和处理、评比办法。 本标准适用于能测动液面的抽油机井。 2 规范性引用文件 下列文件中的条款，通过本标准的应用而成为本标准的条款。凡是注入日期的引用文件，其随后的所有修改单（不包括刊误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方面研究是否可能使用这些文件的最新版本，凡是不注入日期的引用文件其最新版本适用于本标准。 SY/T5847-93 抽油机井动态控制图编制和使用方法 3 术语 下列术语和定义适合本标准 3.1 健康诊断 是指抽油井正常生产时，所采取的各种诊断措施。如蹩泵、测示功图、测电流、动液面等。 3.2 油帽子 是指井筒内漂浮在动液面附近的原油。 3.3 供采协调 是指油层供液能量与抽油井抽汲参数的实际排量相匹配。 3.4 液击 抽油泵上冲程时充满系数低，在游动阀下面产生气穴，在下冲程时游动阀不能立即打开，只有气穴被压缩到与油管液柱压力时才打开，而在打开的瞬间，使液重量转移到油管上，柱塞接触液面时的瞬间负荷转移叫做“液击”。 3.5 正抽井 是指在抽油井宏观控制图中抽油泵能正常...
