拉线制作与安装

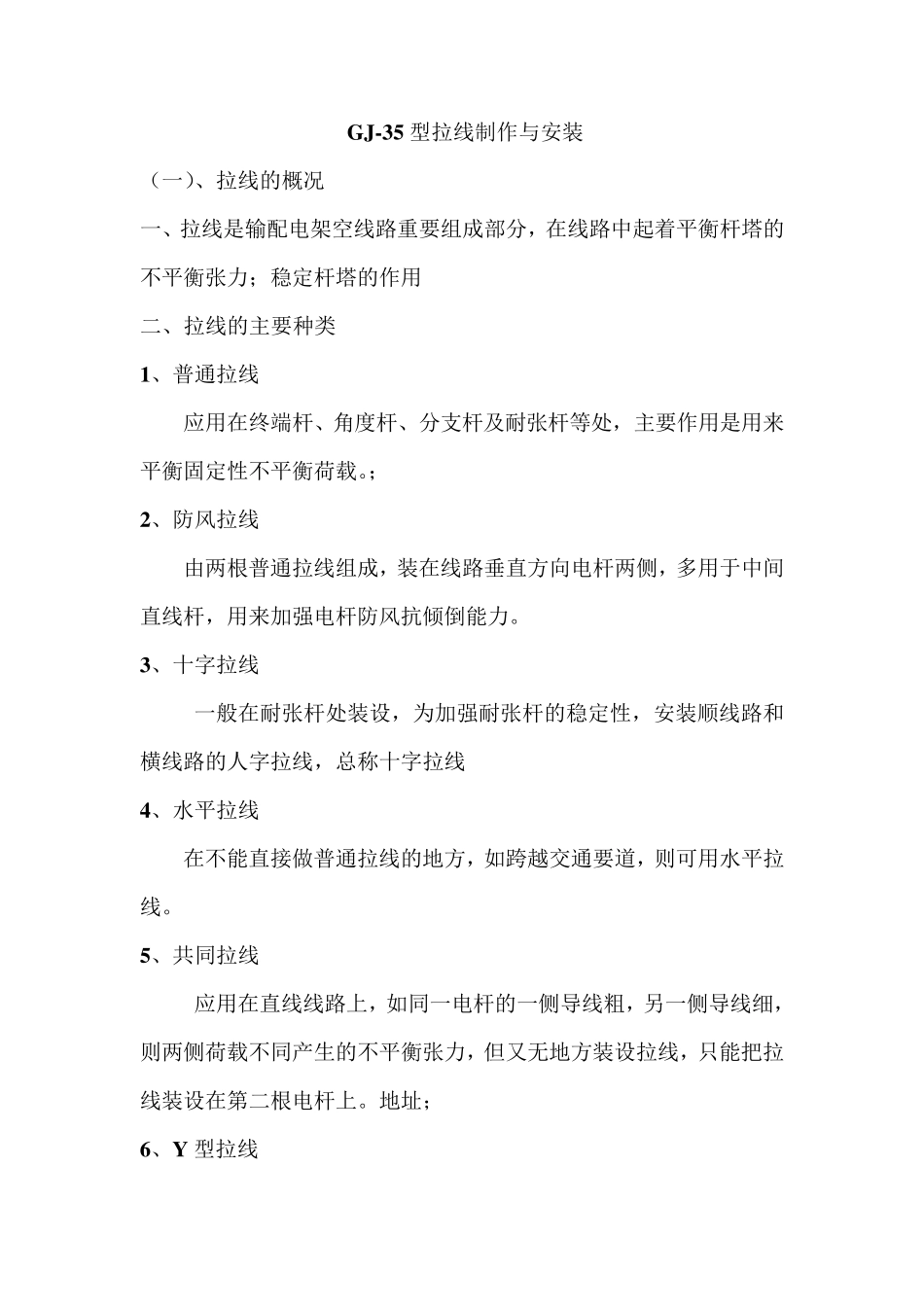

拉线制作与安装_第1页
1/8
拉线制作与安装_第2页
2/8
拉线制作与安装_第3页
3/8
GJ-35 型拉线制作与安装 (一)、拉线的概况 一、拉线是输配电架空线路重要组成部分,在线路中起着平衡杆塔的不平衡张力;稳定杆塔的作用 二、拉线的主要种类 1、普通拉线 应用在终端杆、角度杆、分支杆及耐张杆等处,主要作用是用来平衡固定性不平衡荷载。; 2、防风拉线 由两根普通拉线组成,装在线路垂直方向电杆两侧,多用于中间直线杆,用来加强电杆防风抗倾倒能力。 3、十字拉线 一般在耐张杆处装设,为加强耐张杆的稳定性,安装顺线路和横线路的人字拉线,总称十字拉线 4、水平拉线 在不能直接做普通拉线的地方,如跨越交通要道,则可用水平拉线。 5、共同拉线 应用在直线线路上,如同一电杆的一侧导线粗,另一侧导线细,则两侧荷载不同产生的不平衡张力,但又无地方装设拉线,只能把拉线装设在第二根电杆上。地址; 6、Y 型拉线 主要应用在电杆较高、横担层数较多、架设多条导线之处,可在张力合成点上两面处装设 Y 型拉线。门型杆在张力合成点处装设 Y型拉线,如跨越铁路、公路河道等两侧档距较大的门型杆须安 Y 型拉线。V 型拉线是 Y 型拉线的特殊形式。(照片、图片)地址;待定 7、弓型拉线, 在因受地形或周围环境限制的地方装设。 三、普通拉线的基本结构 拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT 型线夹、拉线棒和拉线盘等组成。(每件材料照片说明) (二)、GJ-35 普通拉线的制作与安装 本课重点主要讲解 GJ-35 普通拉线的制作与安装作业流程 一、危险点分析及控制措施 1、危险点 防止高处落坠, 防止高处落物伤人, 防止钢绞线反弹伤人 2、控制措施: 正确使用安全带;高处作业不要失去安全保护 装设安全围网,地面配合人员应站在物体坠落半径以外,防止高处落物伤害; :在拉线制作过程中,控制钢绞线点距端头不应过远; 二、拉线制作与安装的有技术和工艺要要求 1、拉线棒外露地面部分的长度应为 500~700m m 。 2、安装前丝扣上应涂润滑剂; 3、线夹舌板与拉线接触应紧密,受力后无滑动现象,线夹凸肚在尾线侧,安装时不应损伤线股; 4、拉线弯曲部分不应有明显松股,拉线断头处与拉线主线应固定可靠,线夹处露出的尾线长度为 300~500mm,尾线回头后与本线应扎牢; 5.)UT 型线夹螺杆应露扣,并应有不小于 1/2 螺杆丝扣长度可供调紧,调整后,UT 型线夹的双螺母应并紧。 三、作业前的准备 1、着装 正确佩戴安全帽,着劳动保护工装,穿工作胶鞋。 2、工...
