拉线基础的技术要求

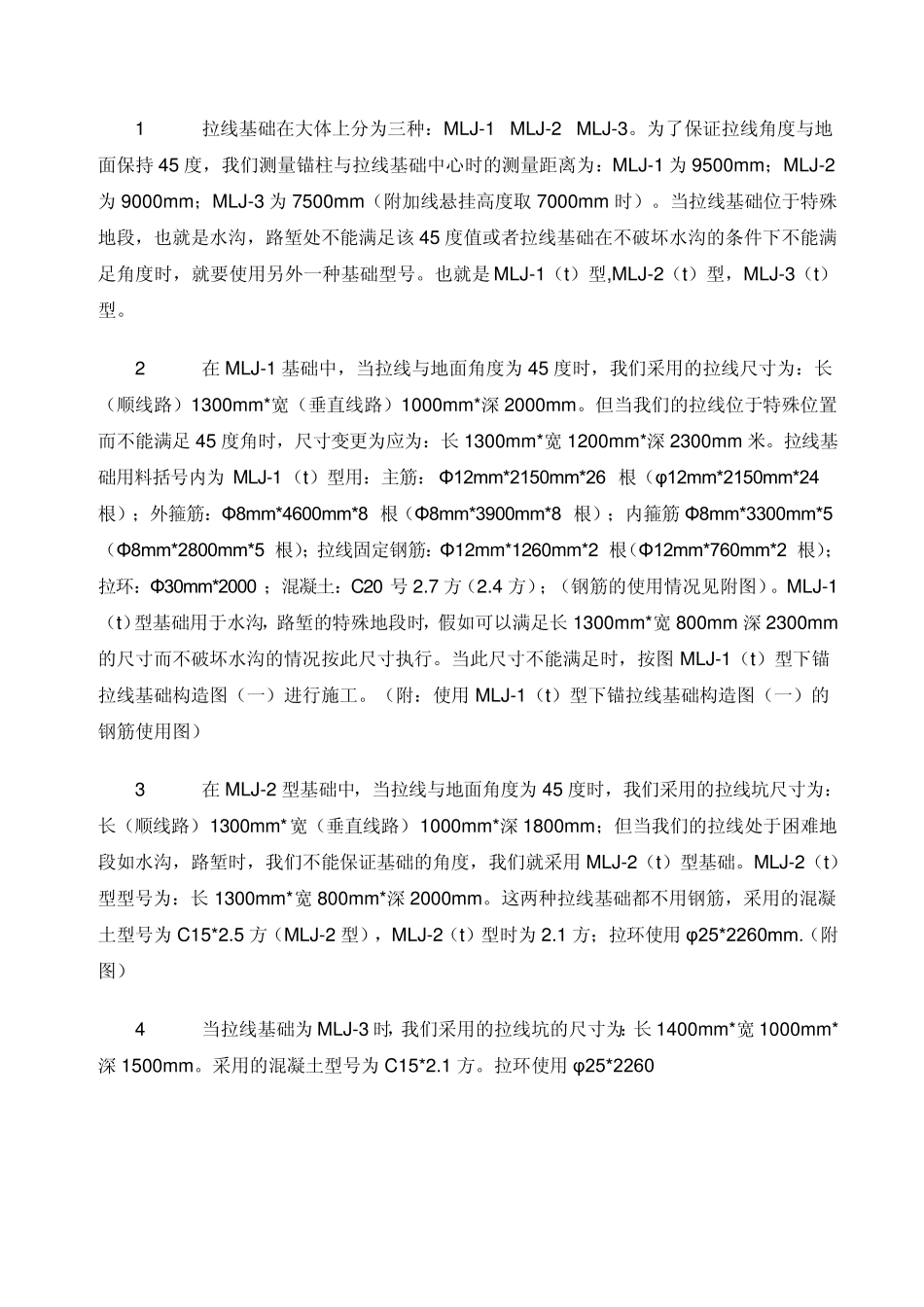

拉线基础的技术要求_第1页
1/6

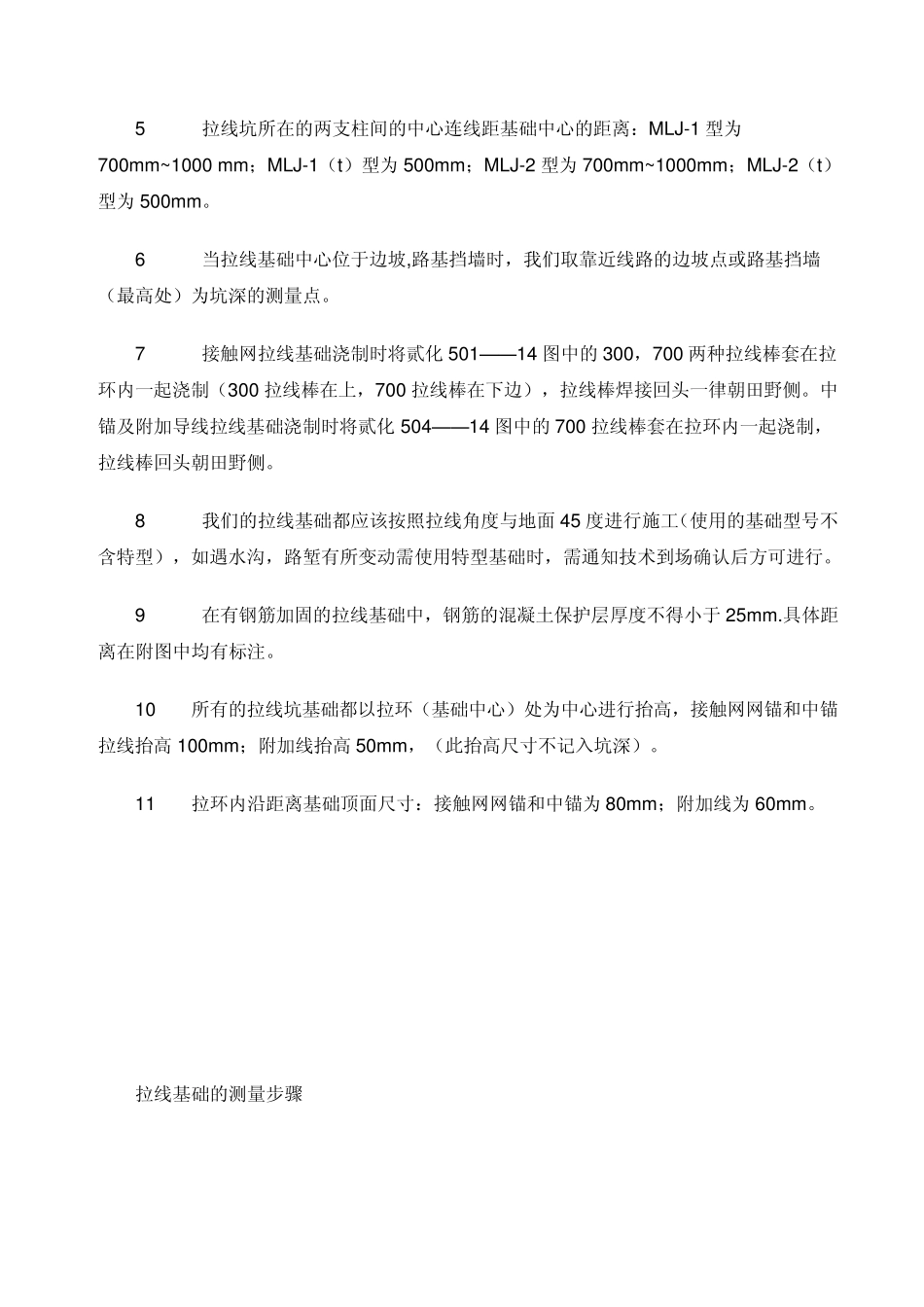

拉线基础的技术要求_第2页
2/6

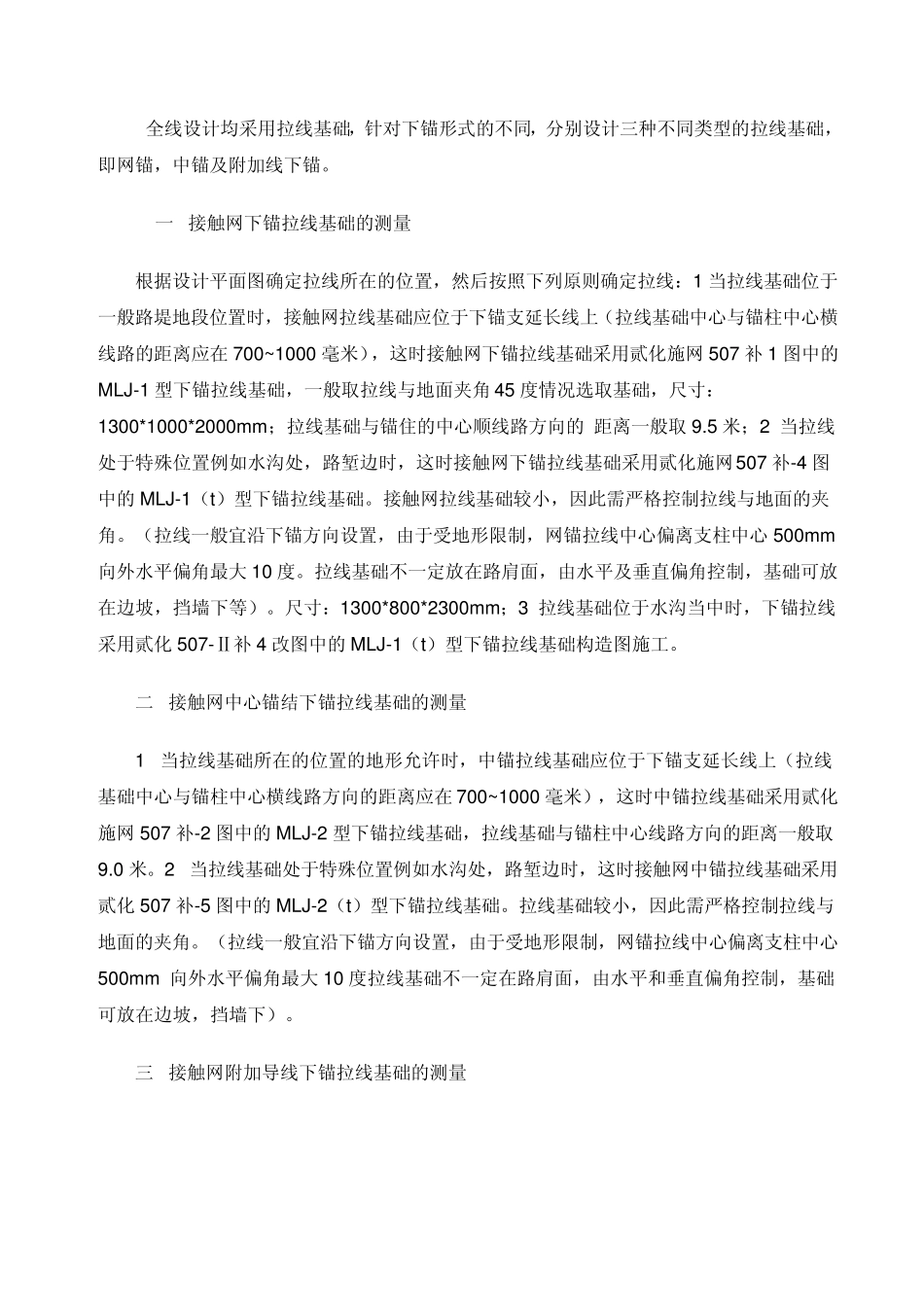

拉线基础的技术要求_第3页
3/6
1 拉线基础在大体上分为三种:MLJ-1 MLJ-2 MLJ-3。为了保证拉线角度与地面保持 45 度,我们测量锚柱与拉线基础中心时的测量距离为:MLJ-1 为9500mm;MLJ-2为9000mm;MLJ-3 为7500mm(附加线悬挂高度取 7000mm 时)。当拉线基础位于特殊地段,也就是水沟,路堑处不能满足该 45 度值或者拉线基础在不破坏水沟的条件下不能满足角度时,就要使用另外一种基础型号。也就是 MLJ-1(t)型,MLJ-2(t)型,MLJ-3(t)型。 2 在MLJ-1 基础中,当拉线与地面角度为45 度时,我们采用的拉线尺寸为:长(顺线路)1300mm*宽(垂直线路)1000mm*深 2000mm。但当我们的拉线位于特殊位置而不能满足 45 度角时,尺寸变更为应为:长 1300mm*宽 1200mm*深 2300mm 米。拉线基础用料括号内为MLJ-1(t)型用:主筋:Φ12mm*2150mm*26 根(φ12mm*2150mm*24根);外箍筋:Φ8mm*4600mm*8 根(Φ8mm*3900mm*8 根);内箍筋 Φ8mm*3300mm*5(Φ8mm*2800mm*5 根);拉线固定钢筋:Φ12mm*1260mm*2 根(Φ12mm*760mm*2 根);拉环:Φ30mm*2000 ;混凝土:C20 号 2.7 方(2.4 方);(钢筋的使用情况见附图)。MLJ-1(t)型基础用于水沟,路堑的特殊地段时,假如可以满足长 1300mm*宽 800mm 深 2300mm的尺寸而不破坏水沟的情况按此尺寸执行。当此尺寸不能满足时,按图 MLJ-1(t)型下锚拉线基础构造图(一)进行施工。(附:使用 MLJ-1(t)型下锚拉线基础构造图(一)的钢筋使用图) 3 在MLJ-2 型基础中,当拉线与地面角度为45 度时,我们采用的拉线坑尺寸为:长(顺线路)1300mm*宽(垂直线路)1000mm*深 1800mm;但当我们的拉线处于困难地段如水沟,路堑时,我们不能保证基础的角度,我们就采用 MLJ-2(t)型基础。MLJ-2(t)型型号为:长 1300mm*宽 800mm*深 2000mm。这两种拉线基础都不用钢筋,采用的混凝土型号为C15*2.5 方(MLJ-2 型),MLJ-2(t)型时为2.1 方;拉环使用 φ25*2260mm.(附图) 4 当拉线基础为MLJ-3 时,我们采用的拉线坑的尺寸为:长 1400mm*宽 1000mm*深 1500mm。采用的混凝土型号为C15*2.1 方。拉环使用 φ25*2260 5 拉线坑所在的两支柱间的中心连线距基础中心的距离:MLJ-1 型为700mm~ 1000 mm;MLJ-1(t)型为500mm;MLJ-2 型为700mm~ 1000mm;MLJ-2(t)型为500mm。 6 当拉线基础中心位于边坡,路基挡墙时,我们取靠近线路的边坡点或路基挡墙(最高处)为坑深的测量点。 7...
