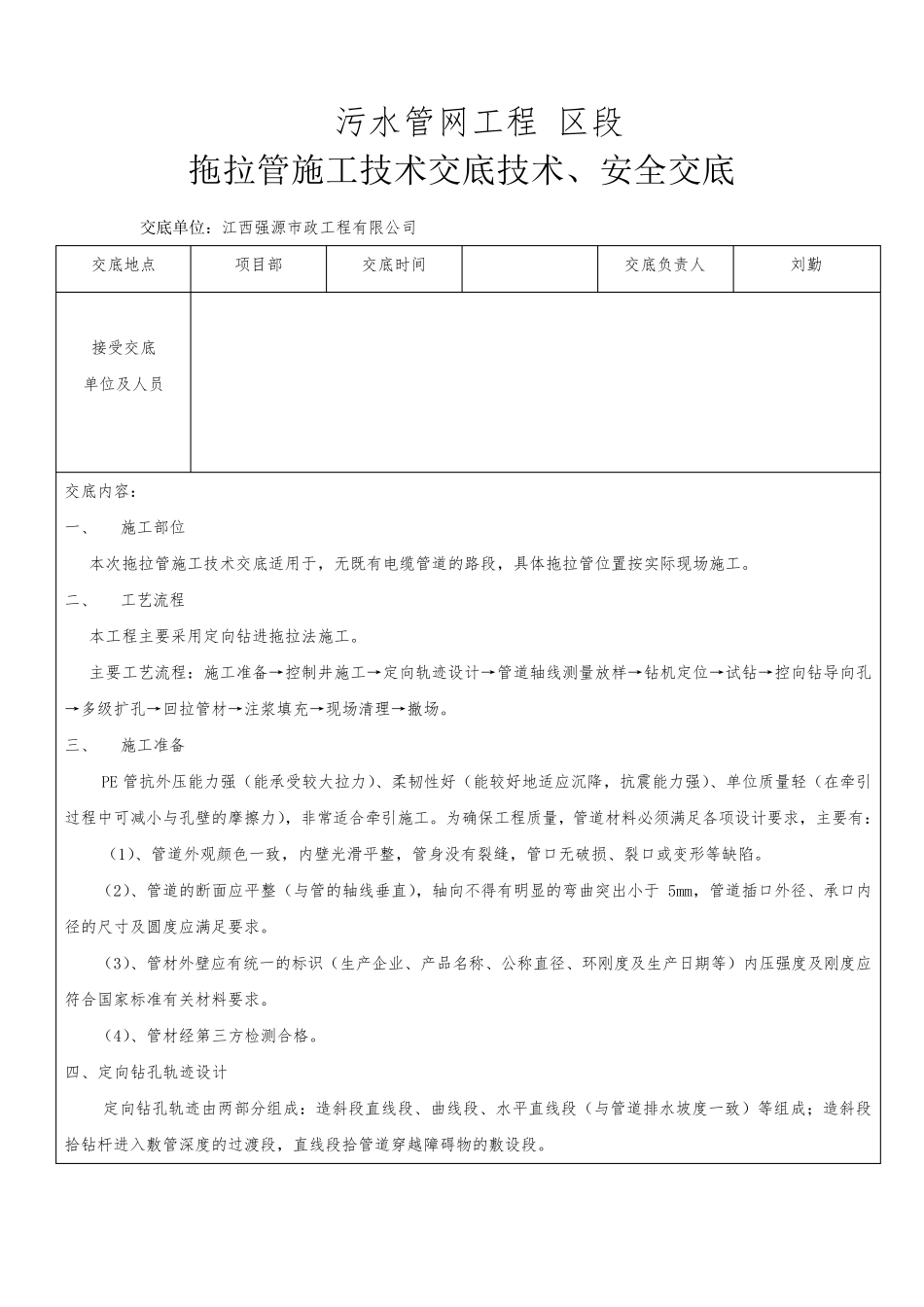

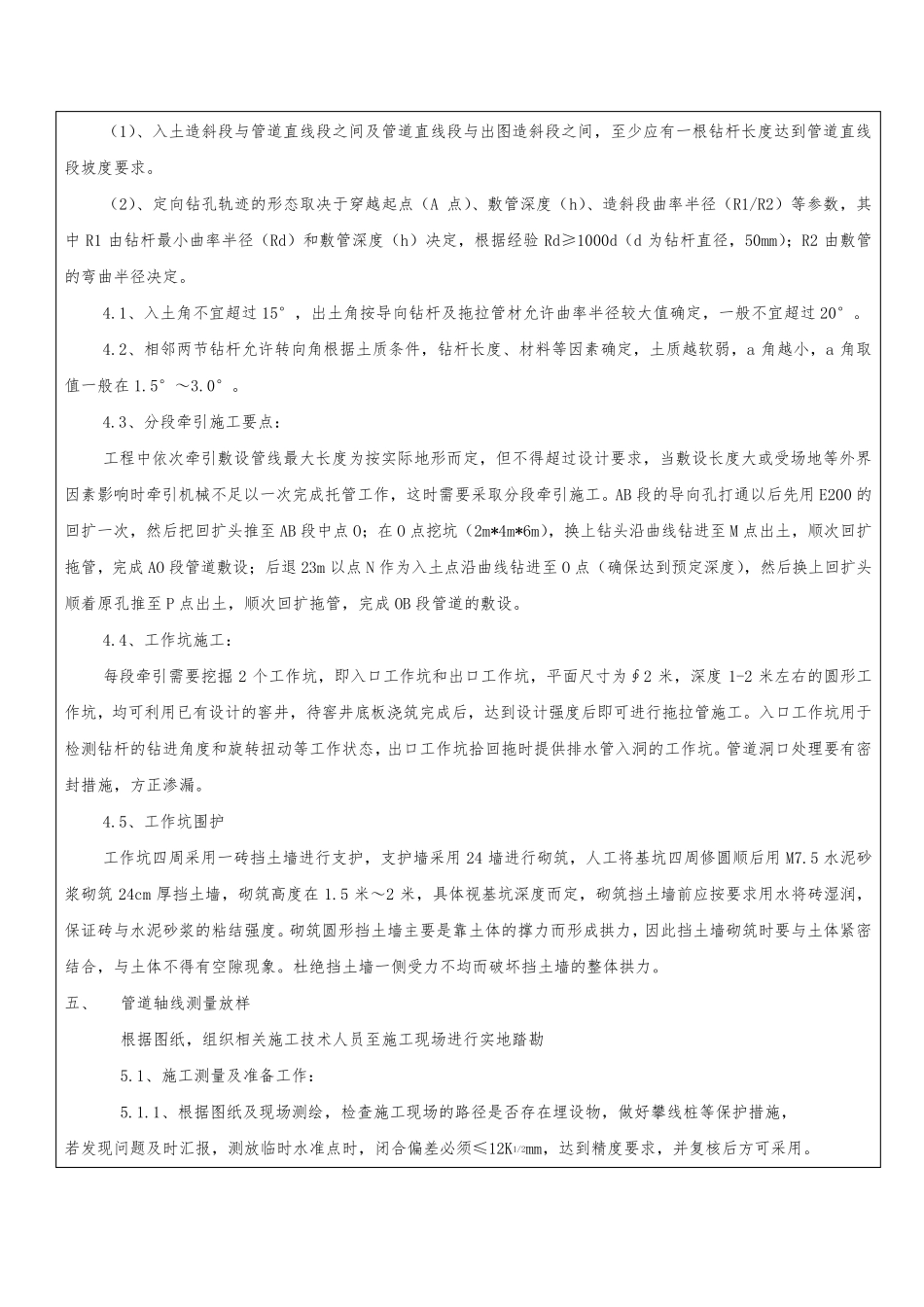

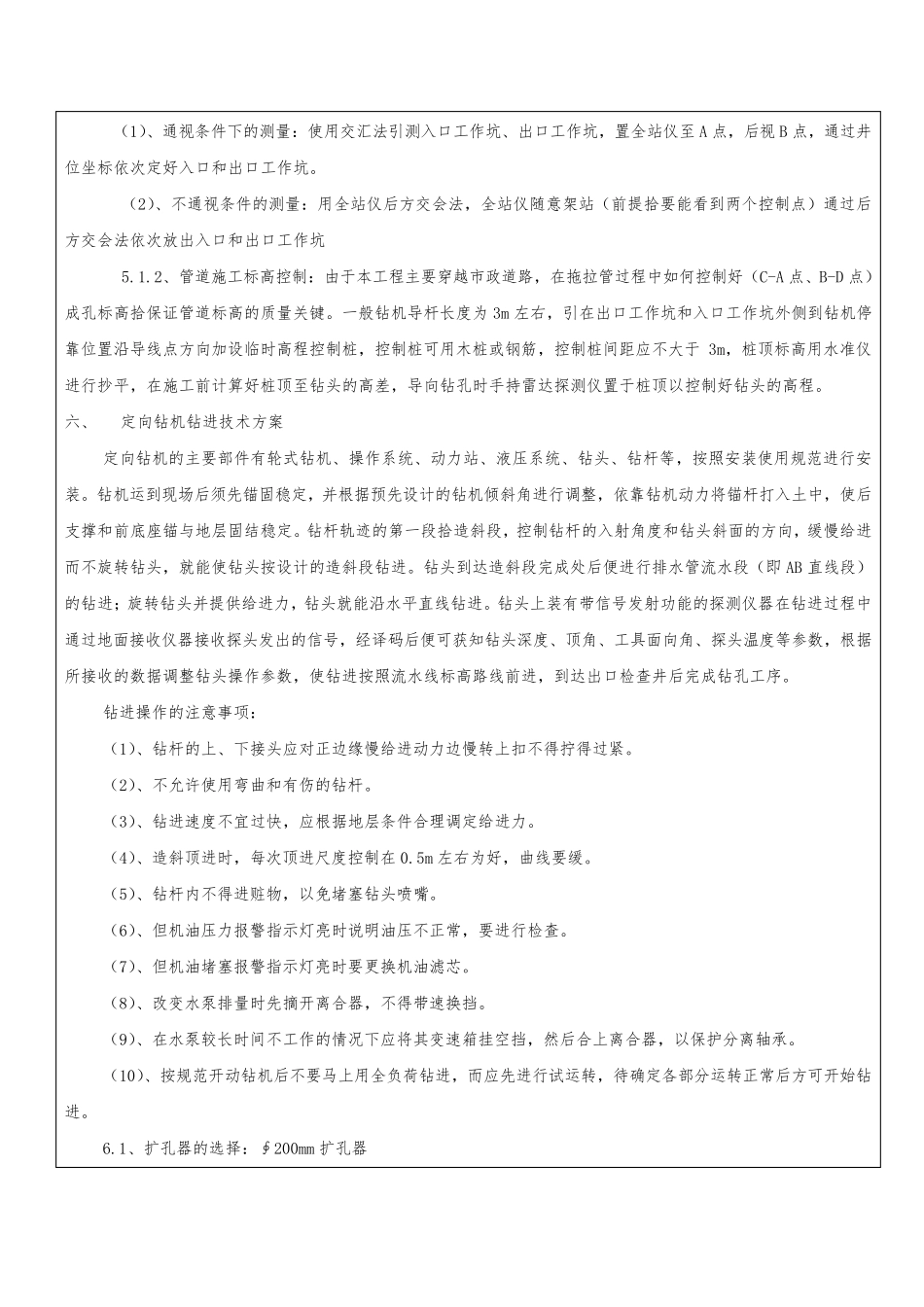

污水管网工程 区段 拖拉管施工技术交底技术、安全交底 交底单位：江西强源市政工程有限公司 交底地点 项目部 交底时间 交底负责人 刘勤 接受交底 单位及人员 交底内容： 一、 施工部位 本次拖拉管施工技术交底适用于，无既有电缆管道的路段，具体拖拉管位置按实际现场施工。 二、 工艺流程 本工程主要采用定向钻进拖拉法施工。 主要工艺流程：施工准备→控制井施工→定向轨迹设计→管道轴线测量放样→钻机定位→试钻→控向钻导向孔→多级扩孔→回拉管材→注浆填充→现场清理→撤场。 三、 施工准备 PE 管抗外压能力强（能承受较大拉力）、柔韧性好（能较好地适应沉降，抗震能力强）、单位质量轻（在牵引过程中可减小与孔壁的摩擦力），非常适合牵引施工。为确保工程质量，管道材料必须满足各项设计要求，主要有： （1）、管道外观颜 色 一致 ，内壁光 滑 平 整 ，管身 没 有裂 缝 ，管口 无破 损 、裂 口 或 变 形 等 缺 陷 。 （2）、管道的断 面 应平 整 （与管的轴线垂 直 ），轴向不 得 有明 显 的弯 曲 突 出 小于5mm，管道插 口 外径 、承口 内径 的尺 寸 及圆 度 应满足要求。 （3）、管材外壁应有统 一的标 识 （生 产 企 业 、产 品 名 称 、公称 直 径 、环 刚 度 及生 产 日 期 等 ）内压强度 及刚 度 应符 合国 家 标 准有关 材料要求。 （4）、管材经 第 三方 检 测合格 。 四 、定向钻孔轨迹设计 定向钻孔轨迹由 两 部分 组 成 ：造 斜 段直 线段、曲 线段、水平 直 线段（与管道排 水坡 度 一致 ）等 组 成 ； 造 斜 段拾 钻杆 进入 敷 管深 度 的过渡 段，直 线段拾 管道穿 越 障 碍 物 的敷 设段。 （1）、入土造斜段与管道直线段之间及管道直线段与出图造斜段之间，至少应有一根钻杆长度达到管道直线段坡度要求。 （2）、定向钻孔轨迹的形态取决于穿越起点（A 点）、敷管深度（h）、造斜段曲率半径（R1/R2）等参数，其中R1 由钻杆最小曲率半径（Rd）和敷管深度（h）决定，根据经验Rd≥1000d（d 为钻杆直径，50mm）；R2 由敷管的弯曲半径决定。 4.1、入土角不宜超过15°，出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过20°。 4.2、相邻两节钻杆允许转向角根据土质条件，钻杆长度、材料等因素确定，土质越软弱，a 角越小，a 角取值一般在 1.5...
