拾音器头接法

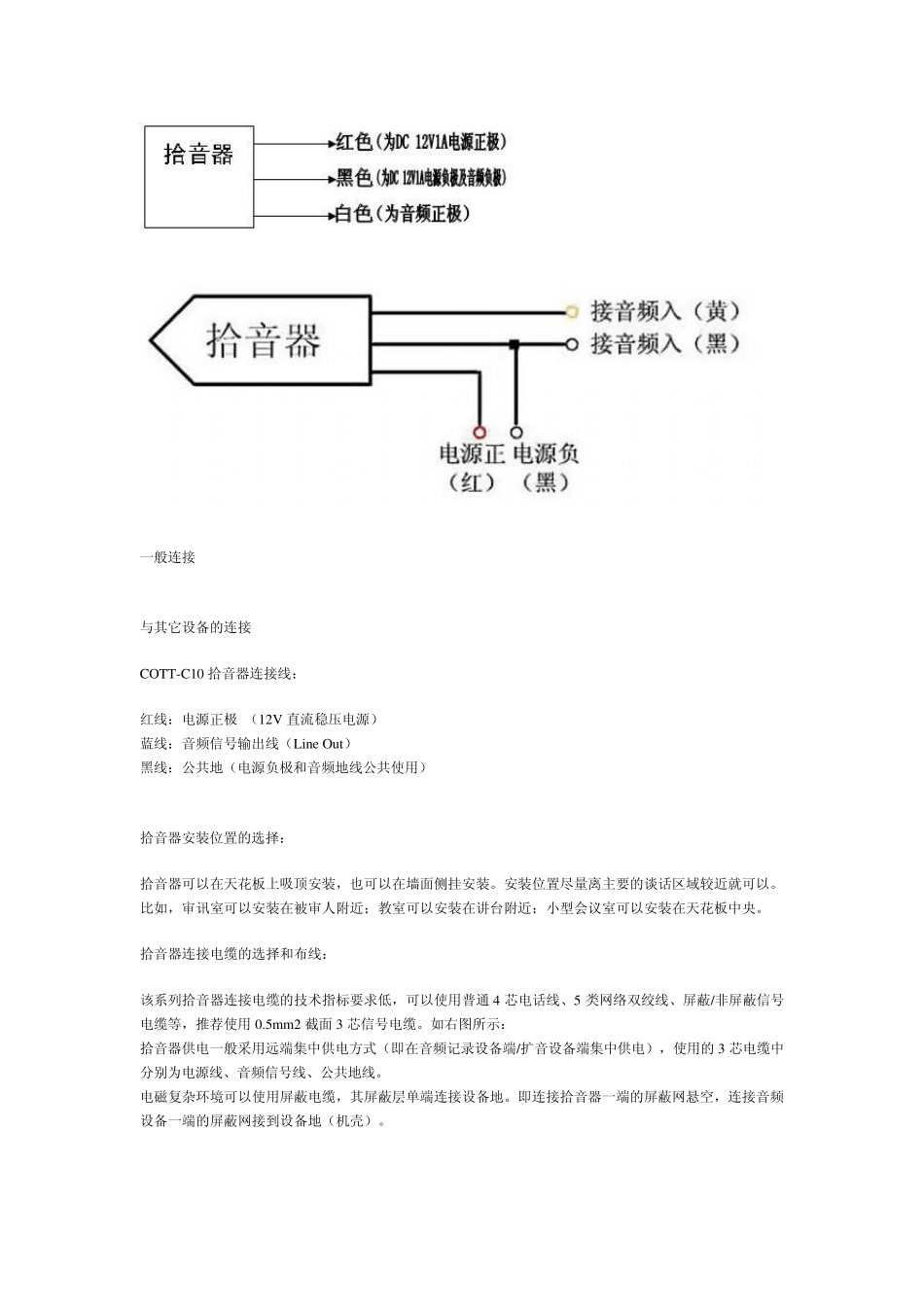

拾音器头接法_第1页
1/6

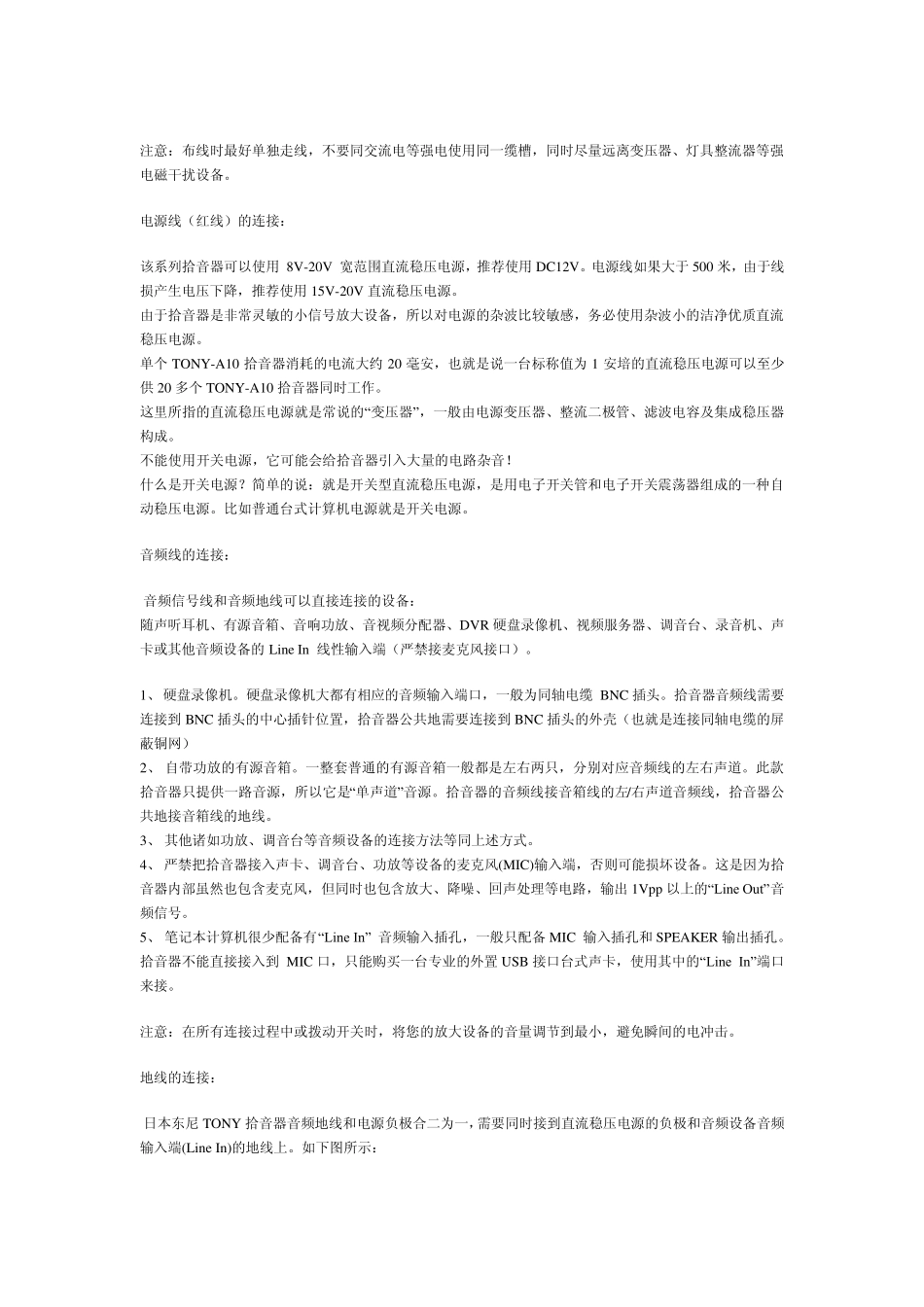

拾音器头接法_第2页
2/6

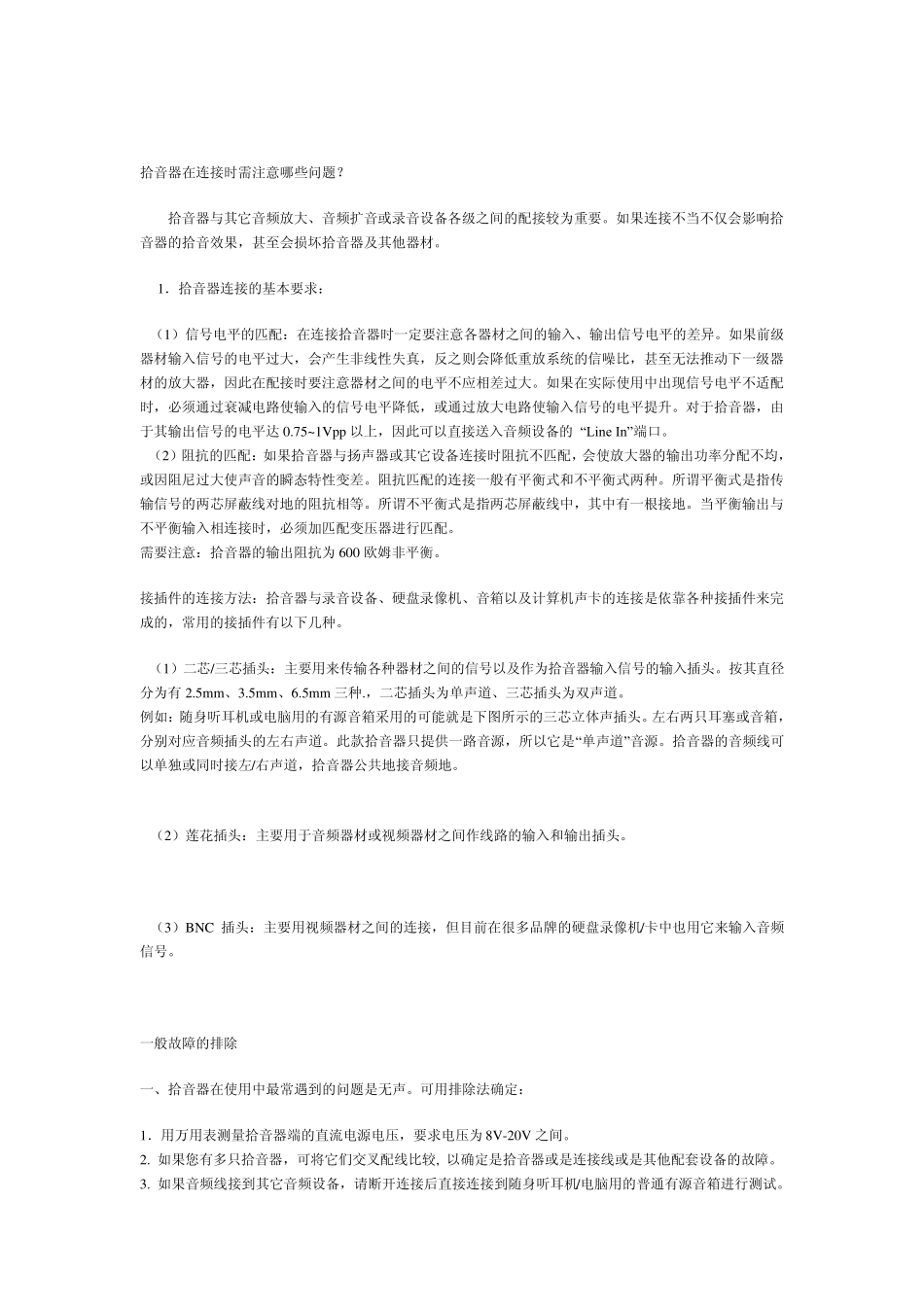

拾音器头接法_第3页
3/6
一般连接 与其它设备的连接 COTT-C10 拾音器连接线: 红线:电源正极 (12V 直流稳压电源) 蓝线:音频信号输出线(Line Ou t) 黑线:公共地(电源负极和音频地线公共使用) 拾音器安装位置的选择: 拾音器可以在天花板上吸顶安装,也可以在墙面侧挂安装。安装位置尽量离主要的谈话区域较近就可以。比如,审讯室可以安装在被审人附近;教室可以安装在讲台附近;小型会议室可以安装在天花板中央。 拾音器连接电缆的选择和布线: 该系列拾音器连接电缆的技术指标要求低,可以使用普通4 芯电话线、5 类网络双绞线、屏蔽/非屏蔽信号电缆等,推荐使用0.5mm2 截面3 芯信号电缆。如右图所示: 拾音器供电一般采用远端集中供电方式(即在音频记录设备端/扩音设备端集中供电),使用的3 芯电缆中分别为电源线、音频信号线、公共地线。 电磁复杂环境可以使用屏蔽电缆,其屏蔽层单端连接设备地。即连接拾音器一端的屏蔽网悬空,连接音频设备一端的屏蔽网接到设备地(机壳)。 注意:布线时最好单独走线,不要同交流电等强电使用同一缆槽,同时尽量远离变压器、灯具整流器等强电磁干扰设备。 电源线(红线)的连接: 该系列拾音器可以使用 8V-20V 宽范围直流稳压电源,推荐使用DC12V。电源线如果大于 500 米,由于线损产生电压下降,推荐使用15V-20V 直流稳压电源。 由于拾音器是非常灵敏的小信号放大设备,所以对电源的杂波比较敏感,务必使用杂波小的洁净优质直流稳压电源。 单个 TONY-A10 拾音器消耗的电流大约 20 毫安,也就是说一台标称值为 1 安培的直流稳压电源可以至少供 20 多个 TONY-A10 拾音器同时工作。 这里所指的直流稳压电源就是常说的“变压器”,一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。 不能使用开关电源,它可能会给拾音器引入大量的电路杂音! 什么是开关电源?简单的说:就是开关型直流稳压电源,是用电子开关管和电子开关震荡器组成的一种自动稳压电源。比如普通台式计算机电源就是开关电源。 音频线的连接: 音频信号线和音频地线可以直接连接的设备: 随声听耳机、有源音箱、音响功放、音视频分配器、DVR 硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的 Lin e In 线性输入端(严禁接麦克风接口)。 1、 硬盘录像机。硬盘录像机大都有相应的音频输入端口,一般为同轴电缆 BNC 插头。拾音器音频线需要连接到 BNC 插头的中心插针位置,拾...
