指令分析及举例RSLOGIX500VIP专享

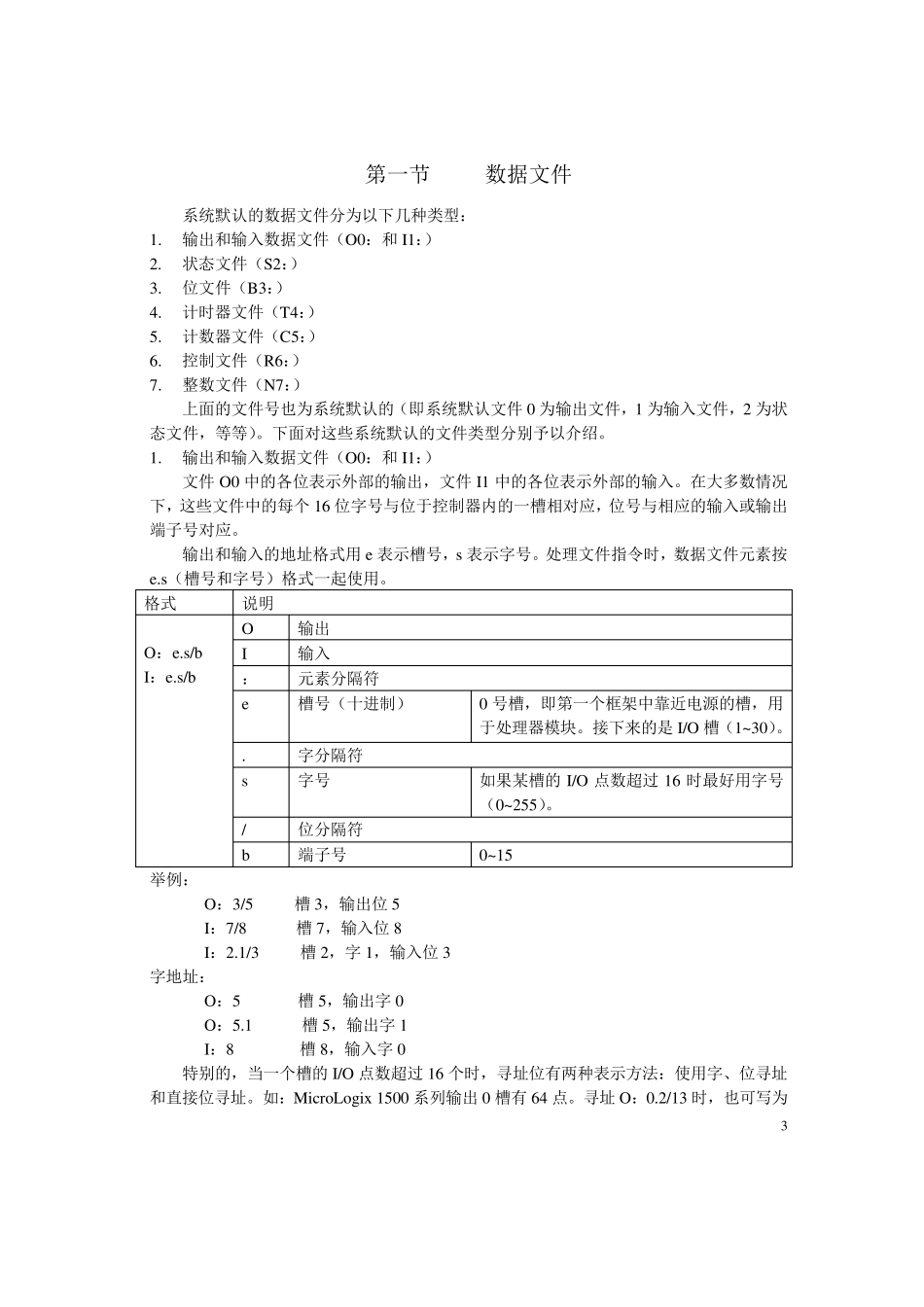

1 附录 第一章 位指令 .............................................................. 2 第一节 数据文件 ............................................................................. 3 第二节 位指令 ................................................................................. 6 第二章 计时器和计数器指令 .......................................... 11 第三章 比较指令 ......................................................... 21 第四章 算术指令 ......................................................... 26 第五章 传送和逻辑指令 ................................................ 32 第六章 移位和顺序进出指令 .......................................... 35 第七章 程序流程指令 ................................................... 42 第八章 I/O，文件，PID 指令 ......................................... 46 第九章 高速计数指令 ................................................... 64 2 第一章 位指令 位指令可对数据的单个位进行操作。在运行时，处理器可以根据其所在梯级的逻辑条件置位或复位一位。应用程序可以根据需要对一位寻址任意次。本章第一节介绍位指令地址可使用的数据文件，第二节介绍基本的位指令。 3 第一节 数据文件 系统默认的数据文件分为以下几种类型： 1. 输出和输入数据文件（O0：和I1：） 2. 状态文件（S2：） 3. 位文件（B3：） 4. 计时器文件（T4：） 5. 计数器文件（C5：） 6. 控制文件（R6：） 7. 整数文件（N7：） 上面的文件号也为系统默认的（即系统默认文件0 为输出文件，1 为输入文件，2 为状态文件，等等）。下面对这些系统默认的文件类型分别予以介绍。 1. 输出和输入数据文件（O0：和I1：） 文件O0 中的各位表示外部的输出，文件I1 中的各位表示外部的输入。在大多数情况下，这些文件中的每个16 位字号与位于控制器内的一槽相对应，位号与相应的输入或输出端子号对应。 输出和输入的地址格式用e 表示槽号，s 表示字号。处理文件指令时，数据文件元素按e.s（槽号和字号）格式一起使用。 格式 说明 O：e.s/b I：e.s/b O 输出 I 输入 ： 元素分隔符 e 槽号（十进制） 0 号槽，即第一个框架中靠近电源的槽，用于处理器模块。接下来的是I/O 槽（1~30）。 . ...
