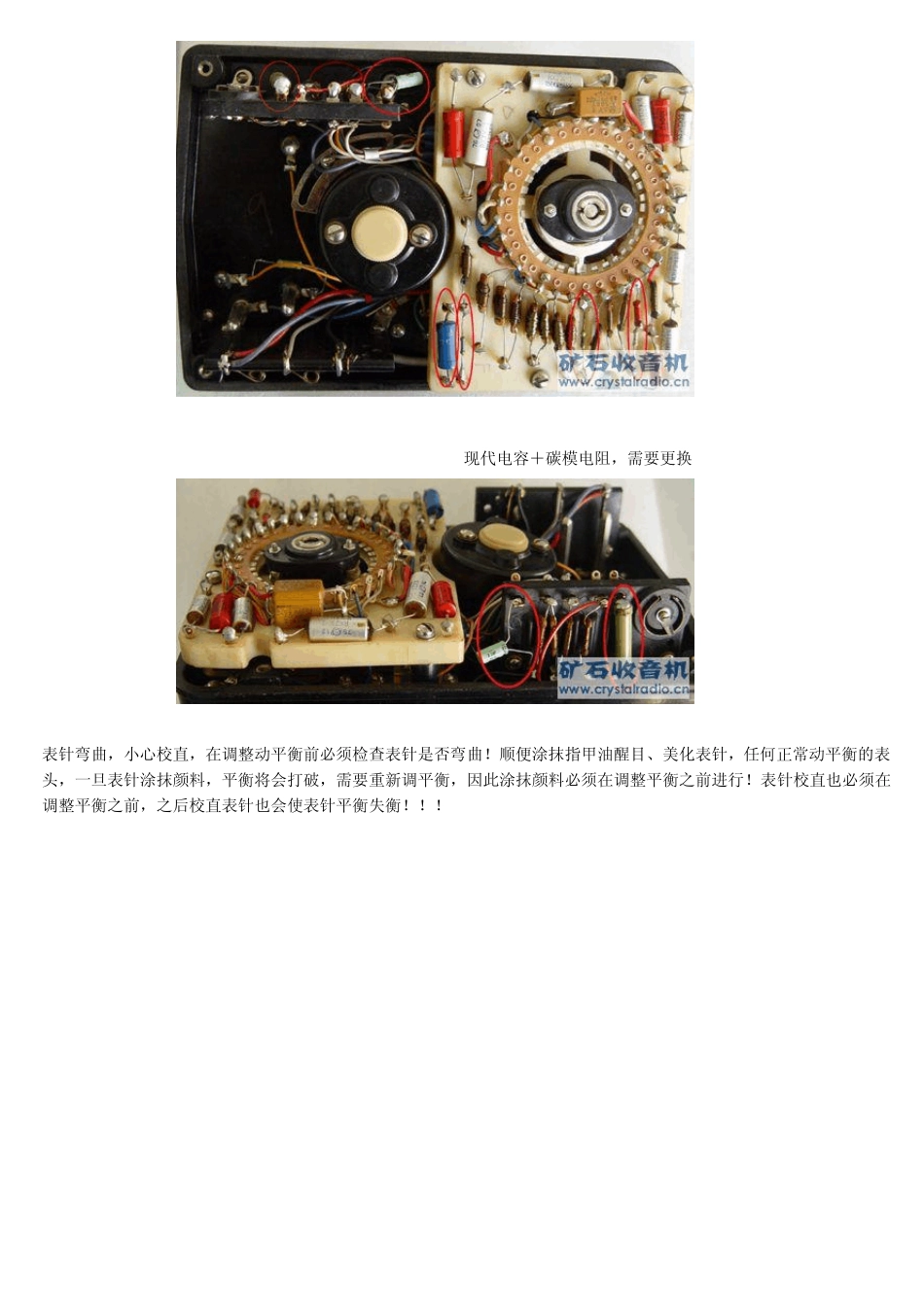

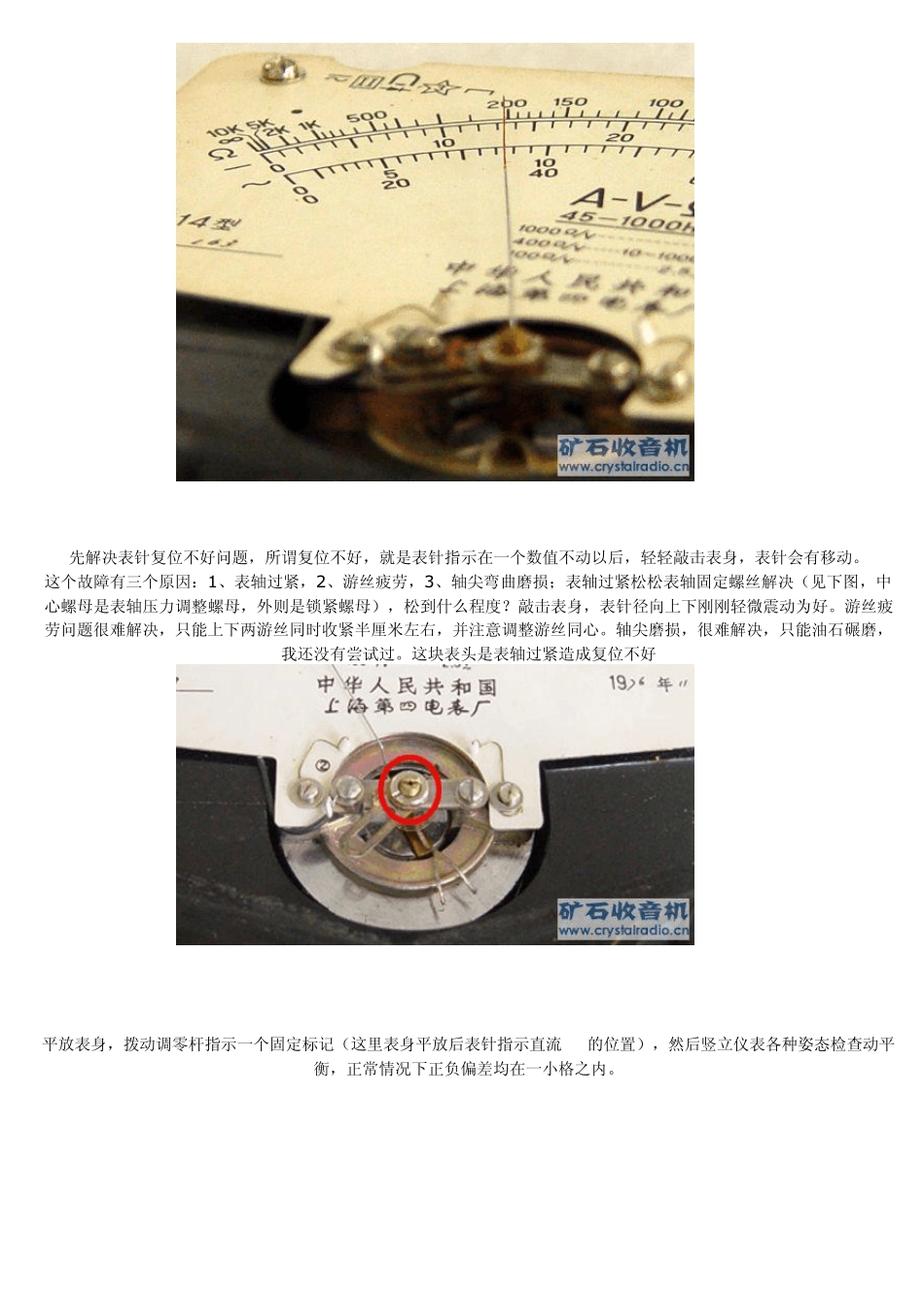

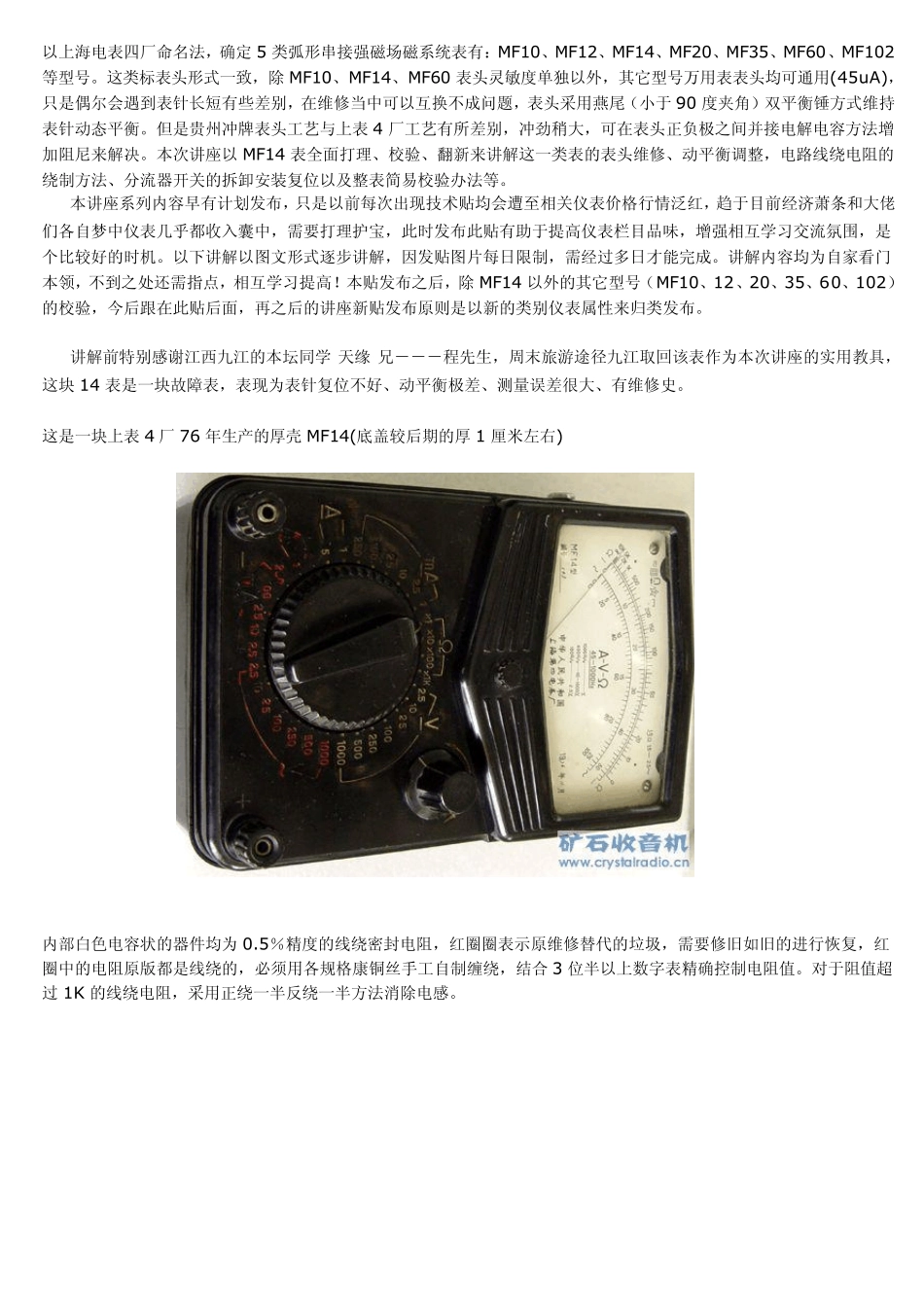

以上海电表四厂命名法,确定5 类弧形串接强磁场磁系统表有:MF10、MF12、MF14、MF20、MF35、MF60、MF102等型号。这类标表头形式一致,除 MF10、MF14、MF60 表头灵敏度单独以外,其它型号万用表表头均可通用(45uA),只是偶尔会遇到表针长短有些差别,在维修当中可以互换不成问题,表头采用燕尾(小于 90 度夹角)双平衡锤方式维持表针动态平衡。但是贵州冲牌表头工艺与上表4 厂工艺有所差别,冲劲稍大,可在表头正负极之间并接电解电容方法增加阻尼来解决。本次讲座以MF14 表全面打理、校验、翻新来讲解这一类表的表头维修、动平衡调整,电路线绕电阻的绕制方法、分流器开关的拆卸安装复位以及整表简易校验办法等。 本讲座系列内容早有计划发布,只是以前每次出现技术贴均会遭至相关仪表价格行情泛红,趋于目前经济萧条和大佬们各自梦中仪表几乎都收入囊中,需要打理护宝,此时发布此贴有助于提高仪表栏目品味,增强相互学习交流氛围,是个比较好的时机。以下讲解以图文形式逐步讲解,因发贴图片每日限制,需经过多日才能完成。讲解内容均为自家看门本领,不到之处还需指点,相互学习提高!本贴发布之后,除 MF14 以外的其它型号(MF10、12、20、35、60、102)的校验,今后跟在此贴后面,再之后的讲座新贴发布原则是以新的类别仪表属性来归类发布。 讲解前特别感谢江西九江的本坛同学“天缘”兄---程先生,周末旅游途径九江取回该表作为本次讲座的实用教具,这块 14 表是一块故障表,表现为表针复位不好、动平衡极差、测量误差很大、有维修史。 这是一块上表4 厂76 年生产的厚壳 MF14(底盖较后期的厚 1 厘米左右) 内部白色电容状的器件均为 0.5%精度的线绕密封电阻,红圈圈表示原维修替代的垃圾,需要修旧如旧的进行恢复,红圈中的电阻原版都是线绕的,必须用各规格康铜丝手工自制缠绕,结合 3 位半以上数字表精确控制电阻值。对于阻值超过 1K 的线绕电阻,采用正绕一半反绕一半方法消除电感。 现代电容+碳模电阻,需要更换 表针弯曲,小心校直,在调整动平衡前必须检查表针是否弯曲!顺便涂抹指甲油醒目、美化表针,任何正常动平衡的表头,一旦表针涂抹颜料,平衡将会打破,需要重新调平衡,因此涂抹颜料必须在调整平衡之前进行!表针校直也必须在调整平衡之前,之后校直表针也会使表针平衡失衡!!! 先解决表针复位不好问题,所谓复位不好,就是表针指示在一个数值不动以后,轻轻敲击表身,表针会有移动。 这...
