按钮开关使用注意事项

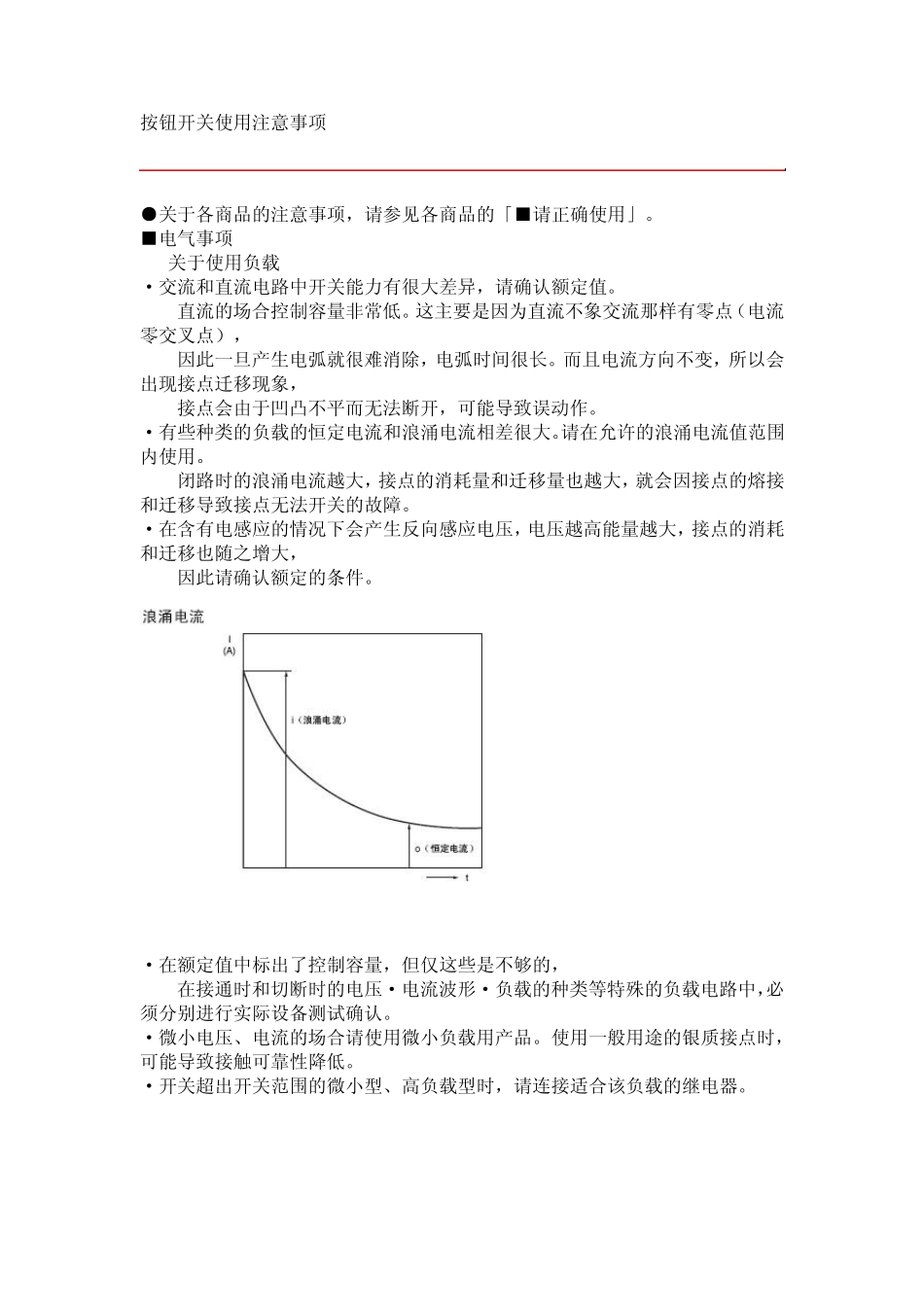

按钮开关使用注意事项 ●关于各商品的注意事项，请参见各商品的「■请正确使用」。 ■电气事项 1. 关于使用负载 ·交流和直流电路中开关能力有很大差异，请确认额定值。 直流的场合控制容量非常低。这主要是因为直流不象交流那样有零点（电流零交叉点）， 因此一旦产生电弧就很难消除，电弧时间很长。而且电流方向不变，所以会出现接点迁移现象， 接点会由于凹凸不平而无法断开，可能导致误动作。 ·有些种类的负载的恒定电流和浪涌电流相差很大。请在允许的浪涌电流值范围内使用。 闭路时的浪涌电流越大，接点的消耗量和迁移量也越大，就会因接点的熔接和迁移导致接点无法开关的故障。 ·在含有电感应的情况下会产生反向感应电压，电压越高能量越大，接点的消耗和迁移也随之增大， 因此请确认额定的条件。 ·在额定值中标出了控制容量，但仅这些是不够的， 在接通时和切断时的电压·电流波形·负载的种类等特殊的负载电路中，必须分别进行实际设备测试确认。 ·微小电压、电流的场合请使用微小负载用产品。使用一般用途的银质接点时，可能导致接触可靠性降低。 ·开关超出开关范围的微小型、高负载型时，请连接适合该负载的继电器。 确定各机种的额定值的条件如下。 感性负载：功率因数0.4以上(交流)、时间常数7ms以下(直流) 灯负载：具有相当于恒定电流10倍的浪涌电流时的负载。 电动机负载：具有相当于恒定电流6倍的浪涌电流时的负载。 注. 感性负载在直流电路中特别重要，因此必须充分了解负载的时间常数(L/R)的值。 2. 关于负载的连接 请不要在 1个开关的接点上连接异极、异种的电源。 在两边接点上加负载使用时，可能导致绝缘性能的提前劣化、寿命缩短等。 3. 关于接点保护电路 为了延长接点的寿命，防止噪音及减少由电弧生成的碳化物和硝酸，可使用接点保护电路， 但如果使用不正确可能导致相反的效果。此外，使用接点保护电路时，负载的动作时间会变慢，请注意。 以下是接点保护电路的典型例子。在湿度高的环境中，开合容易产生电弧的负载，例如电感性负载时， 电弧产生的NOx和水分会生成硝酸(HNO3)，可能腐蚀内部的金属部分，导致动作故障。 在高湿度环境中在频率高且会产生电弧的电路条件下使用时，请务必按照下表使用接点保护电路。 接点保护电路的代表例子 电路例 适用 优点、其他 元件的选择方法 AC DC CR方式 ＊ △ ○ ＊AC电压下使用时。 负载的阻抗必须比 C、R的阻抗小很多。 C...
