挡烟垂壁方案

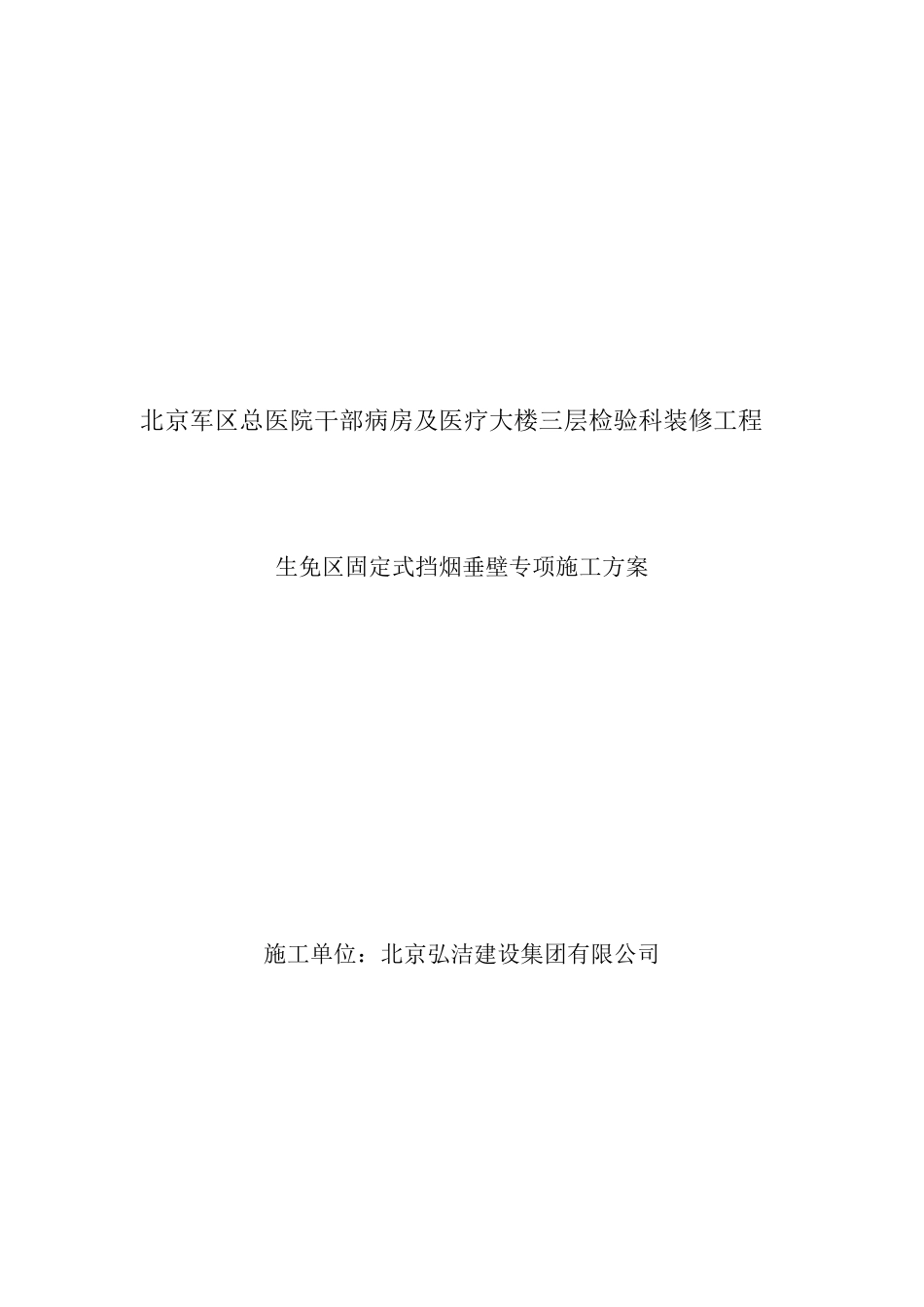

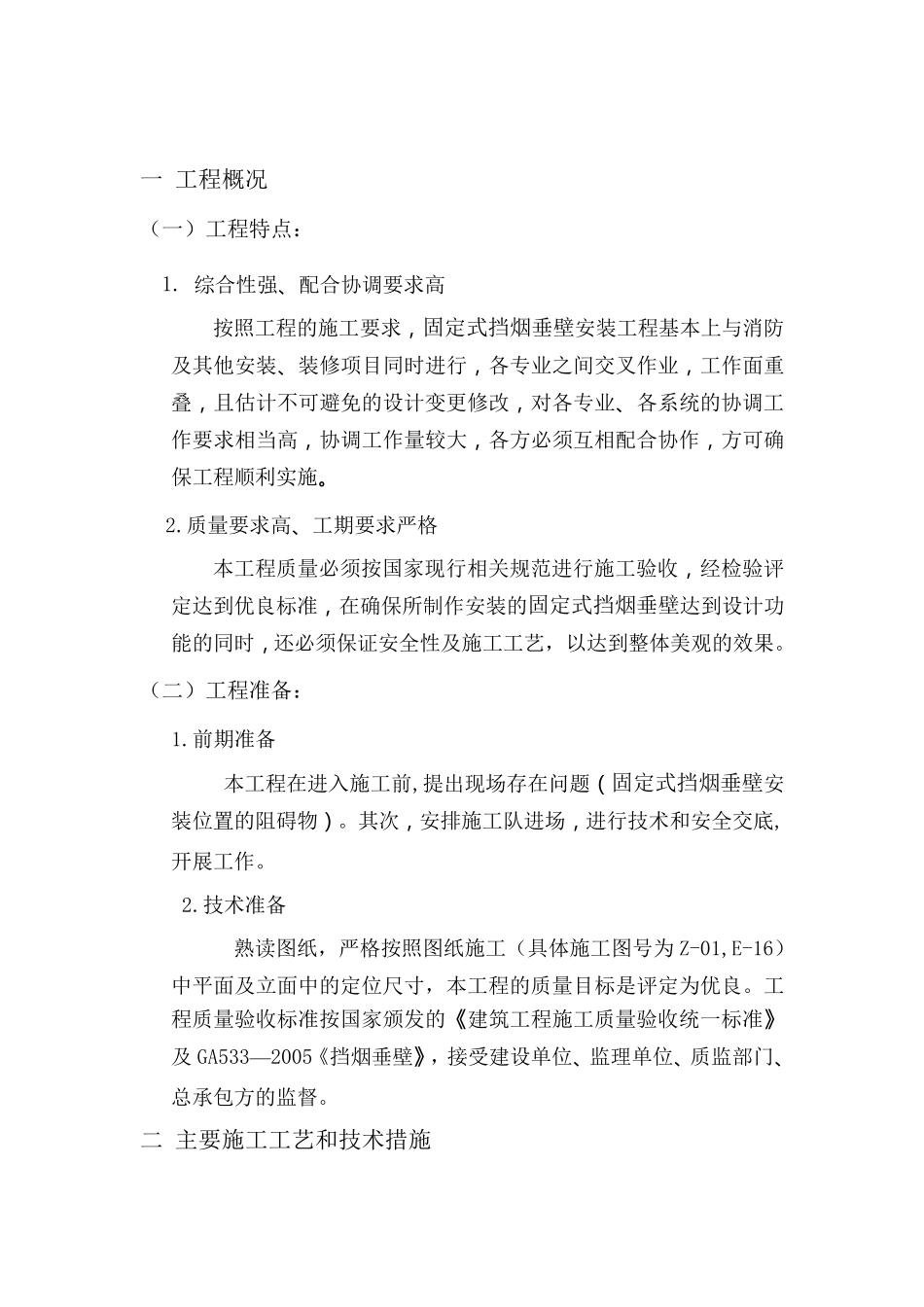

北京军区总医院干部病房及医疗大楼三层检验科装修工程 生免区固定式挡烟垂壁专项施工方案 施工单位：北京弘洁建设集团有限公司 一 工程概况 （一）工程特点： 1. 综合性强、配合协调要求高 按照工程的施工要求，固定式挡烟垂壁安装工程基本上与消防及其他安装、装修项目同时进行，各专业之间交叉作业，工作面重叠，且估计不可避免的设计变更修改，对各专业、各系统的协调工作要求相当高，协调工作量较大，各方必须互相配合协作，方可确保工程顺利实施。 2.质量要求高、工期要求严格 本工程质量必须按国家现行相关规范进行施工验收，经检验评定达到优良标准，在确保所制作安装的固定式挡烟垂壁达到设计功能的同时，还必须保证安全性及施工工艺，以达到整体美观的效果。 （二）工程准备： 1.前期准备 本工程在进入施工前,提出现场存在问题（固定式挡烟垂壁安装位置的阻碍物）。其次，安排施工队进场，进行技术和安全交底,开展工作。 2.技术准备 熟读图纸，严格按照图纸施工（具体施工图号为Z-01,E-16）中平面及立 面中的定位尺 寸 ，本工程的质量目标是 评定为优良。工程质量验收标准按国家颁 发 的《建 筑 工程施工质量验收统一标准》及GA533—2005《 挡烟垂壁》，接 受 建 设单 位、监 理 单 位、质监 部 门 、总 承 包 方的监 督 。 二 主 要施工工艺和技术措 施 1.材料要求 检查所有的原材料及零部件应该符合国家标准和行业标准的规定，本工程使用的10厘单片防火玻璃，制作固定在建筑天花，天花下挂垂500mm，挡烟垂壁的执行技术标准 GA 533-2005《挡烟垂壁》如有新标准参照新标准执行垂壁应该符合设计要求，不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷，涂层、镀层应均匀，不得有斑剥、流淌现象。 2.挡烟垂壁安装施工 2.1放线定位 1.挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。 2.要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。以确保挡烟垂壁的垂直精度。要求上、下中心线偏差小于 1～ 2mm. 2.2上部吊 杆 安装 1.注 意 检查丝 杆 和金 属 膨 胀 管 的牢 固，选 用的丝 杆 和金 属 膨 胀 管质 量要可 靠 ，打 孔位置 不宜 靠 近 钢筋 混 凝 土 构件的边 缘 ，钻 孔孔径 和深 度要符合金 属 膨 胀...
