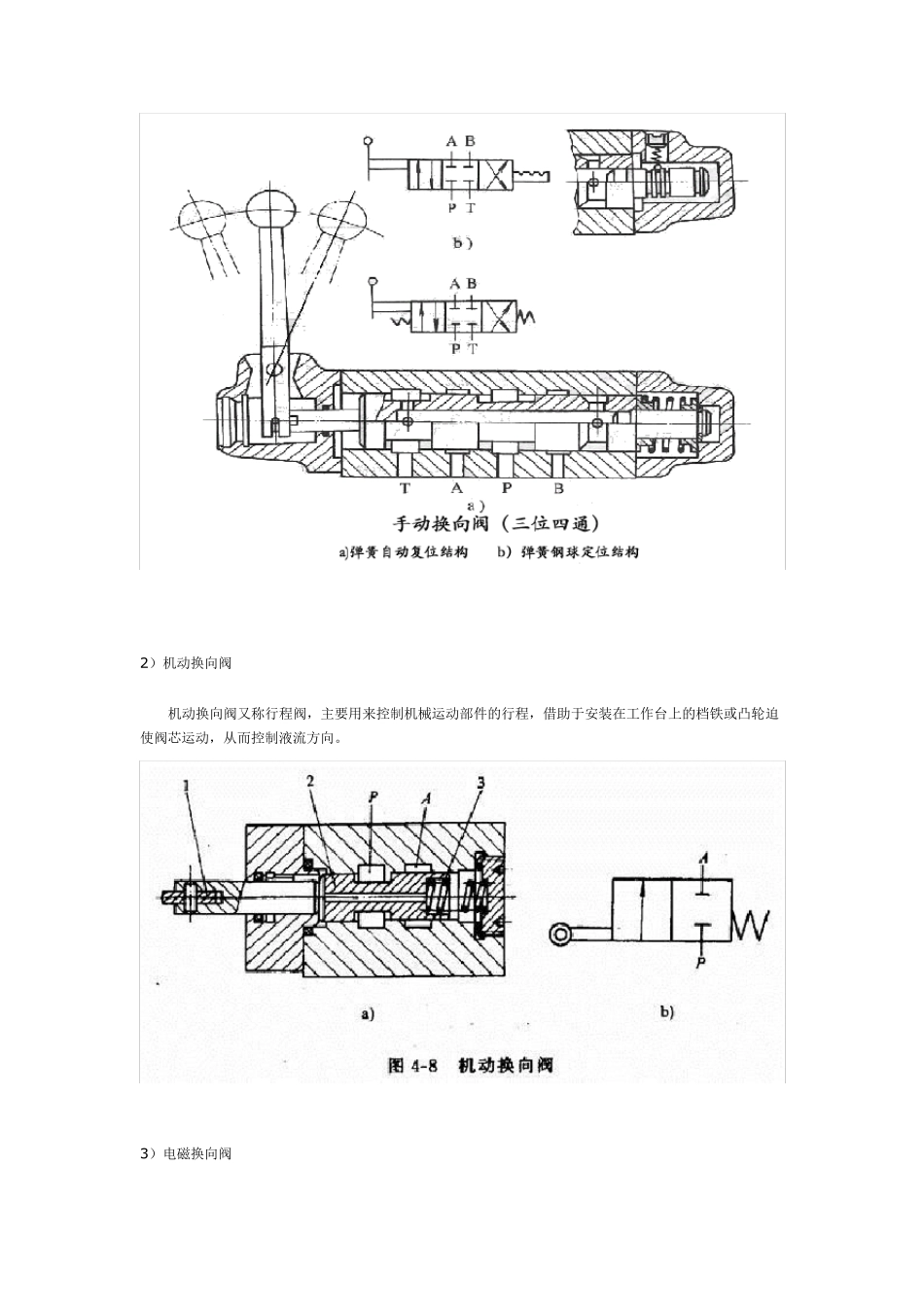

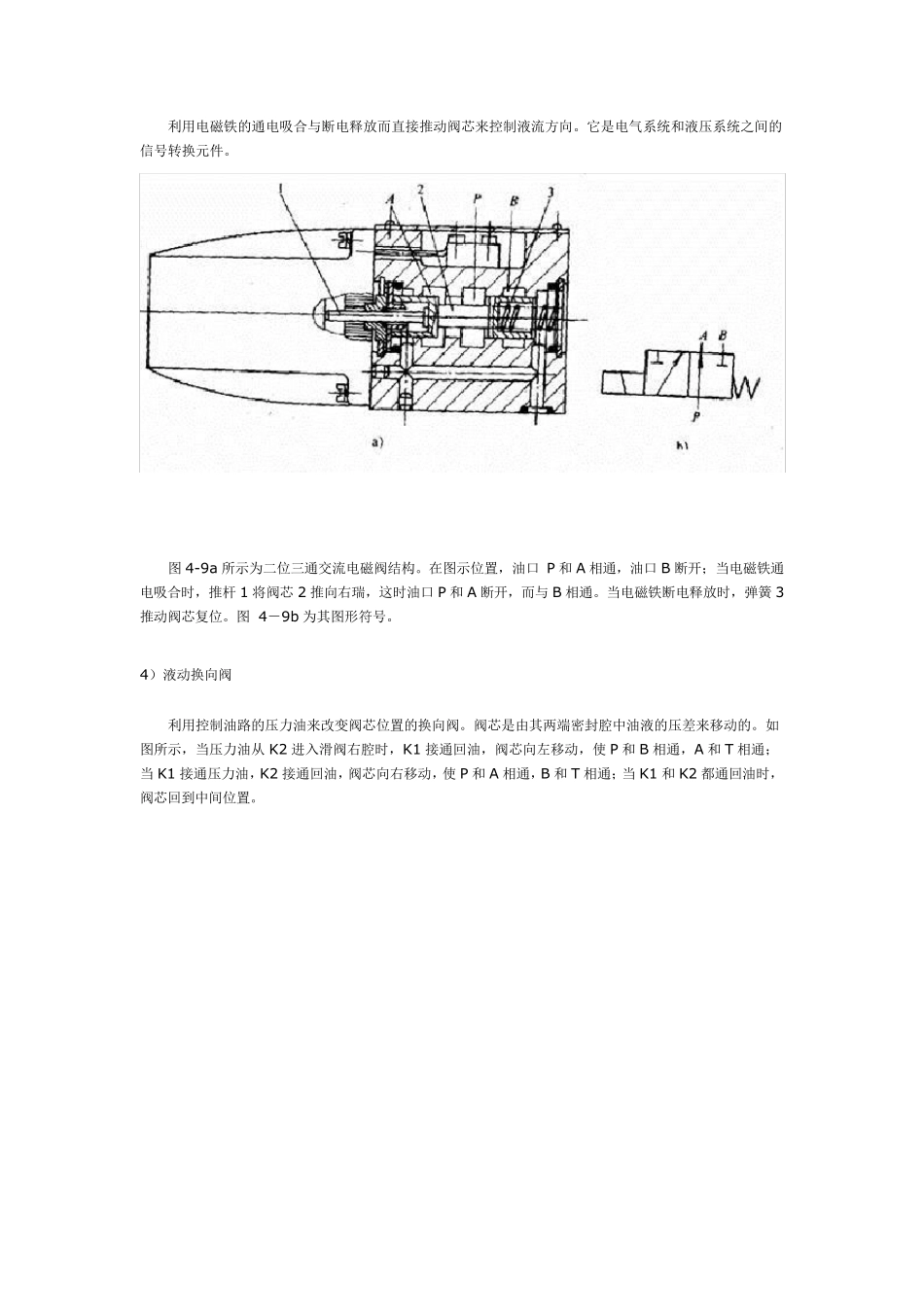

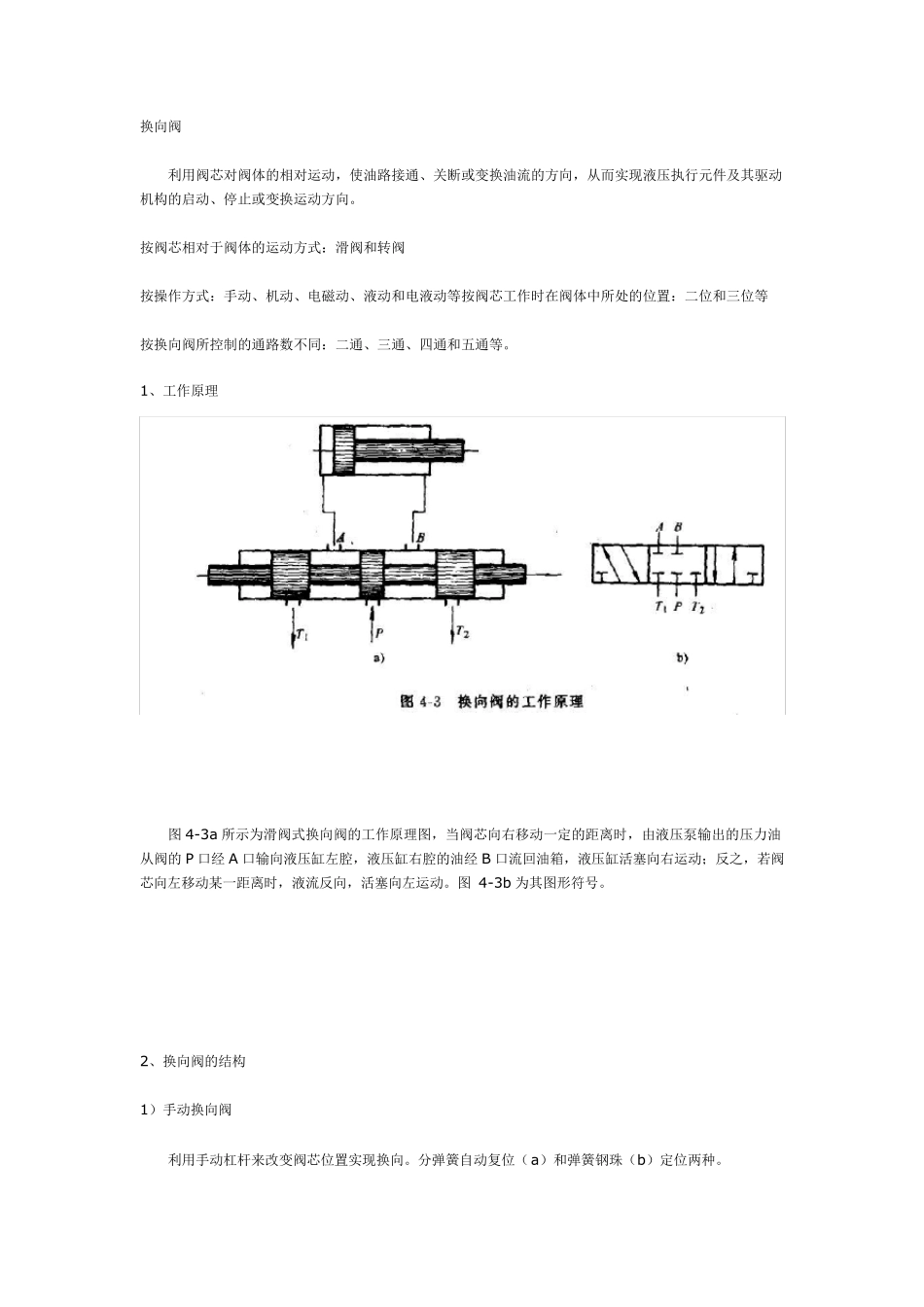

换向阀 利用阀芯对阀体的相对运动，使油路接通、关断或变换油流的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向。 按阀芯相对于阀体的运动方式：滑阀和转阀 按操作方式：手动、机动、电磁动、液动和电液动等按阀芯工作时在阀体中所处的位置：二位和三位等 按换向阀所控制的通路数不同：二通、三通、四通和五通等。 1、工作原理 图 4-3a 所示为滑阀式换向阀的工作原理图，当阀芯向右移动一定的距离时，由液压泵输出的压力油从阀的P 口经 A 口输向液压缸左腔，液压缸右腔的油经 B 口流回油箱，液压缸活塞向右运动；反之，若阀芯向左移动某一距离时，液流反向，活塞向左运动。图 4-3b 为其图形符号。 2、换向阀的结构 1）手动换向阀 利用手动杠杆来改变阀芯位置实现换向。分弹簧自动复位（a）和弹簧钢珠（b）定位两种。 2）机动换向阀 机动换向阀又称行程阀，主要用来控制机械运动部件的行程，借助于安装在工作台上的档铁或凸轮迫使阀芯运动，从而控制液流方向。 3）电磁换向阀 利用电磁铁的通电吸合与断电释放而直接推动阀芯来控制液流方向。它是电气系统和液压系统之间的信号转换元件。 图 4-9a 所示为二位三通交流电磁阀结构。在图示位置，油口 P 和 A 相通，油口 B 断开；当电磁铁通电吸合时，推杆 1 将阀芯2 推向右瑞，这时油口 P 和 A 断开，而与B 相通。当电磁铁断电释放时，弹簧 3推动阀芯复位。图 4－9b 为其图形符号。 4）液动换向阀 利用控制油路的压力油来改变阀芯位置的换向阀。阀芯是由其两端密封腔中油液的压差来移动的。如图所示，当压力油从 K2 进入滑阀右腔时，K1 接通回油，阀芯向左移动，使 P 和 B 相通，A 和 T 相通；当 K1 接通压力油，K2 接通回油，阀芯向右移动，使 P 和 A 相通，B 和 T 相通；当 K1 和 K2 都通回油时，阀芯回到中间位置。 5 ）电液换向阀 由电磁滑阀和液动滑阀组成。电磁阀起先导作用，可以改变控制液流方向，从而改变液动滑阀阀芯的位置。用于大中型液压设备中。 3、换向阀的性能和特点 1）滑阀的中位机能 各种操纵方式的三位四通和三位五通式换向滑阀，阀芯在中间位置时，各油口的连通情况称为换向阀的中位机能。其常用的有“Ｏ”型、“Ｈ”型、“Ｐ”型、Ｋ”型、“Ｍ”型等。 分析和选择三位换向阀的中位机能时，通常考虑： （1）系统保压 P 口堵塞时，系统保压，液压泵用于多缸系统。 （2）系统...
