换热器原理与设计期末复习题重点·

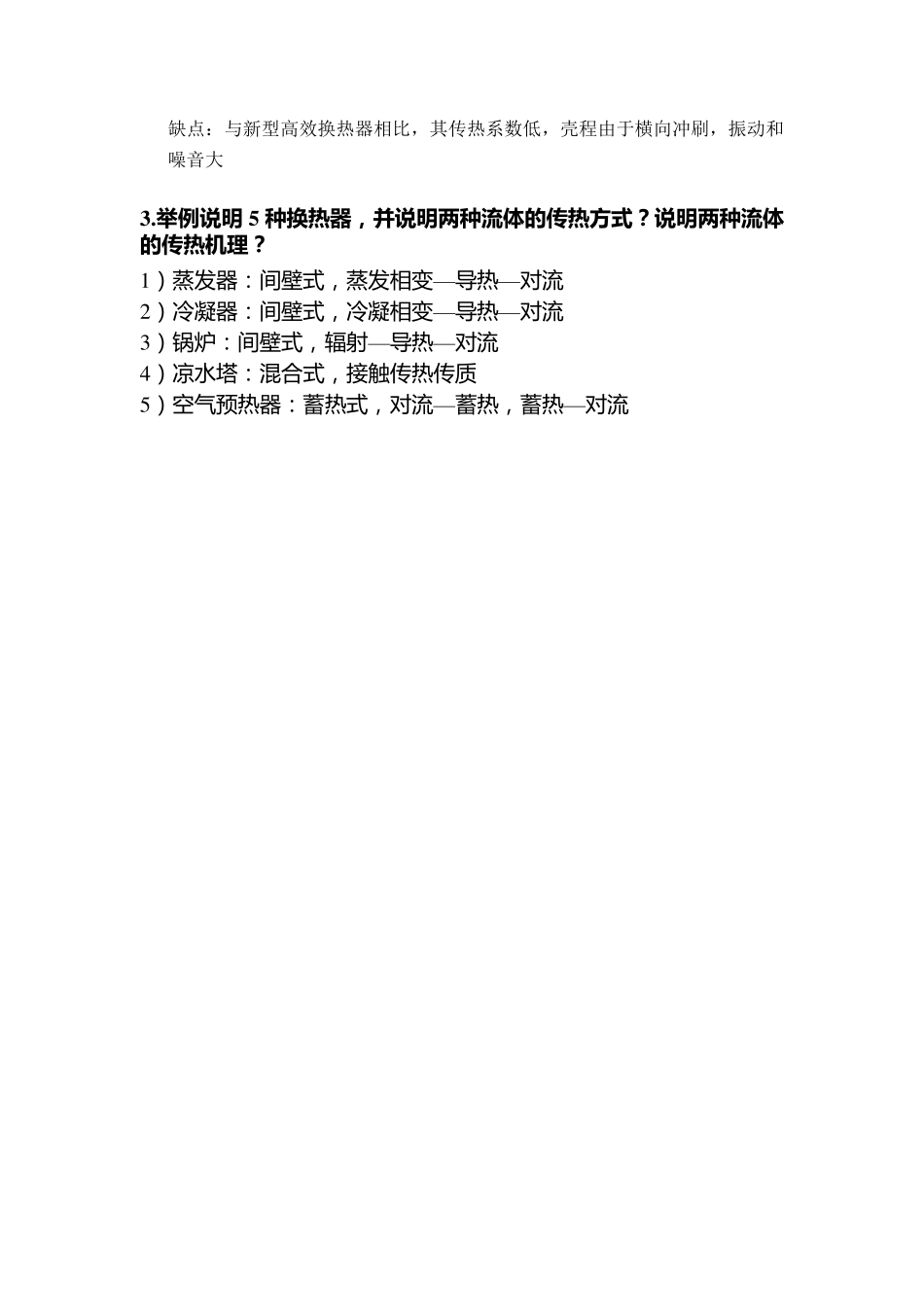

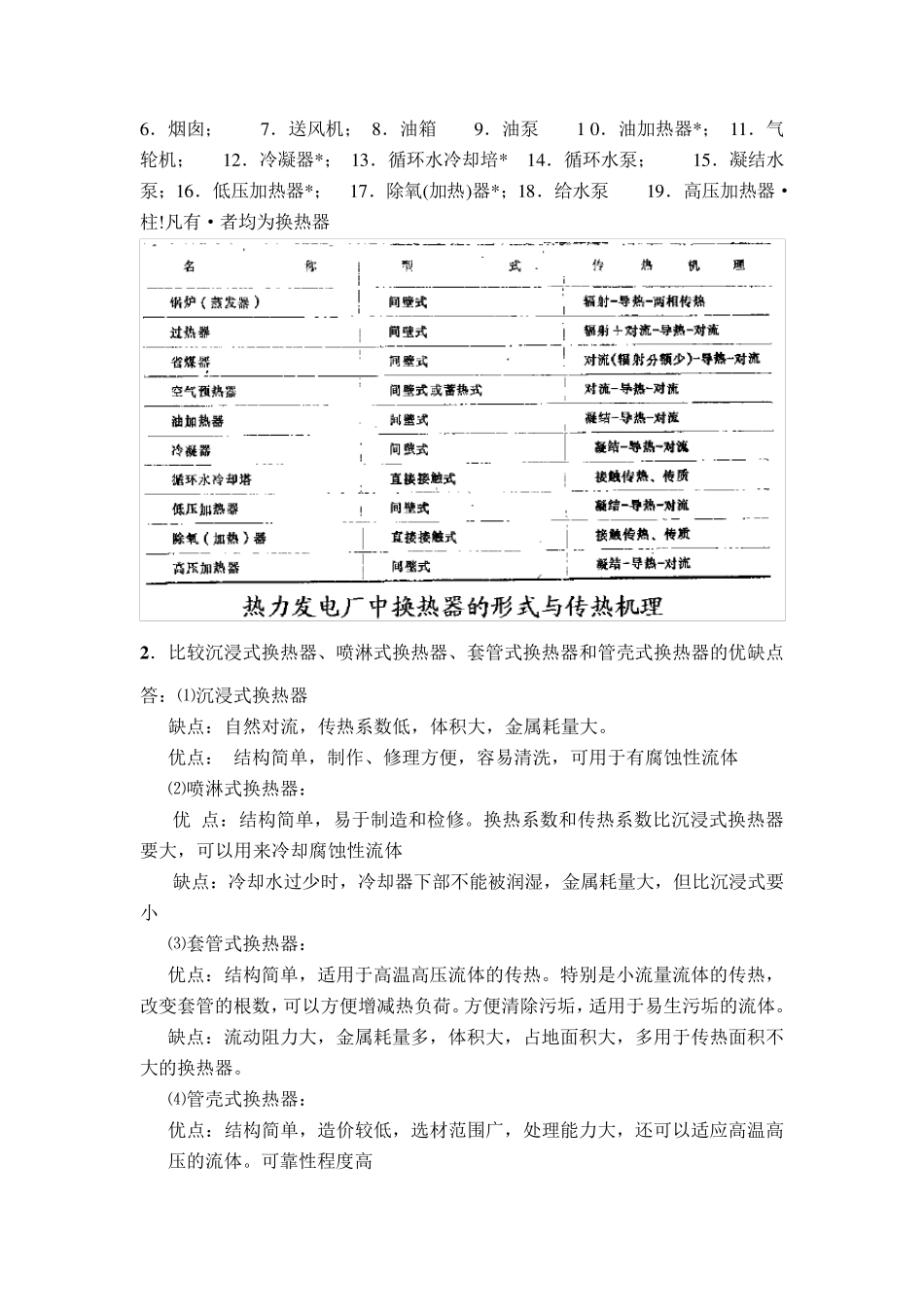

第一章 1 .填空： 1 ．按传递热量的方式，换热器可以分为间壁式, 混合式, 蓄热式 2. 对于沉浸式换热器，传热系数低， 体积大，金属耗量大。 3 . 相比较沉浸式换热器和喷淋式换热器，沉浸式换热器传热系数较低，喷淋式换热器冷却水过少时，冷却器下部不能被润湿. 4 .在沉浸式换热器、喷淋式换热器和套管式换热器中，套管式换热器中适用于高温高压流体的传热。 5 .换热器设计计算内容主要包括热计算、 结构计算 流动阻力计算和强度计算 6 .按温度状况来分，稳定工况的 和 非稳定工况的换热器 7 .对于套管式换热器和管壳式换热器来说，套管式换热器金属耗量多，体积大，占地面积大，多用于传热面积不大的换热器。 2 .简答： 1 .说出以下任意五个换热器，并说明换热器两侧的工质及换热方式 答：如上图，热力发电厂各设备名称如下： 1 ．锅炉(蒸发器) *； 2 ．过热器*； 3 ．省煤器* 4 ．空气预热器*； 5 ．引风机； 6 ．烟囱； 7 ．送风机； 8 ．油箱 9 ．油泵 1 0 ．油加热器* ； 11 ．气轮机； 1 2 ．冷凝器* ； 13 ．循环水冷却培* 1 4 ．循环水泵； 1 5 ．凝结水泵；16 ．低压加热器* ； 1 7 ．除氧(加热)器* ；18 ．给水泵 19 ．高压加热器· 柱!凡有·者均为换热器 2 ．比较沉浸式换热器、喷淋式换热器、套管式换热器和管壳式换热器的优缺点 答：⑴沉浸式换热器 缺点：自然对流，传热系数低，体积大，金属耗量大。 优点： 结构简单，制作、修理方便，容易清洗，可用于有腐蚀性流体 ⑵喷淋式换热器： 优 点：结构简单，易于制造和检修。换热系数和传热系数比沉浸式换热器要大，可以用来冷却腐蚀性流体 缺点：冷却水过少时，冷却器下部不能被润湿，金属耗量大，但比沉浸式要小 ⑶套管式换热器： 优点：结构简单，适用于高温高压流体的传热。特别是小流量流体的传热，改变套管的根数，可以方便增减热负荷。方便清除污垢，适用于易生污垢的流体。 缺点：流动阻力大，金属耗量多，体积大，占地面积大，多用于传热面积不大的换热器。 ⑷管壳式换热器： 优点：结构简单，造价较低，选材范围广，处理能力大，还可以适应高温高压的流体。可靠性程度高 缺点：与新型高效换热器相比，其传热系数低，壳程由于横向冲刷，振动和噪音大 3 .举 例 说 明 5 种 换 热 器 ， 并 说 明 两种 流体的传热 方式？说 明 两种 流体的传热 机理？ 1 ...
