换热站计算书

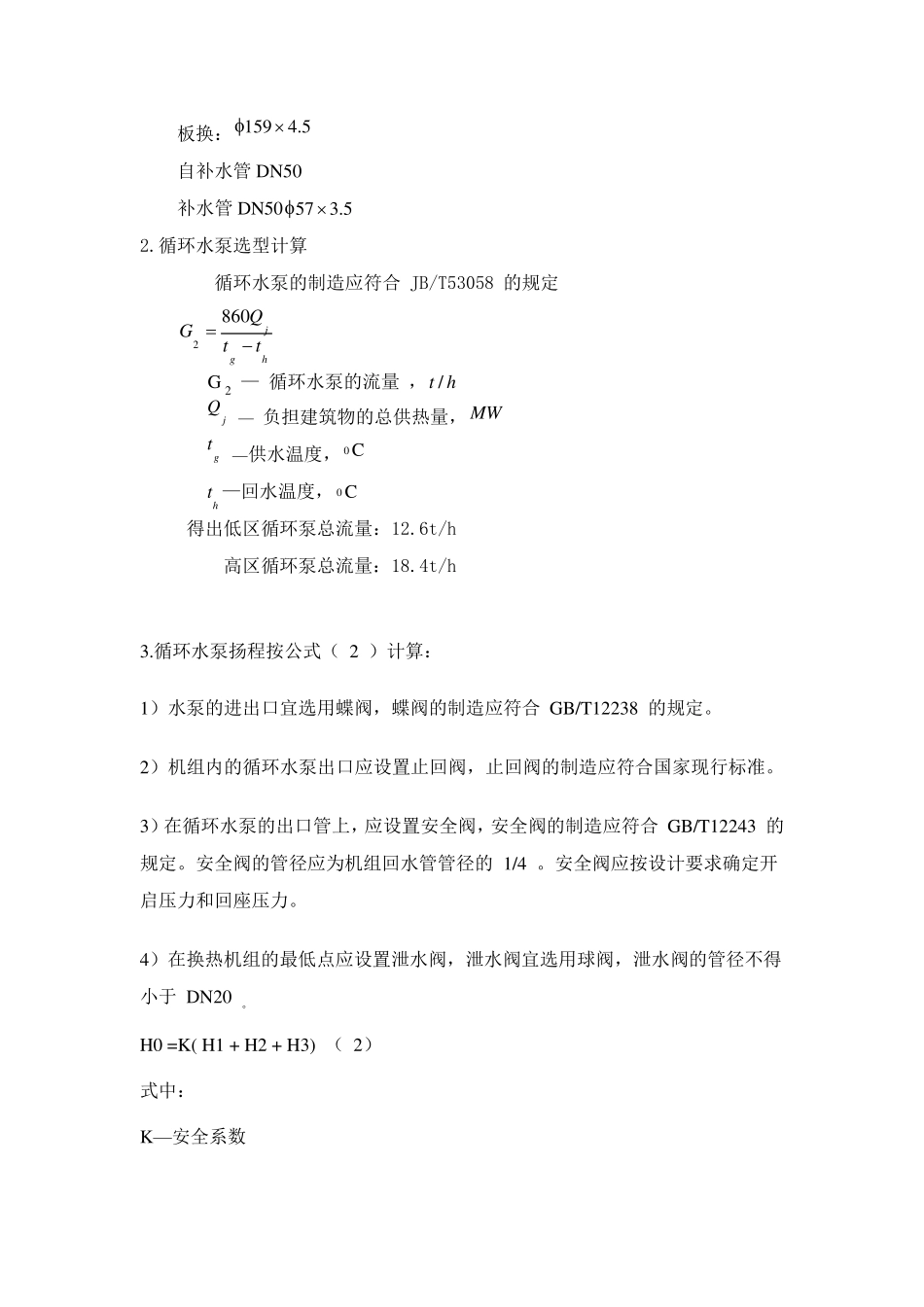

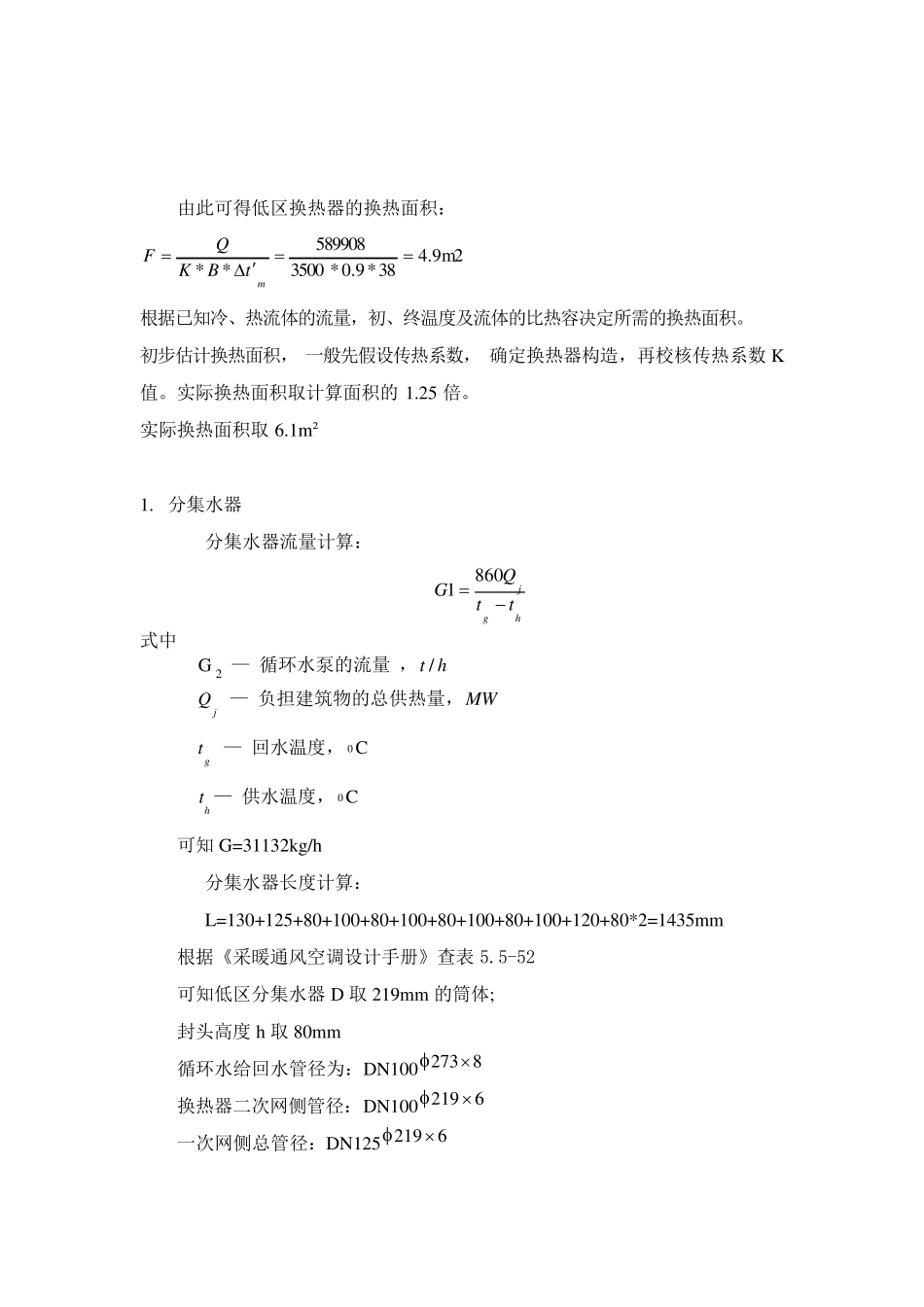

鸿玺公馆集中供热换热站系统设计 一、设计方案说明 该换热站热源由武汉市政高温热水供热管网供给。根据前期负荷调查及换热站初步定位结果，计划在该项目本项目换热站定在1#楼2 单元地下室二层，换热站面积约为150 ㎡，梁下净空高度4m。距离主管道较近，而且主管道接入便利。同时距其他供热点近，有利于二次网的接入。 本次采用两台卧式水水容积式换热机组，参数：低区(-2F—14F)换热量590KW，高区换热量(15F-30F)858KW 换热站一级网热媒参数为 110/70°c;二级网采暖热媒参数为55°c/45°c 换热站一次侧设计压力：1.6MPa,二次侧采暖设计压力：1.0MPa。换热站采暖定压方式为变频补水定压，循环水泵变频运行。 换热器的选择与计算 根据设计原则及该换热站的情况 ，选择板式换热器。  FQ 其中 Q —累计热负荷，W ； F —采暖建筑面积，2m ；  —面积热指标，2/ mW。 鸿玺公馆换热站供热范围内建筑均为节能建筑，根据《采暖通风空调设计手册》，面积热指标按402/ mW计算。 高区采暖负荷 W85840214514KQ 低区采暖负荷 W5904014747KQ 纯逆流情况对数平均温差： C38457055110ln)4570()55110(ln0minmaxminmaxtttttm 由此可 得 高区换热器的换热面积： m21.738*9.0*3500858000**mtBKQF 由此可得低区换热器的换热面积： m 29.438*9.0*3500589908**mtBKQF 根据已知冷、热流体的流量，初、终温度及流体的比热容决定所需的换热面积。初步估计换热面积，一般先假设传热系数，确定换热器构造，再校核传热系数K值。实际换热面积取计算面积的1.25 倍。 实际换热面积取6.1m ² 1. 分集水器 分集水器流量计算： hgjttQG 8601 式中 G 2 — 循环水泵的流量 ，ht/ jQ — 负担建筑物的总供热量，MW gt — 回水温度，C0 ht— 供水温度，C0 可知G=31132kg/h 分集水器长度计算： L=130+125+80+100+80+100+80+100+80+100+120+80*2=1435m m 根据《采暖通风空调设计手册》查表 5.5-52 可知低区分集水器D 取219m m 的筒体; 封头高度h 取80m m 循环水给回水管径为：DN1008273 换热器二次网侧管径：DN1006219 一次网侧总管径：DN1256219 板换：5.4159 自补水管DN50 补水管DN505.357 2.循环水泵选型计算 循环水泵的制造应符合 JB/T53058 的规定 hgjttQG 8602 G 2 — 循...
