换热站设备选型计算书

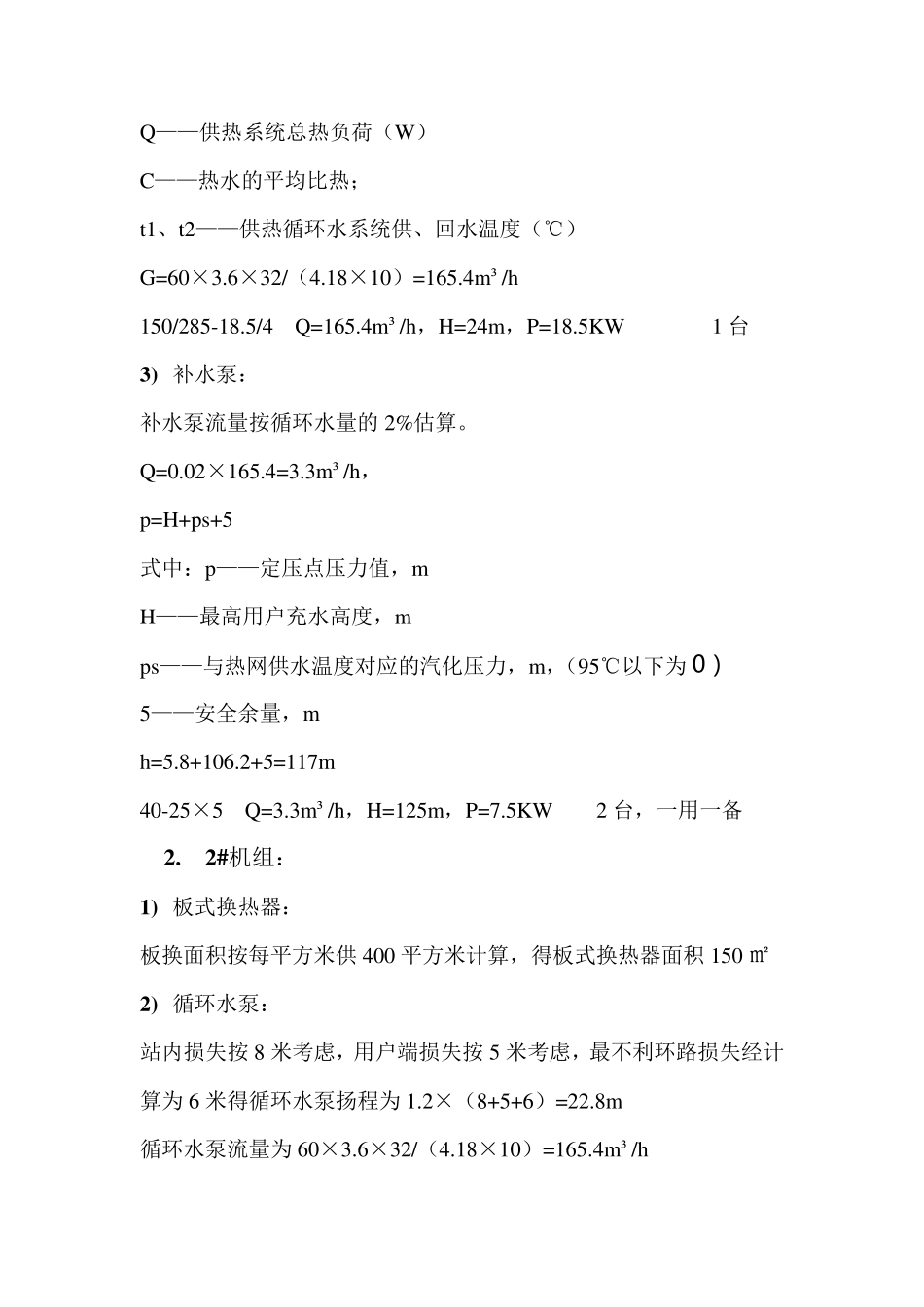

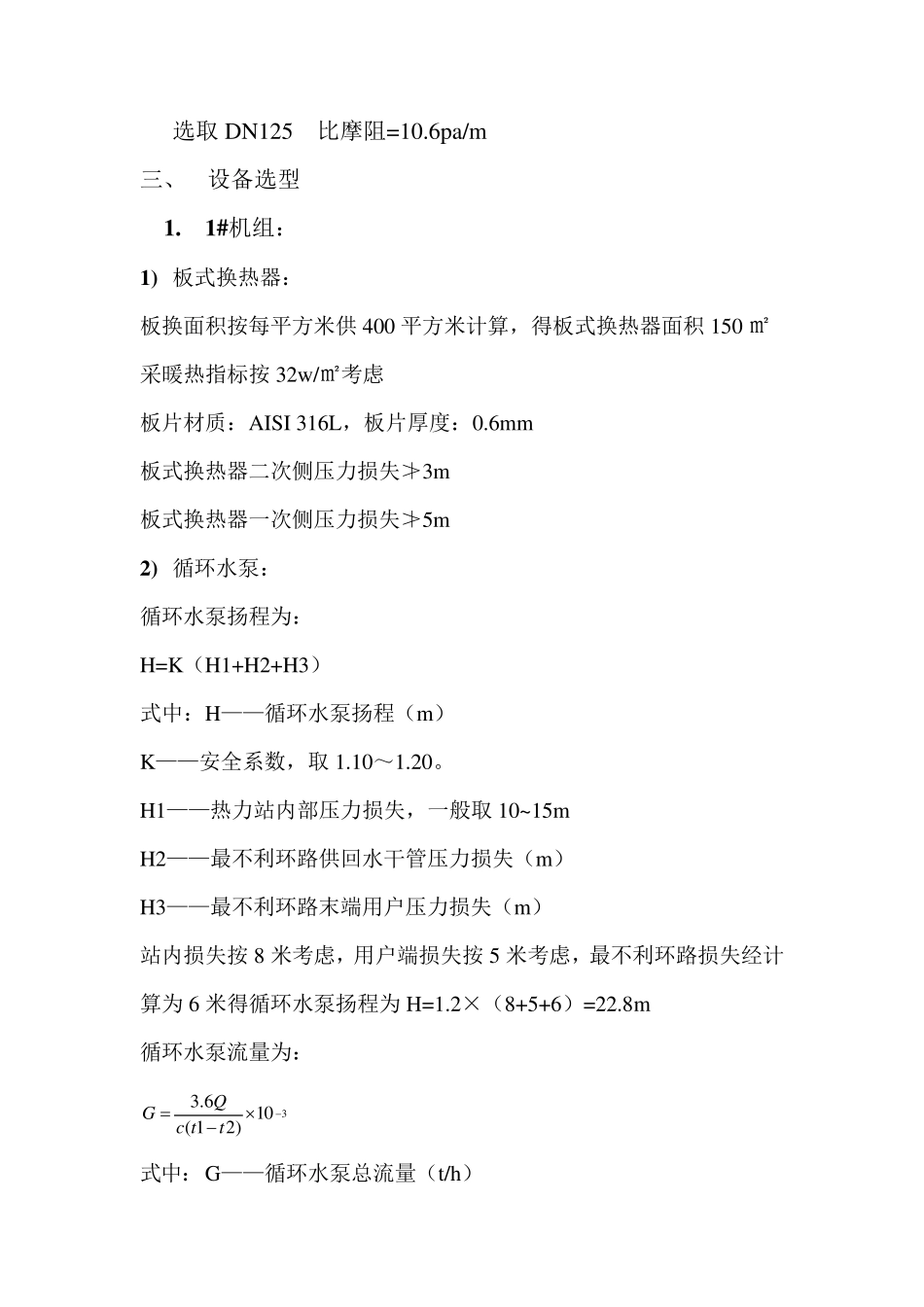

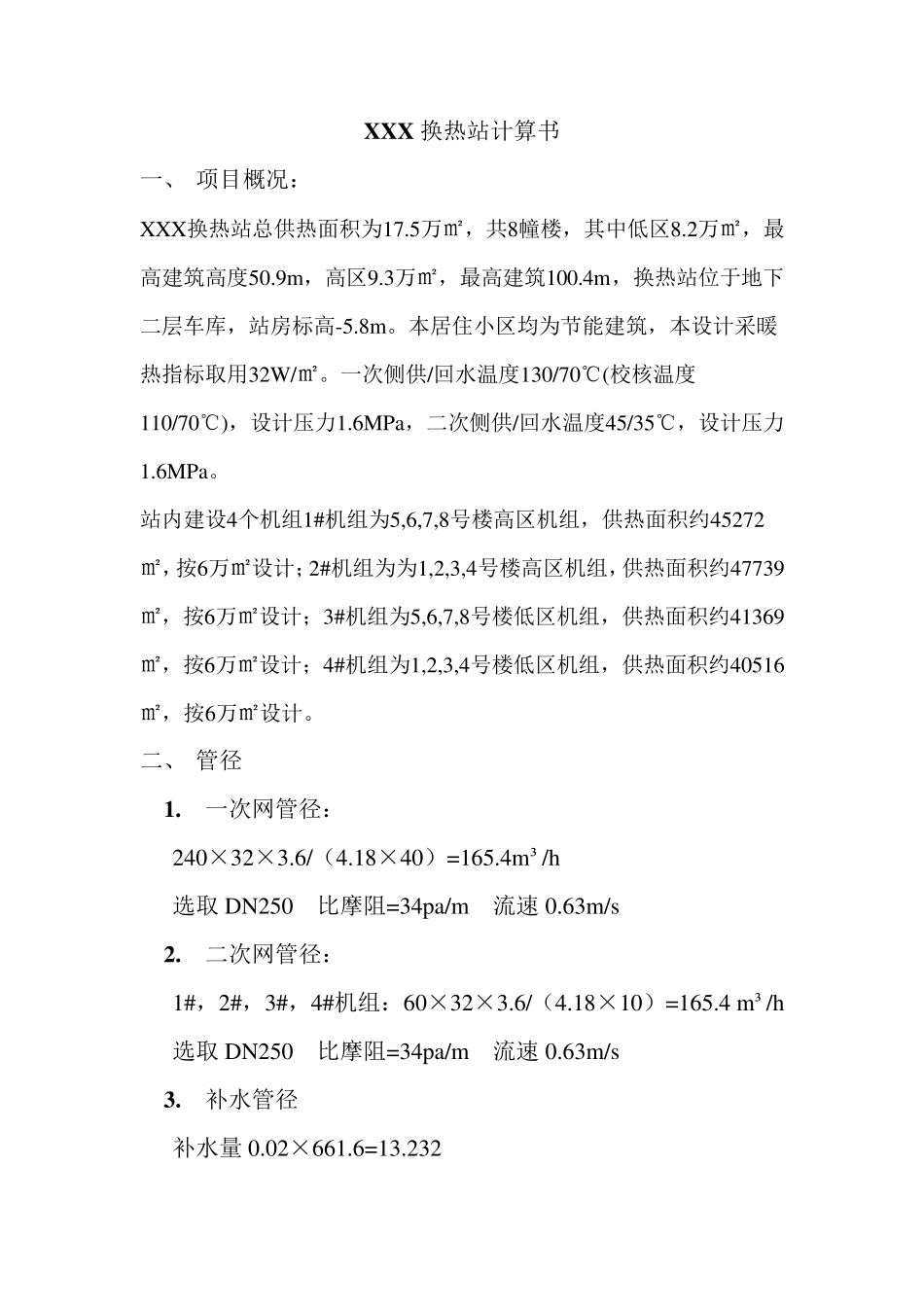

X X X 换热站计算书 一、 项目概况： XXX换热站总供热面积为17.5万㎡，共8幢楼，其中低区8.2万㎡，最高建筑高度50.9m，高区9.3万㎡，最高建筑100.4m，换热站位于地下二层车库，站房标高-5.8m。本居住小区均为节能建筑，本设计采暖热指标取用32W/㎡。一次侧供/回水温度130/70℃(校核温度110/70℃)，设计压力1.6MPa，二次侧供/回水温度45/35℃，设计压力1.6MPa。 站内建设4个机组1#机组为5,6,7,8号楼高区机组，供热面积约45272㎡，按6万㎡设计；2#机组为为1,2,3,4号楼高区机组，供热面积约47739㎡，按6万㎡设计；3#机组为5,6,7,8号楼低区机组，供热面积约41369㎡，按6万㎡设计；4#机组为1,2,3,4号楼低区机组，供热面积约40516㎡，按6万㎡设计。 二、 管径 1. 一次网管径： 240×32×3.6/（4.18×40）=165.4m³/h 选 取DN250 比 摩 阻 =34pa/m 流 速 0.63m/s 2. 二次网管径： 1#，2#，3#，4#机组：60×32×3.6/（4.18×10）=165.4 m³/h 选 取DN250 比 摩 阻 =34pa/m 流 速 0.63m/s 3. 补 水管径 补 水量 0.02×661.6=13.232 选取DN125 比摩阻=10.6pa/m 三、 设备选型 1 . 1 #机组： 1 ) 板式换热器： 板换面积按每平方米供400 平方米计算，得板式换热器面积150 ㎡ 采暖热指标按32w/㎡考虑 板片材质：AISI 316L，板片厚度：0.6mm 板式换热器二次侧压力损失≯3m 板式换热器一次侧压力损失≯5m 2 ) 循环水泵： 循环水泵扬程为： H=K（H1+H2+H3） 式中：H——循环水泵扬程（m） K——安全系数，取1.10～1.20。 H1——热力站内部压力损失，一般取10~15m H2——最不利环路供回水干管压力损失（m） H3——最不利环路末端用户压力损失（m） 站内损失按8 米考虑，用户端损失按5 米考虑，最不利环路损失经计算为6 米得循环水泵扬程为H=1.2×（8+5+6）=22.8m 循环水泵流量为： 310)21(6.3ttcQG 式中：G——循环水泵总流量（t/h） Q——供热系统总热负荷（W） C——热水的平均比热； t1、t2——供热循环水系统供、回水温度（℃） G=60×3.6×32/（4.18×10）=165.4m³/h 150/285-18.5/4 Q=165.4m³/h， H=24m， P=18.5KW 1 台 3 ) 补 水泵 ： 补 水泵 流 量 按 循环水量 的2%估 算 。 Q=0.02×165.4=3.3m³/h， p=H+ps+5 式 中 ： p——定 压 点 压 力 值 ， m H——最 高 用 户 充 水高 度， m ps——与 热网 供水温度对...
