捷迈数控冲床培训大纲

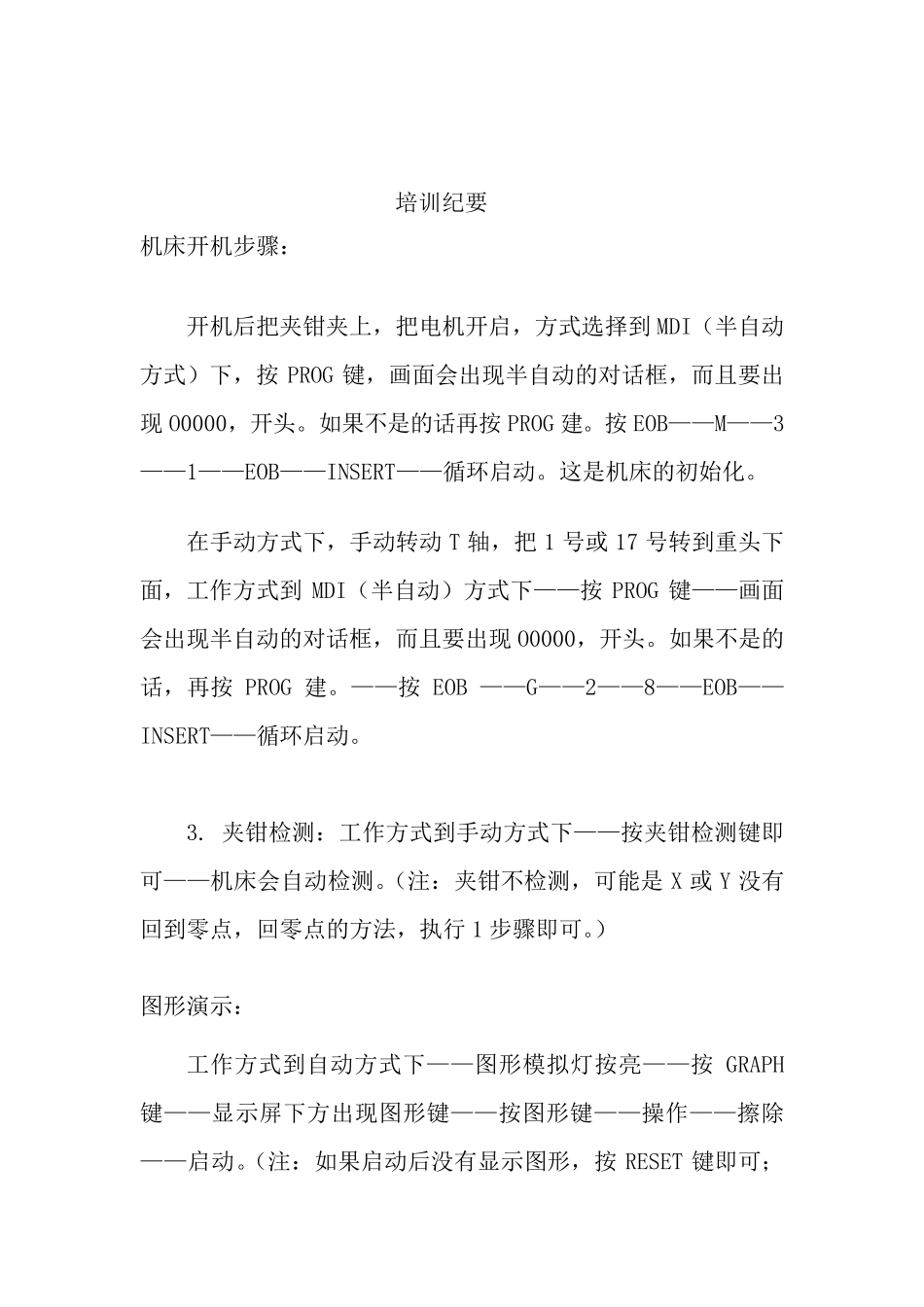

捷迈数控冲床培训大纲_第1页
1/31
捷迈数控冲床培训大纲_第2页
2/31
捷迈数控冲床培训大纲_第3页
3/31
培训纪要 机床开机步骤: 开机后把夹钳夹上,把电机开启,方式选择到MDI(半自动方式)下,按PROG 键,画面会出现半自动的对话框,而且要出现O0000,开头。如果不是的话再按PROG 建。按EOB——M——3——1——EOB——INSERT——循环启动。这是机床的初始化。 在手动方式下,手动转动T 轴,把1 号或 17 号转到重头下面,工作方式到MDI(半自动)方式下——按PROG 键——画面会出现半自动的对话框,而且要出现O0000,开头。如果不是的话,再按PROG 建。——按EOB ——G——2——8——EOB——INSERT——循环启动。 3. 夹钳检测:工作方式到手动方式下——按夹钳检测键即可——机床会自动检测。(注:夹钳不检测,可能是X 或 Y 没有回到零点,回零点的方法,执行 1 步骤即可。) 图形演示: 工作方式到自动方式下——图形模拟灯按亮——按GRAPH键——显示屏下方出现图形键——按图形键——操作——擦除——启动。(注:如果启动后没有显示图形,按RESET 键即可; 如果程序里面有T1 或T17 号工位时,图形显示一定要把T1 或T17 工位到冲头下面,或者把图形模拟灯按亮。)。 机床通道: 2 号是机床内部运行的通道;0 号是电脑传送机床的通道。 修改通道的步骤: 到MDI(半自动)方式下—按OFF/SET 键—按显示屏下方的设定键—把光标移到通道处——键入你所需要的通道——按INPUT 键输入即可。 传送程序步骤: 工作方式到MDI 方式下,按OFF/SET—按显示屏下方的设定—光标移动到I/O 通道处—按0—按INPUT 键—工作方式到编辑—按PROG——显示屏出现程序的对话框——按显示屏下方的操作—最右边的箭头—按读入——按执行—打开电脑中的WINPCIN文件——点发送程序——程序在 PROCAM 文件里面有个 TXT 文件—选中所要传的程序—打开即可——传送完后——把I/O 通道改为 2. 关机: 关机时要把1 号或17 号磨具转到冲头下,把液压电机关闭再按红色的系统关机按钮。 修改参考点步骤: 假如用一个15.2 的圆模在板的X100Y150 上冲个圆,测量圆边到板的边应为X92.4Y142.4。如果测量结果为X92.5Y142.3,X大了0.1,Y 小了0.1;到MDI 方式下——按 SYSTEM 键——按 1——2——2——0——按显示屏下方的搜索键,1220 号参数会出现 1220 X Y 把光标移到X 处在原有的基础上加上100,再移到Y 处在原有的基础上减 100;确定数后按 INPUT 键,再按 1815,按显示屏下方的搜索键,会出现这样的参数 1815...
