排水管网工程拖拉管施工方案

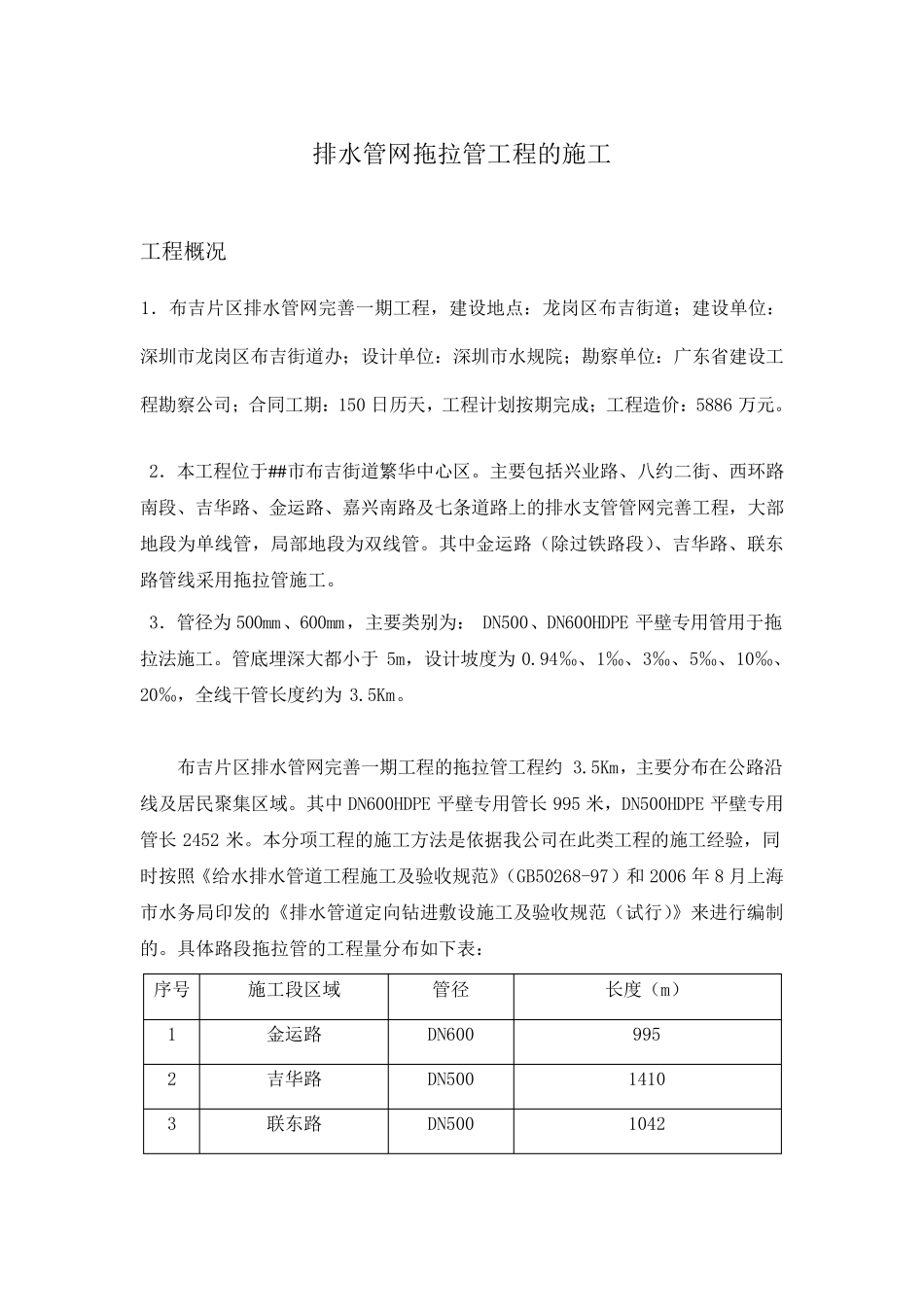

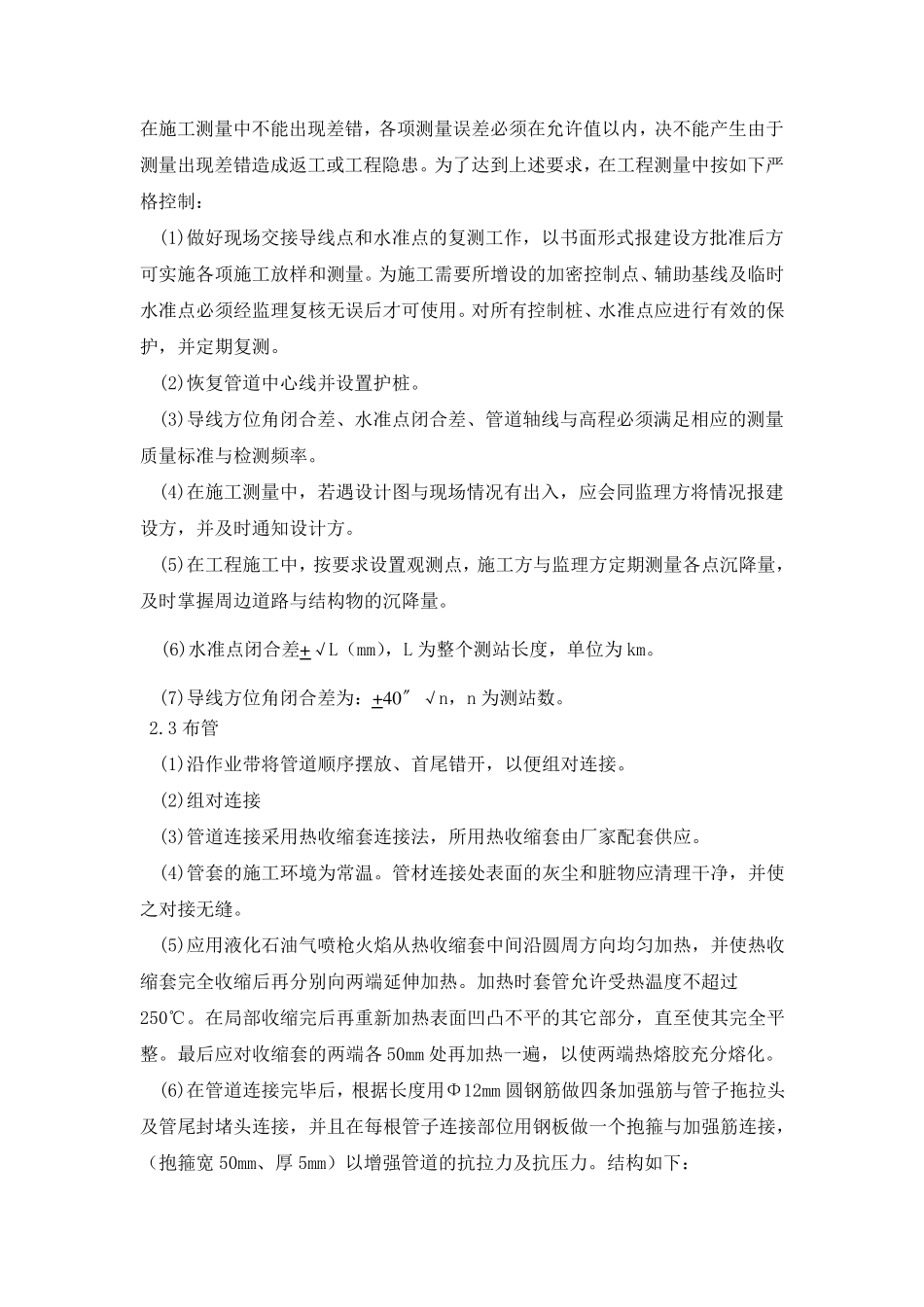

排水管网拖拉管工程的施工 工程概况 1．布吉片区排水管网完善一期工程，建设地点：龙岗区布吉街道；建设单位：深圳市龙岗区布吉街道办；设计单位：深圳市水规院；勘察单位：广东省建设工程勘察公司；合同工期：150 日历天，工程计划按期完成；工程造价：5886 万元。 2．本工程位于# # 市布吉街道繁华中心区。主要包括兴业路、八约二街、西环路南段、吉华路、金运路、嘉兴南路及七条道路上的排水支管管网完善工程，大部地段为单线管，局部地段为双线管。其中金运路（除过铁路段）、吉华路、联东路管线采用拖拉管施工。 3．管径为500mm、600mm，主要类别为： DN500、DN600HDPE 平壁专用管用于拖拉法施工。管底埋深大都小于5m，设计坡度为0.94‰、1‰、3‰、5‰、10‰、20‰，全线干管长度约为3.5Km。 布吉片区排水管网完善一期工程的拖拉管工程约3.5Km，主要分布在公路沿线及居民聚集区域。其中DN600HDPE 平壁专用管长 995 米，DN500HDPE 平壁专用管长 2452 米。本分项工程的施工方法是依据我公司在此类工程的施工经验，同时按照《给水排水管道工程施工及验收规范》（GB50268-97）和2006 年8 月上海市水务局印发的《排水管道定向钻进敷设施工及验收规范（试行 ）》来 进行 编 制的。具 体 路段拖拉管的工程量 分布如 下 表 ： 序 号 施工段区域 管径 长度（m） 1 金运路 DN600 995 2 吉华路 DN500 1410 3 联东路 DN500 1042 第一节 拖拉管施工 1．拖拉管施工工艺流程 主要工艺流程为 :施工准备 →导向孔施工 →反拉扩孔 、成孔 →牵引管道 →基坑开挖→砌检查井 →回填 →清场 。 2．施工准备 2.1 管材选用 ： 本分项工程均采用的HDPE平壁管，防腐蚀性好 、流体阻力小 、化学性能稳定等特性的HDPE平壁管。 HDPE管抗外压能力强 (能承受较大拉力) 、柔韧性好 (能较好地适应沉降 ,抗震能力强) 、单位质量轻 ( 在牵引过程中可减小与孔壁的摩擦力) ,非常适合牵引施工 。为确保工程质量 ,管道材料必须满足各项设计要求 ,主要有 : (1)HDPE 聚乙烯平壁管材的物理性能应符合下列规定： 密度： 0.94~0.96g/cm 短期弹性模量：800MPa； 抗拉强度标准值：不小于 20.7MPa； 抗拉强度设计值：不小于 16.0MPa 环刚度：不小于 8kN/m2 管材必须满足回拉力要求，但允许拉应力按不大于 12MPa 控制。 (2)管材的外观质量及尺寸应符合下列要求： ①管材外观颜色一致，内...
