掘进机电气故障分析

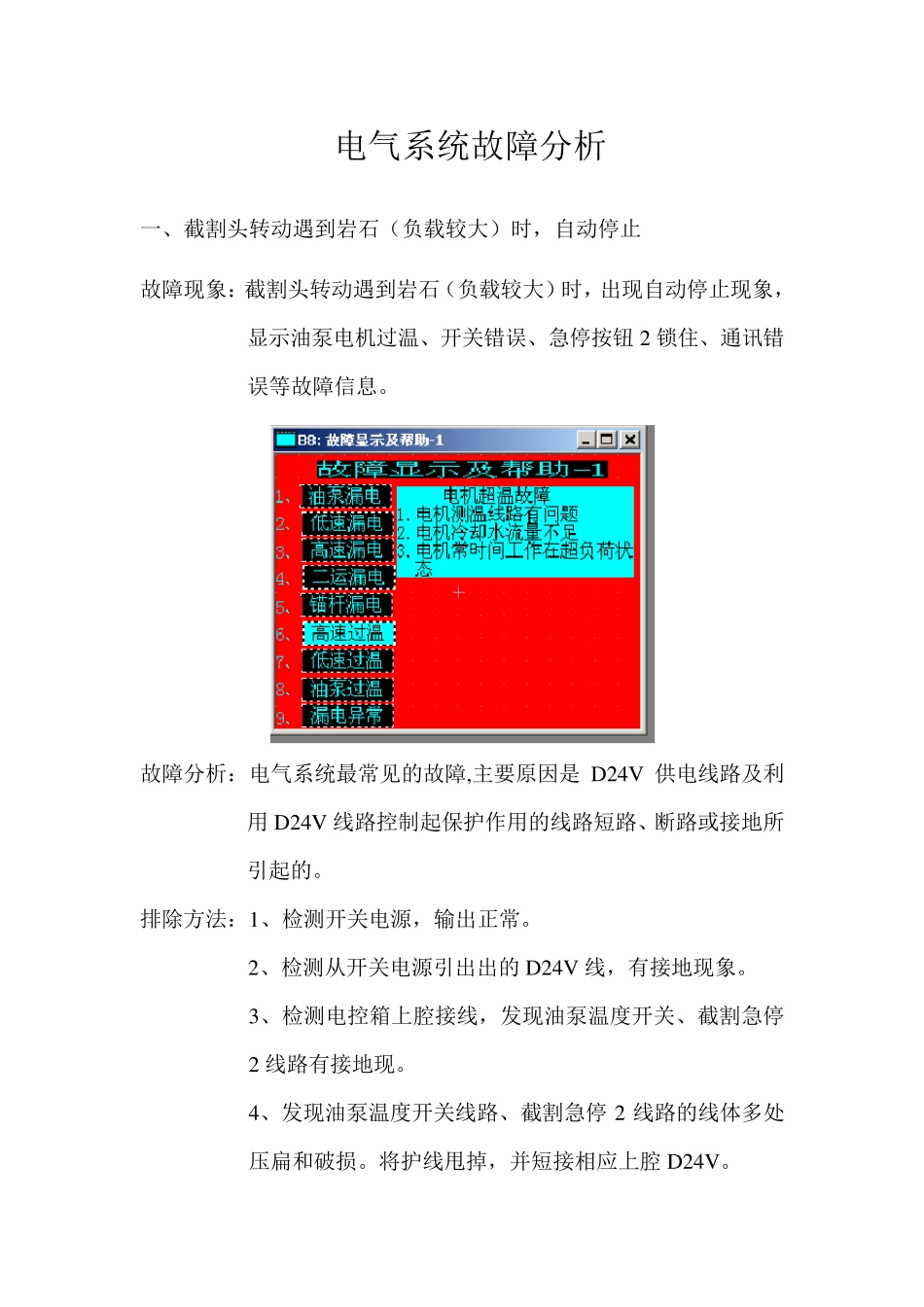

掘进机电气故障分析_第1页
1/19

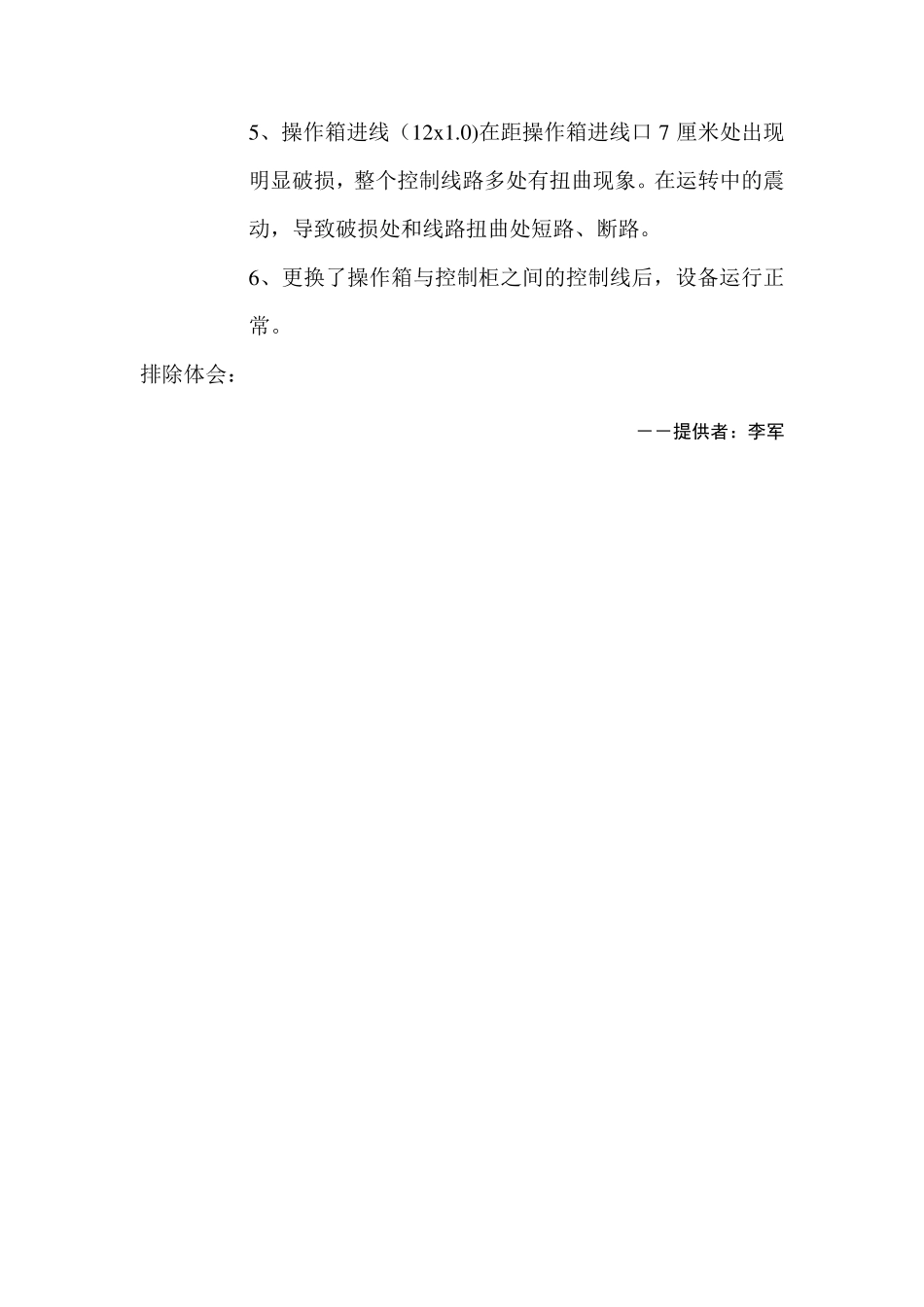

掘进机电气故障分析_第2页
2/19
掘进机电气故障分析_第3页
3/19
电气系统故障分析 一、截割头转动遇到岩石(负载较大)时,自动停止 故障现象:截割头转动遇到岩石(负载较大)时,出现自动停止现象,显示油泵电机过温、开关错误、急停按钮 2 锁住、通讯错误等故障信息。 故障分析:电气系统最常见的故障,主要原因是 D 24V 供电线路及利用 D 24V 线路控制起保护作用的线路短路、断路或接地所引起的。 排除方法:1、检测开关电源,输出正常。 2、检测从开关电源引出出的 D 24V 线,有接地现象。 3、检测电控箱上腔接线,发现油泵温度开关、截割急停2 线路有接地现。 4、发现油泵温度开关线路、截割急停 2 线路的线体多处压扁和破损。将护线甩掉,并短接相应上腔 D 24V 。 5 、操作箱进线(1 2 x 1 .0 )在距操作箱进线口 7 厘米处出现明显破损,整个控制线路多处有扭曲现象。在运转中的震动,导致破损处和线路扭曲处短路、断路。 6 、更换了操作箱与控制柜之间的控制线后,设备运行正常。 排除体会: --提供者:李军 二、设备显示屏无显示,操作任何开关,设备都不能启动 故障现象:设备显示屏无显示,操作任何开关,设备都不能启动。电控柜上 220V 数显电压表显示正常。 故障分析:客户维修人员将设备控制接线接错而造成的。 排除方法:1、询问现场操作人员及维护工在故障出现前设备情况,了解到用户维修人员对设备进行维护后,出现此次故障; 2、进行开关电源(4N IC-Q 192)好坏的判断。测量开关电源的输入电源电压正常,测量输出电压为 6V ,输出电压不正常;将输出线拆除,再次测量输出电压正常,初步判断开关电源完好; 3、对 D24V 控制线路进行通断与接地检测,发现有短路现象。首先对外部线路进行检测,未发现有短路现象,可以断定短路发生在控制柜内; 4、对控制柜内相关电气元件进行检测,发现短路点发生在 EC-7 综合转换板上; 5、对综合转换板 EC-7 检查发现接线错误; 6、按照正确的接法重新将控制线接好,故障排除,设备运行正常。 排除体会:此次故障是由于用户的维修人员对设备进行正常维护时,由于对设备不了解,将设备控制接线接错而造成的,从而也给了我们一个提醒,应加强客户技术人员的培训。 --提供者:安徽 三、油泵电机漏电,无法起动油泵电机 故障现象:掘进机显示屏显示故障信息油泵电机漏电,无法起动油泵电机。 故障分析: 排除方法:1、先要断电,然后后打开油泵电机接线腔,用兆欧表检测电机绕组与机壳的电阻...
