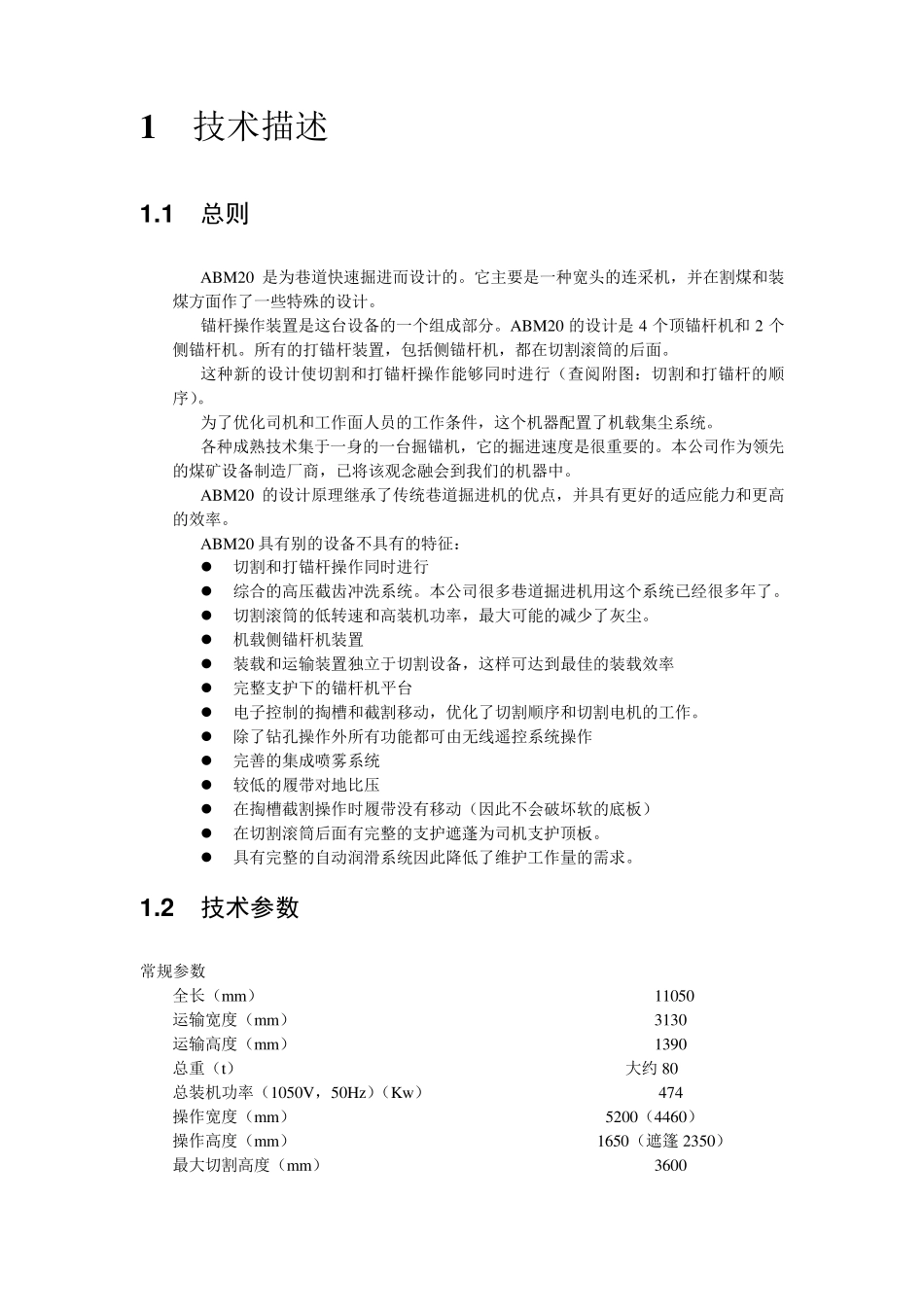

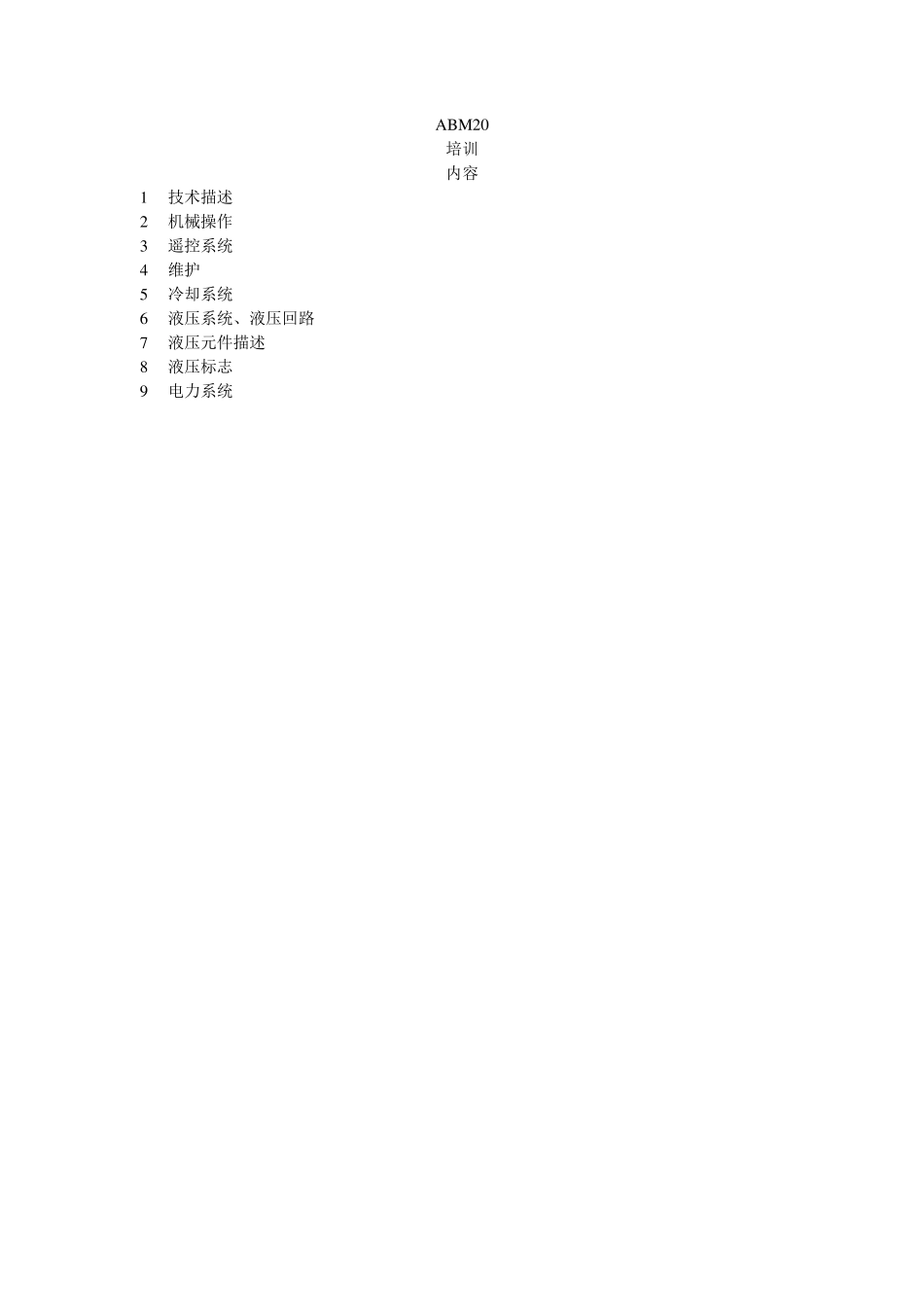

ABM 20 培训 内容 1 技术描述 2 机械操作 3 遥控系统 4 维护 5 冷却系统 6 液压系统、液压回路 7 液压元件描述 8 液压标志 9 电力系统 1 技术描述 1 .1 总则 ABM20 是为巷道快速掘进而设计的。它主要是一种宽头的连采机，并在割煤和装煤方面作了一些特殊的设计。 锚杆操作装置是这台设备的一个组成部分。ABM20 的设计是4 个顶锚杆机和 2 个侧锚杆机。所有的打锚杆装置，包括侧锚杆机，都在切割滚筒的后面。 这种新的设计使切割和打锚杆操作能够同时进行（查阅附图：切割和打锚杆的顺序）。 为了优化司机和工作面人员的工作条件，这个机器配置了机载集尘系统。 各种成熟技术集于一身的一台掘锚机，它的掘进速度是很重要的。本公司作为领先的煤矿设备制造厂商，已将该观念融会到我们的机器中。 ABM20 的设计原理继承了传统巷道掘进机的优点，并具有更好的适应能力和更高的效率。 ABM20 具有别的设备不具有的特征：  切割和打锚杆操作同时进行  综合的高压截齿冲洗系统。本公司很多巷道掘进机用这个系统已经很多年了。  切割滚筒的低转速和高装机功率，最大可能的减少了灰尘。  机载侧锚杆机装置  装载和运输装置独立于切割设备，这样可达到最佳的装载效率  完整支护下的锚杆机平台  电子控制的掏槽和截割移动，优化了切割顺序和切割电机的工作。  除了钻孔操作外所有功能都可由无线遥控系统操作  完善的集成喷雾系统  较低的履带对地比压  在掏槽截割操作时履带没有移动（因此不会破坏软的底板）  在切割滚筒后面有完整的支护遮蓬为司机支护顶板。  具有完整的自动润滑系统因此降低了维护工作量的需求。 1 .2 技术参数 常规参数 全长（mm） 11050 运输宽度（mm） 3130 运输高度（mm） 1390 总重（t） 大约 80 总装机功率（1050V，50Hz）（Kw） 474 操作宽度（mm） 5200（4460） 操作高度（mm） 1650（遮篷 2350） 最大切割高度（mm） 3600 最小切割高度（mm） 2600 机器的行走高度（mm） 2350 履带外侧总宽度（mm） 2896 机器的对地比压（N/cm2） 20 离地间隙（mm） 270 切割系统-宽头滚筒连采机 截面形状 矩形 截齿制造厂商 Sandv ik 截齿型号和尺寸 长弹簧杆 截齿直径（mm） 30 截齿间隔（mm） 50 滚筒的灭尘喷嘴 80，逆流方式 工作高度（mm） 2600－3600 工作宽度（mm） 4900 液压操作的回收长...
