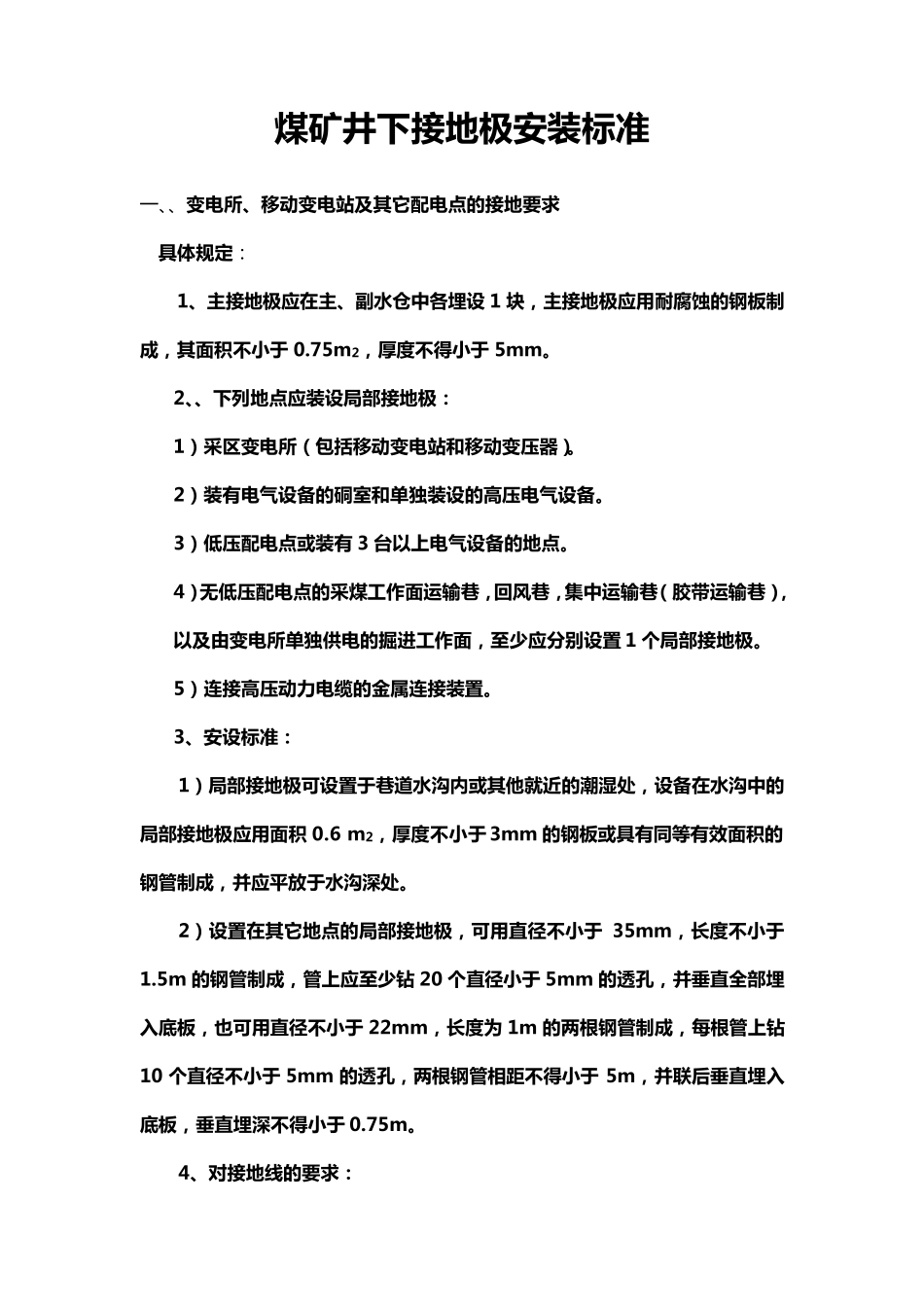

煤 矿 井 下 接 地 极 安 装 标 准 一 、、变 电 所 、移动变 电 站及其它配电 点的接 地 要求 具体规定： 1、主接 地 极 应在主、副水仓中各埋设 1 块，主接 地 极 应用耐腐蚀的钢板制成，其面积不小于 0.75m2，厚度不得小于 5mm。 2、、下 列地 点应装 设局部接 地 极 ： 1）采区变 电 所 （包括移动变 电 站和移动变 压器）。 2）装 有电 气设备的硐室和单独装 设的高压电 气设备。 3）低压配电 点或装 有 3 台以上电 气设备的地 点。 4）无低压配电 点的采煤 工作面运输巷，回风巷，集中运输巷（胶带运输巷），以及由变 电 所 单独供电 的掘进工作面，至少应分别设置 1 个局部接 地 极 。 5）连接 高压动力电 缆的金属连接 装 置。 3、安 设标 准 ： 1）局部接 地 极 可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接 地 极 应用面积 0.6 m2，厚度不小于 3mm 的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。 2）设置在其它地 点的局部接 地 极 ，可用直径不小于 35mm，长度不小于1.5m 的钢管制成，管上应至少钻 20 个直径小于 5mm 的透孔，并垂直全部埋入底板，也可用直径不小于 22mm，长度为 1m 的两根钢管制成，每根管上钻10 个直径不小于 5mm 的透孔，两根钢管相距不得小于 5m，并联后垂直埋入底板，垂直埋深不得小于 0.75m。 4、对接 地 线的要求： 1） 连 接 主 接 地 极 的 接 地 母 线 应 采 用 截 面 不 小 于 50mm2 的 铜 线 ， 或 截 面 不小 于 100 mm2 的 镀 锌 铁 线 ， 或 厚 度 不 小 于 4mm， 截 面 不 小 于 100 mm2 的 扁钢 。 2） 电 气 设 备 的 外 壳 与 接 地 母 线 或 局 部 接 地 极 的 连 接 ， 应 采 用 截 面 不 小 于25 mm2 的 铜 线 ， 或 截 面 不 小 于50mm2 的 镀 锌 铁 线 ， 或 厚 度 不 小 于4mm， 截 面不 小 于 50mm2 的 扁 钢 。 对 于 移 动 式 电 气 设 备 ， 应 用 橡 套 电 缆 的 接 地 线 芯 进 行 连接 ， 并 要 求 每 一 移 动 式 电 气 设 备 与 总 接 地 网 或 局 部 接 地 极 之 间 的 接 地 电 阻 ， 不 得超 过 1 欧 。 5、与 漏电 保护装置配合使...
