提升泵房设计计算及设备选型和厂区布置

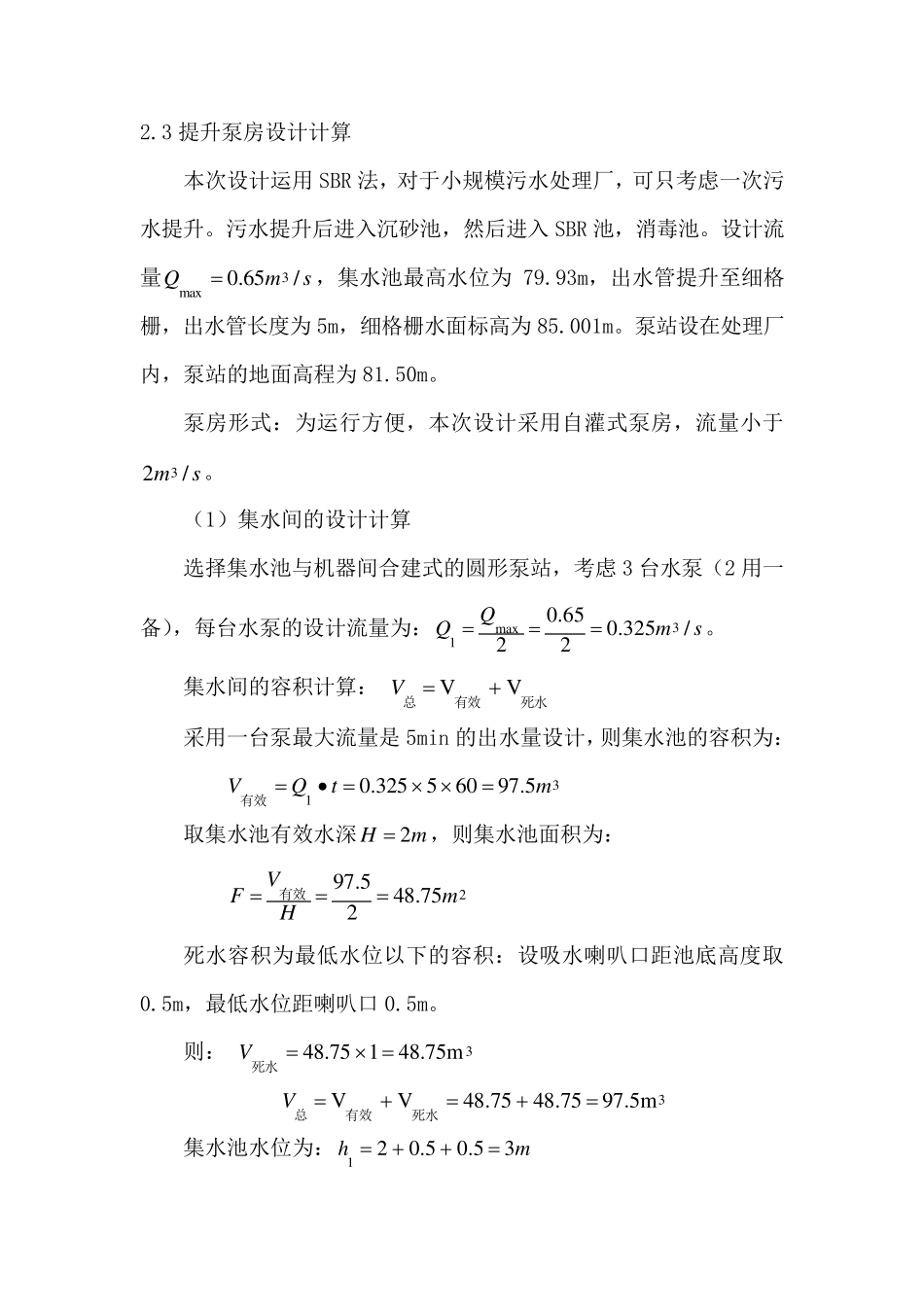

2.3 提升泵房设计计算 本次设计运用SBR 法，对于小规模污水处理厂，可只考虑一次污水提升。污水提升后进入沉砂池，然后进入 SBR 池，消毒池。设计流量smQ/65.03max ，集水池最高水位为 79.93m，出水管提升至细格栅，出水管长度为 5m，细格栅水面标高为 85.001m。泵站设在处理厂内，泵站的地面高程为 81.50m。 泵房形式：为运行方便，本次设计采用自灌式泵房，流量小于sm /23。 （1）集水间的设计计算 选择集水池与机器间合建式的圆形泵站，考虑3 台水泵（2 用一备），每台水泵的设计流量为：smQQ/325.0265.023max1。 集水间的容积计算： 死水有效总VVV 采用一台泵最大流量是 5min 的出水量设计，则集水池的容积为： 315.97605325.0mtQV•有效 取集水池有效水深mH2，则集水池面积为： 275.4825.97mHVF有效 死水容积为最低水位以下的容积：设吸水喇叭口距池底高度取0.5m，最低水位距喇叭口 0.5m。 则： 348.75m148.75死水V 3m5.9775.4875.48VV死水有效总V 集水池水位为：mh35.05.021 集水池总高为：mhhH5.35.0321 （超高2h 取0.5m） （2）泵房机器间设计计算 经过格栅的水头损失为0.07m ①集水池正常工作水位与所需提升经常高水位之间的高差为： m071.8)393.79(001.85 ②出水管管线水头损失 每 一 台 泵单 用 一 根 出 水管 ， 其 流 量 为smQQ/325.0265.023max1，选用管径为DN600mm，的铸铁管，差手册可得流速smv/33.1（介于 0.8～2.5m 之间），1000i=3.68。出水管出水进入一进水渠，然后再均匀流入细格栅。 设局部损失为沿程损失的30%，则总水头损失为： mh024.03.1100068.35 泵站内的管线水头损失假设为1.5m,考虑自由水头为1.0m，则水泵总扬程为： mH595.101071.8025.05.1 ③选泵 本设计单泵流量为smQ/325.031 ，扬程为9.595m。查手册，选用 300TLW-540IB 型的立式污水泵。 该泵的规格性能见下表： 300TLW-540IB 型的立式污水泵的规格性能 流量Q (m³/h） 扬程H （m） 转度n（r/min） 电动机功率N（kw） 功率 ŋ （%） 污物通过能力 气蚀余量（NPSH）r（m） 重量（kg） 固体（mm） 纤维（mm） 1414 16.6 970 110 77 250 1500 8.0 3150 （3 ）泵站总扬程的校核 水泵的平面布置形式可直接影响机器间的面积大小，同时，也关系到养护管理的便利。...
