提高加热炉效率

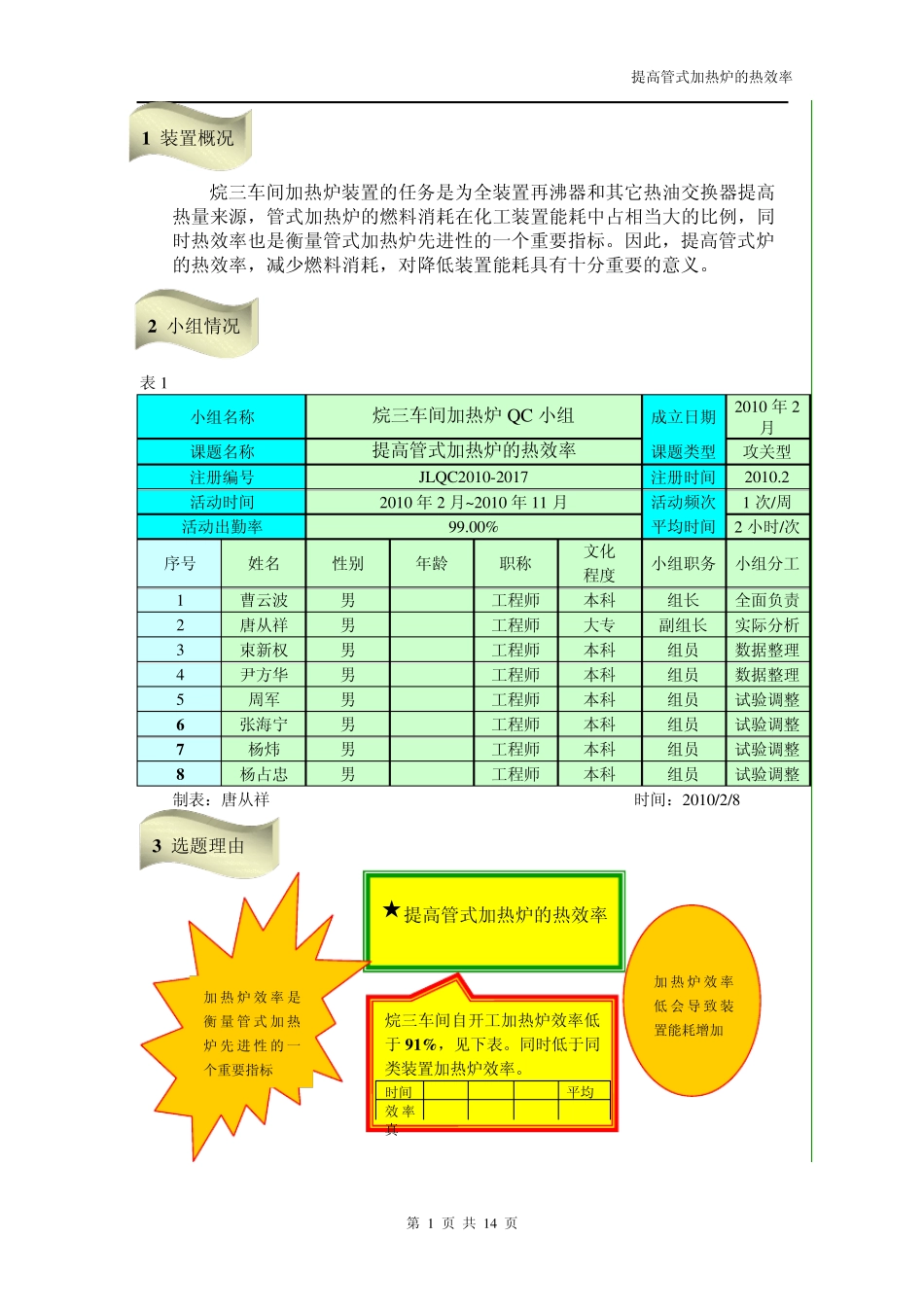

提高管式加热炉的热效率 第 1 页 共 14 页 烷三车间加热炉装置的任务是为全装置再沸器和其它热油交换器提高热量来源，管式加热炉的燃料消耗在化工装置能耗中占相当大的比例，同时热效率也是衡量管式加热炉先进性的一个重要指标。因此，提高管式炉的热效率，减少燃料消耗，对降低装置能耗具有十分重要的意义。 表 1 小组名称 烷三车间加热炉QC 小组 成立日期 2010 年 2月 课题名称 提高管式加热炉的热效率 课题类型 攻关型 注册编号 JLQC2010-2017 注册时间 2010.2 活动时间 2010 年 2 月~2010 年 11 月 活动频次 1 次/周 活动出勤率 99.00% 平均时间 2 小时/次 序号 姓名 性别 年龄 职称 文化 小组职务 小组分工 程度 1 曹云波 男 工程师 本科 组长 全面负责 2 唐从祥 男 工程师 大专 副组长 实际分析 3 束新权 男 工程师 本科 组员 数据整理 4 尹方华 男 工程师 本科 组员 数据整理 5 周军 男 工程师 本科 组员 试验调整 6 张海宁 男 工程师 本科 组员 试验调整 7 杨炜 男 工程师 本科 组员 试验调整 8 杨占忠 男 工程师 本科 组员 试验调整 制表：唐从祥 时间：2010/2/8 ★提高管式加热炉的热效率 烷三车间自开工加热炉效率低于 91%，见下表。同时低于同类装置加热炉效率。 时间 2007 2008 2009 平均 效率真 89.5 90.2 90.1 89.9 加热炉效率是衡量管式加热炉先进性的一个重要指标 加热炉效率低 会 导 致 装置能耗增加 1 装置概况 3 选题理由 2 小组情况 提高管式加热炉的热效率 第 2 页 共 14 页 制图人：唐从祥 时间：2010/2/10 金陵石化公司烷基苯厂烷三车间在近十年的生产过程中，车间发现加热炉效率偏低，年平均效率不足91%，燃料能耗与同类装置相比偏高。为了节能降耗，车间决定成立 QC攻关小组，设法提高加热炉效率。 调查 1 QC 小组对烷三车间2009 年1~12 月加热炉效率进行了统计。统计数据见下图表： 表 2 加热炉效率统计表 时间 1 月 2 月 3 月 4 月 5 月 6 月 7 月 加热炉效率（%） 90.5 90.5 89.6 90.6 89.8 90.5 90.4 时间 8 月 9 月 1 0 月 1 1 月 1 2 月 年平均值 加热炉效率（%） 90.0 89.7 90.0 90.0 90.2 9 0 .1 制表人：杨炜 时间：10/2/12 从上面图表可以看出：烷三车间2009 年12 个月的加热炉效率都没有达...
