插入道岔施工方案

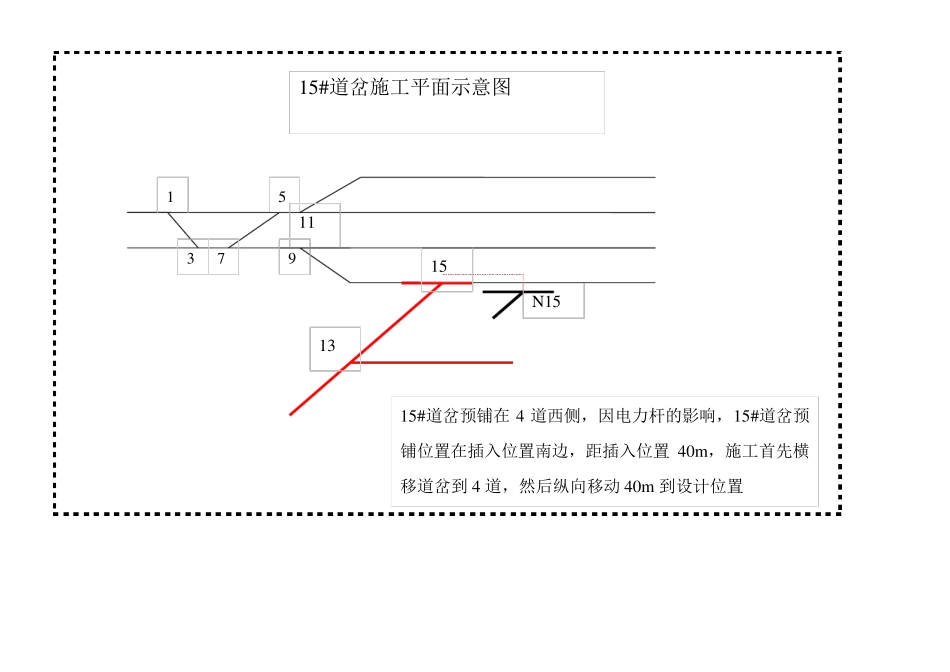

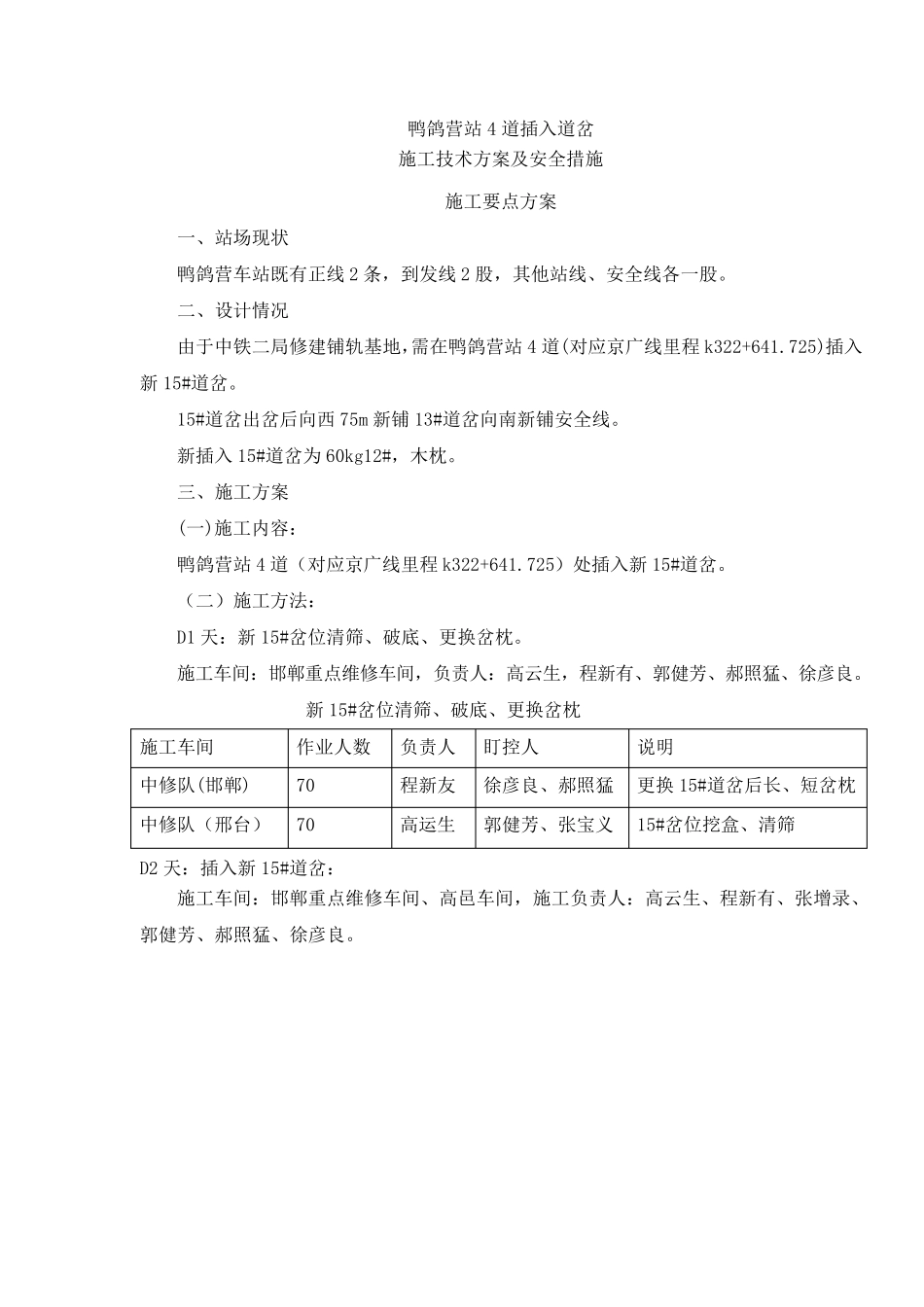

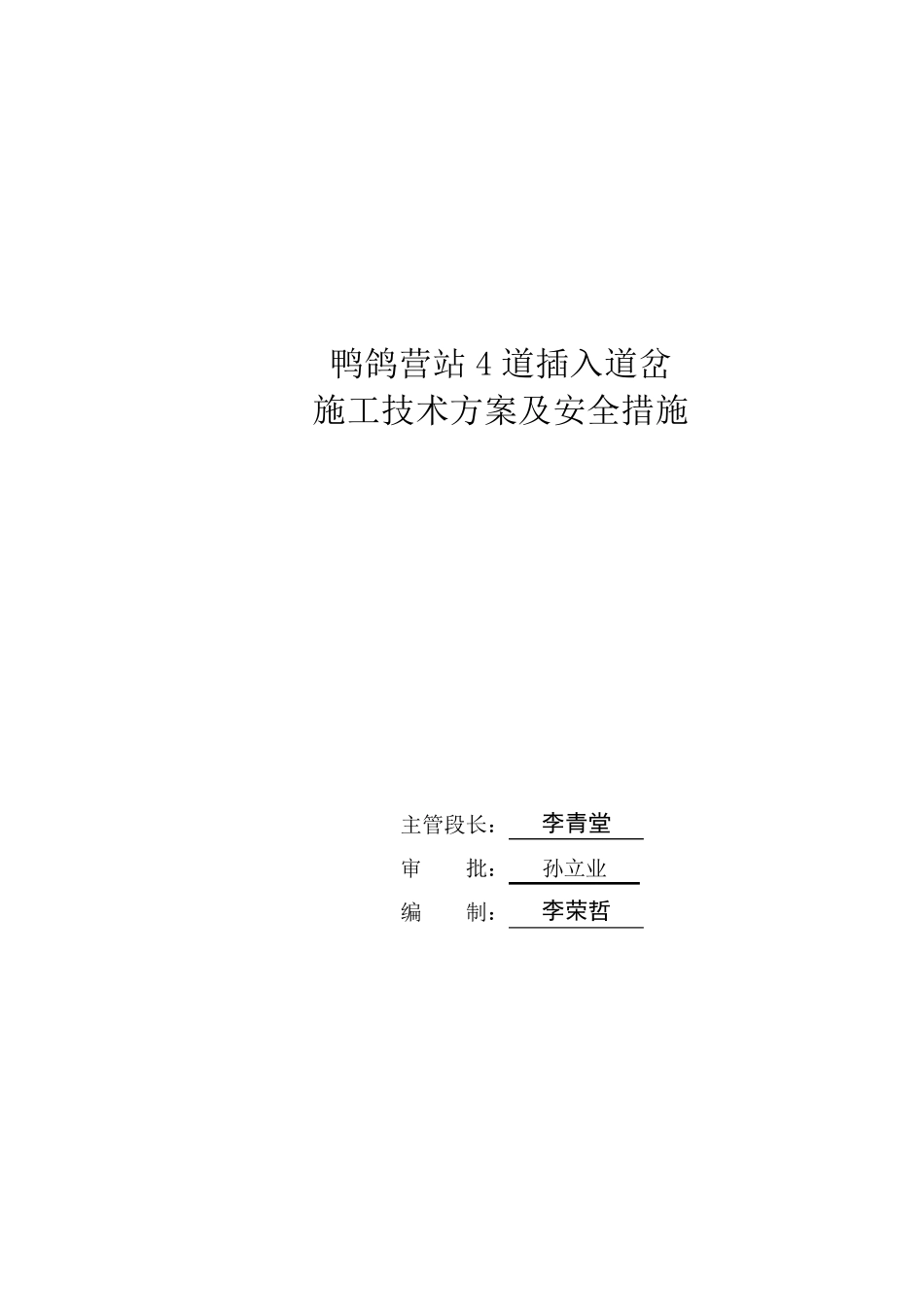

鸭鸽营站4 道插入道岔 施工技术方案及安全措施 主管段长： 李青堂 审 批： 孙立业 编 制： 李荣哲 鸭鸽营站4 道插入道岔 施工技术方案及安全措施 施工要点方案 一、站场现状 鸭鸽营车站既有正线 2 条，到发线 2 股，其他站线、安全线各一股。 二、设计情况 由于中铁二局修建铺轨基地，需在鸭鸽营站4 道(对应京广线里程 k322+641.725)插入新 15#道岔。 15#道岔出岔后向西 75m 新铺 13#道岔向南新铺安全线。 新插入15#道岔为 60kg12#，木枕。 三、施工方案 (一)施工内容： 鸭鸽营站4 道（对应京广线里程 k322+641.725）处插入新 15#道岔。 （二）施工方法： D1 天：新 15#岔位清筛、破底、更换岔枕。 施工车间：邯郸重点维修车间，负责人：高云生，程新有、郭健芳、郝照猛、徐彦良。 新 15#岔位清筛、破底、更换岔枕 施工车间 作业人数 负责人 盯控人 说明 中修队(邯郸) 70 程新友 徐彦良、郝照猛 更换 15#道岔后长、短岔枕 中修队（邢台） 70 高运生 郭健芳、张宝义 15#岔位挖盒、清筛 D2 天：插入新 15#道岔： 施工车间：邯郸重点维修车间、高邑车间，施工负责人：高云生、程新有、张增录、郭健芳、郝照猛、徐彦良。 1 3 5 7 911 15 13 15#道岔预铺在4 道西侧，因电力杆的影响，15#道岔预铺位置在插入位置南边，距插入位置 40m，施工首先横移道岔到 4 道，然后纵向移动 40m 到设计位置 N15 15#道岔施工平面示意图 插入1 5 # 道岔 施工 位置 车间 工作内容 负责人 盯控人 说明 15#道岔 （邢台）中修队70 人 横、纵移 15#道岔、抬道、拨道 李青堂 徐颜良 郭建芳 孙立业 4 道封锁后撤除岔位钢轨砼枕，清理石碴，作业中严禁连电。 （邯郸）中修对 70 人 拆除新 15#岔位钢轨、砼枕、清理石碴，锯轨 高邑车间35 人 连接岔后钢轨、捣固、打纵横连接线、线路捣固、找细。 四、施工组织 段成立施工施工领导小组： 总指挥：李青堂 施工组长：李青堂、何孔太。 副组长：徐彦良、康建东。 组员：郭建芳、郝照猛、孙立业、马孟彬、闫建录、李桐乡、陈自明、李振江。 职责：负责整个施工方案的审定和组织实施。 施工领导组下设： （一）施工调度组 组长：徐彦良 组员：施工科人员 职责：负责与技术组共同制定施工方案及施工计划的落实情况，并将施工信息及时通知有关科室、车间和人员。 （二）现场技术组 组长： 李桐乡 组员：...
